GAMA Master II Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
POLYUREATEC GMBH
Bruchweg 96 · 41564 Kaarst
Tel. +49/ 21 31 / 1 76 88 92 · Fax +49/ 21 31 / 1 76 88 93
info@polyureatec.de · www.polyureatec.de

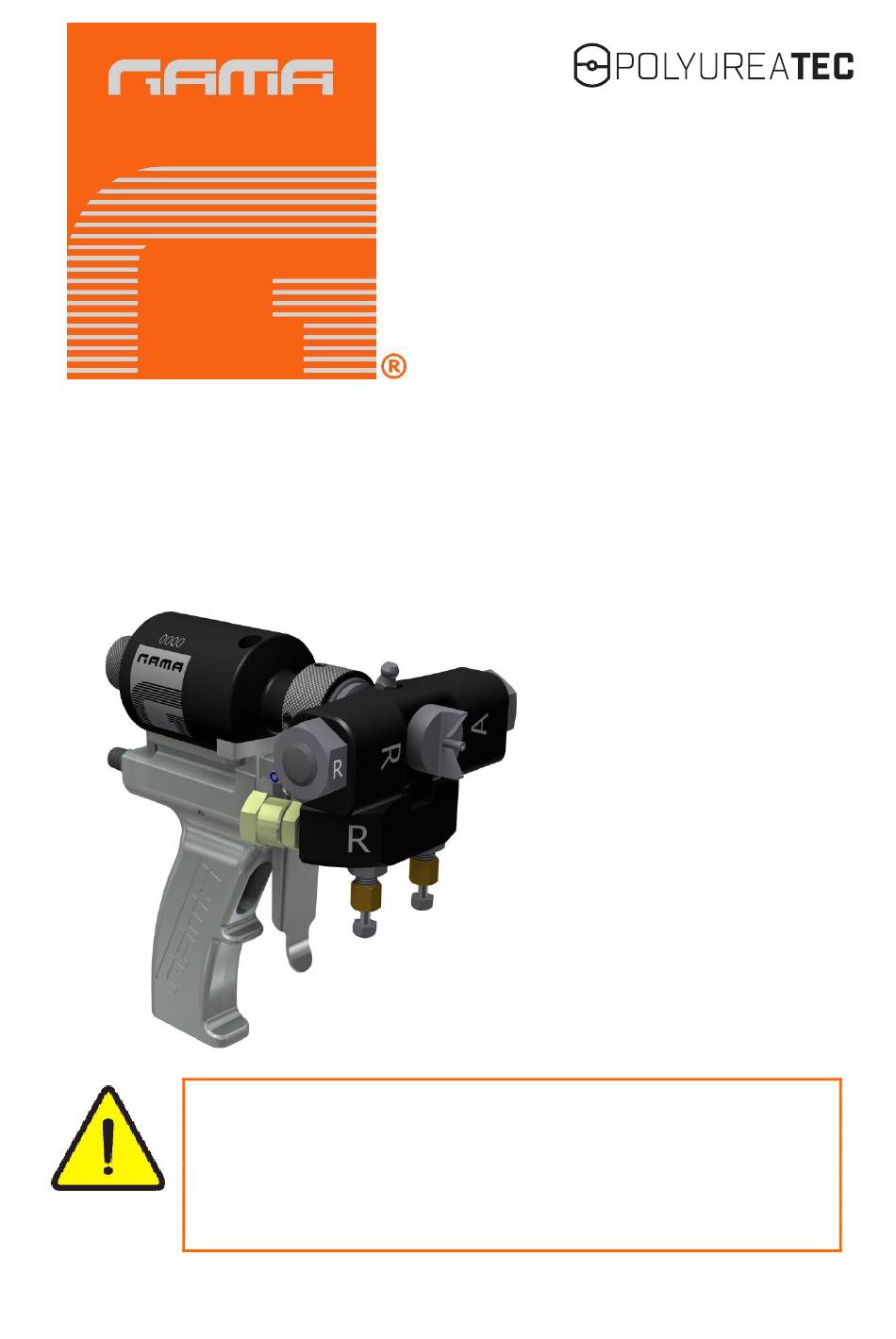

Bedienungsanleitung
Spritzpistole
Modell Master II
2.0 Revision 20/02/2019
Ref. NR-00021-DE
Lesen Sie vor Installation und Inbetriebnahme der Pistole MASTER II
aufmerksam die technischen Unterlagen und Sicherheitsbestimmungen in
dieser Betriebsanleitung. Beachten Sie unbedingt die darin enthaltenen
Information, um den Umgang und die Betriebsbedingungen des Gerätes
kennen zu lernen und zu verstehen. Alle Angaben dienen der
Verbesserung der Anwendersicherheit und zur Verhinderung von
Störungen aufgrund eines nicht bestimmungsgemäßen Gebrauchs des
Gerätes.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für GAMA Master II

Inhaltszusammenfassung für GAMA Master II

  • Seite 1 Modell Master II 2.0 Revision 20/02/2019 Ref. NR-00021-DE Lesen Sie vor Installation und Inbetriebnahme der Pistole MASTER II aufmerksam die technischen Unterlagen und Sicherheitsbestimmungen in dieser Betriebsanleitung. Beachten Sie unbedingt die darin enthaltenen Information, um den Umgang und die Betriebsbedingungen des Gerätes kennen zu lernen und zu verstehen.

  • Seite 2: Garantie

    Modell Master II Bedienungsanleitung GARANTIE HI-TECH SPRAY EQUIPMENT, S. A. (im Folgenden "HI-TECH" genannt) gewährt dem Erstkäufer (im Folgenden "Kunde") diese begrtenzte Garantie für das Gerät und die mitgelieferten Originalteile (im Folgenden "Produkt") für alle Arten von Kostruktions-, Material- und Produktionsfehlern zum Zeitpunkt des Erstkaufes durch den Anwender und für die Dauer von zwei (2) Jahren ab dem Kaufdatum.

  • Seite 3: Sicherheit Und Handhabung

    SICHERHEIT UND HANDHABUNG Dieses Kapitel enthält wichtige Information für die Sicherheit, Handhabung und Verwendung der Pistole GAMA Modell MASTER II. Vor Installation und Inbetriebnahme der Pistole lesen Sie bitte aufmerksam die technische und Sicherheitsdokumentation in dieser Betriebsanleitung. Die darin enthaltene Information muss unbedingt beachtet werden, um die Bedienung und die Benutzungsbedingungen der Pistole zu kennen und zu verstehen.
  • Seite 4 Modell Master II Bedienungsanleitung Bei der Arbeit mit der Pistole muss unbedingt geeignete Kleidung und eine persönliche Schutzausrüstung getragen werden, einschließlich und nicht darauf beschränkt Handschuhe, Schutzbrillen, Sicherheitsschuhe und Gesichtsmasken. Verwenden Sie ein Atemgerät, immer wenn Sie mit der Pistole in einer geschlossenen oder nicht ausreichend belüfteten Umgebung arbeiten.

  • Seite 5: Eigenschaften

    Modell Master II Bedienungsanleitung EIGENSCHAFTEN * Interne Mischung durch Hochdruck * Automatische Reinigung durch Luftdruck * Benötigt keine Lösungsmittel * Mechanische Zerstäubung * Äußere Schmierung der Mischkammer Gewicht ca.: 1 kg Abmessungen: H 19 cm / A 10 cm / L 19 cm...

  • Seite 6: Allgemeine Beschreibung

    Modell Master II Bedienungsanleitung ALLGEMEINE BESCHREIBUNG Für ein besseres Verständnis der Elemente, aus denen die Pistole Modell MASTER II besteht, werden die wichtigsten Komponenten mit einer Beschreibung gezeigt. Für eine genauere Identifizierung sehen Sie das Komponentenhandbuch Ref. NR-00020 Bausatz Pistolenblock...

  • Seite 7: Installation Und Inbetriebnahme

    Modell Master II Bedienungsanleitung INSTALLATION UND INBETRIEBNAHME VORSICHT: Bei der Arbeit mit der Pistole oder während Wartungsarbeiten daran müssen Sie eine geeignete Schutzausrichtung gemäß den Empfehlungen oder Anleitungen der Produktlieferanten tragen. HI-TECH stellt für den Zusammenbau der Pistole einen Satz Werkzeuge und Zubehör zur Verfügung.
  • Seite 8 Modell Master II Bedienungsanleitung Öffnen Sie das Handventil für den Luftdurchfluss. Setzen Sie das Gerät unter Druck und überprüfen Sie, dass es keine Entweichungen gibt. Betätigen Sie mehrmals den Abzugshahn, um sicherzustellen, dass die Bewegung der Mischkammer korrekt ist. Überprüfen Sie, dass der Druck in der Maschine und die Temperatur der Heizungen und Schläuche korrekt ist (siehe Bedienungsanleitung der Maschine).
  • Seite 9 Modell Master II Bedienungsanleitung Das Modell MASTER II ist mit einem Drehkopf ausgestattet, um die Position des Eingangs der Chemikalien beliebig ausrichten zu können. Um diese Änderung durchzuführen, gehen Sie wie folgt vor: Schließen Sie die Handventile vollständig durch Drehen im Uhrzeigersinn.

  • Seite 10: Stopp-Methode

    Modell Master II Bedienungsanleitung STOPP-METHODE Führen Sie die Methode für den Gerätestopp gemäß dem in der Betriebsanleitung der Maschine beschriebenen Verfahren durch. Schließen Sie die Handventile der einzelnen Produkte vollständig durch Drehen im Uhrzeigersinn. Um den Druck in der Pistole zu entfernen, ziehen Sie den Abzugshahn und spritzen mit der Pistole, bis der Sprühschleier abnimmt.
  • Seite 11 Modell Master II Bedienungsanleitung HINWEIS: Das Schmieren der Pistole nach jedem Arbeitstag spart Wartungszeiten, weil es nicht notwendig sein wird, die Kammer täglich auszubauen, um sie zu reinigen. VORSICHT: eine mögliche Verunreinigung durch Produktreste Pistolenkomponenten zu verhindern, vertauschen Sie nicht die Isocyanat-Teile mit den Polyol-Teilen.

  • Seite 12: Wartung

    Modell Master II Bedienungsanleitung WARTUNG Für das Erreichen der Höchstleistung der Pistole MASTER II müssen bestimmte Wartungsarbeiten regelmäßig durchgeführt werden. Um Verletzungen durch den unkorrekten Umgang mit den bei dem Verfahren verwendeten Grundstoffen und Lösungsmitteln zu verhindern, lesen aufmerksam Lieferanten bereitgestellte Sicherheitsdatenblatt.

  • Seite 13: Bausatz Pistolenblock Und Mischkammer

    Modell Master II Bedienungsanleitung Bausatz Pistolenblock und Mischkammer ACHTUNG: Vor Beginn von Wartungsarbeiten an der Pistole, stellen Sie sicher, dass das Gerät vollständig gestoppt ist, dass alle Taster und der Hauptschalter sich in der Stoppstellung befinden und dass das Gerät von der Hauptstromversorgungsquelle getrennt ist.

  • Seite 14: Bausatz Seitliche Kartuschen

    Modell Master II Bedienungsanleitung Halten Sie mit einem Schlüssel das Ende der Pneumatikzylinderachse fest, während Sie die Mischkammer abschrauben. Reinigen Sie die Mischkammer und, wenn es Ihnen erforderlich erscheint, bearbeiten einem Bohraufsatz Produktdurchgangsbohrungen. Versichern Sie sich, dass die Kammer keine Kratzer aufweist.
  • Seite 15 Modell Master II Bedienungsanleitung VORSICHT! Für die Reinigung Hilfsmittel aus Holz oder Plastik verwenden oder eine Messingbürste. Keine Geräte aus Metall verwenden, welche die Oberfläche zerkratzen könnten. Bauen Sie vor der Reinigung des Kartuschenkörpers und der Gleithülse mit dem Lösungsmittel alle Runddichtungen dieser Komponenten aus, damit Sie nicht durch das Lösungsmittel oder die Messingbürste beschädigt werden.

  • Seite 16: Abzugshahn Und Ventil

    Modell Master II Bedienungsanleitung Abzugshahn und Ventil ACHTUNG: Vor Beginn von Wartungsarbeiten an der Pistole, stellen Sie sicher, dass das Gerät vollständig gestoppt ist, dass alle Tasten und der Hauptschalter sich in der Stoppstellung befinden und dass das Gerät von der Hauptstromversorgungsquelle getrennt ist.
  • Seite 17 Modell Master II Bedienungsanleitung Stellen Sie sicher, dass die Aufnahme der Abzugshahn-Achse frei von Schmutz ist und tragen Sie eine kleine Schicht Fett im Inneren auf. 10. Befestigen Sie den Luftschlauch auf der Rückseite der Pistole unter Verwendung einer Dichtungspaste für das Gewinde, um Luftentweichungen zu verhindern.

  • Seite 18: Zylinderkopf Und Sperrvorrichtung

    Modell Master II Bedienungsanleitung Zylinderkopf und Sperrvorrichtung ACHTUNG: Vor Beginn von Wartungsarbeiten an der Pistole, stellen Sie sicher, dass das Gerät vollständig gestoppt ist, dass alle Taster und der Hauptschalter sich in der Stoppstellung befinden und dass das Gerät von der Hauptstromversorgungsquelle getrennt ist.
  • Seite 19 Modell Master II Bedienungsanleitung 10. Montieren Sie den Zylinderkopf am Sperrbolzen. Schieben Sie die Feder und die Sperrvorrichtung auf den Sperrbolzen. Drehen Sie die Einstellschrauben fest und vergewissern Sie sich, dass Sie perfekt mit denen am Ende des Sperrbolzens ausgerichtet sind.

  • Seite 20: Pneumatikzylinder

    Modell Master II Bedienungsanleitung Pneumatikzylinder ACHTUNG: Vor Beginn von Wartungsarbeiten an der Pistole, stellen Sie sicher, dass das Gerät vollständig gestoppt ist, dass alle Tasten und der Hauptschalter sich in der Stoppstellung befinden und dass das Gerät von der Hauptstromversorgungsquelle getrennt ist.
  • Seite 21 Modell Master II Bedienungsanleitung ACHTUNG: Um den festen Sitz des Zylinderkopfes zu gewährleisten, stellen Sie sicher, dass der Dichtring perfekt in der Befestigungsnut sitzt. In Voraussicht möglicher Montagefehler , versuchen Sie, sich nicht dem Zylinderkopf zu nähern, wenn Sie nach Reinigungs-, Reparatur- oder Wartungsarbeiten Druck auf die Pistole anlegen.

  • Seite 22: Inhaltsverzeichnis

    Modell Master II Bedienungsanleitung INHALT Garantie ______________________________________________________ 2 Sicherheit und Handhabung _____________________________________ 3 Eigenschaften _________________________________________________ 5 Technische Daten ______________________________________________ 5 Allgemeine Beschreibung _______________________________________ 6 Installation und Inbetriebnahme __________________________________ 7 Stopp-Methode _______________________________________________ 10 Wartung _____________________________________________________ 12 Bausatz Pistolenblock und Mischkammer _______________________________________ 13...
