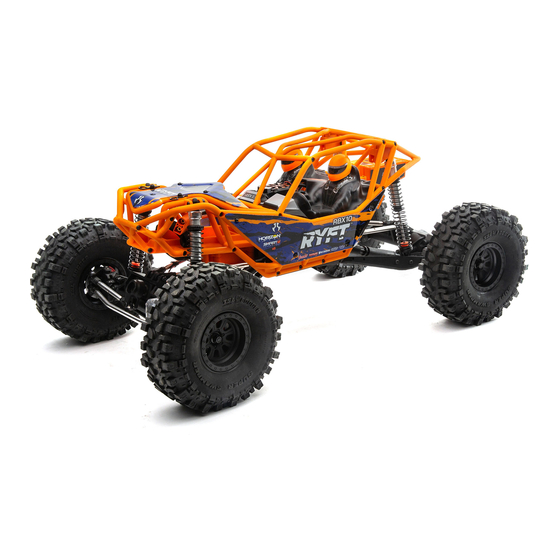

- Seite 1 AXI03005 RBX10 1/10 Scale Rock Bouncer INSTRUCTION MANUAL BEDIENUNGSANLEITUNG MANUEL D’UTILISATION MANUALE DI ISTRUZIONI Before operating this vehicle, please read all printed materials thoroughly. Horizon Hobby is not responsible for inadvertent errors in this manual.
-
Seite 2: Inhaltsverzeichnis
HINWIES Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, LLC vorbehalten. Aktuelle Produktliteratur finden Sie unter www.horizonhobby.com oder www.towerhobbies.com im Support-Abschnitt für das Produkt. ERKLÄRUNG DER BEGRIFFE Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen. -
Seite 3: Lieferumfang
LIEFERUMFANG KOMPONENTEN • Axial Ryft Rock Bouncer 4WD RTR: Massstab 1:10 (AXI03005) • Spektrum SMART DX3, 2,4-GHz-Sender (SPM2340) • Spektrum SR6100AT AVC Telemetrie Oberflächenempfänger mit 6 Kanälen (SPMSR6100AT) • Spektrum S614S 15KG, wasserdichter Zahnradservo aus Stahl (SPMS614S) • Spektrum Firma SMART 130 A bürstenloser Geschwindigkeitsregler (SPMXSE1130) •... -
Seite 4: Laden Des Akkus
LADEN DES AKKUS Wählen Sie einen Akku, der mit dem Spektrum Firma SMART 130 A Wir empfehlen das Spektrum SMART S1100 Wechselstrom-Ladegerät, bürstenlosen Geschwindigkeitsregler (SPMXSE1130) funktioniert. Wir 1x100 W (SPMXC1080). In den Bedienungsanleitungen für Akku und empfehlen den Spektrum 5000 mAh 3S 11,1 V 50C SMART LiPo-Akku Ladegerät finden Sie Informationen zur Nutzung, Sicherheit und zum Laden. -
Seite 5: Sr6100At Avc Technologieempfänger
SR6100AT AVC TECHNOLOGIEEMPFÄNGER Binden Button AUX-KANÄLE Sie könnnen die Aux Kanäle als zusätzliche Servokanäle betreiben oder zur Stromversorgung eines Transponders oder Beleuchtung. Akku/Programmierung Port Wenn der AVC aktiviert ist , nur 4 Kanäle; Lenkung, Gas, AUX3 und AUX4 Lenkservo (ST) Port sind sie betriebsbereit. -
Seite 6: Sicherheitshinweise Beim Fahren
SICHERHEITSHINWEISE BEIM FAHREN • Halten Sie stets Blickkontakt zum Fahrzeug. ACHTUNG: Entladen Sie einen Li-Po-Akku nicht unter 3 V pro • Prüfen Sie das Fahrzeug auf lose Radteile. Zelle. Akkus, die unter die angegebene Mindestspannung • Prüfen Sie die Lenkbaugruppe auf lose Teile. Wenn Sie das Fahrzeug im tiefentladen werden, können beschädigt werden, was die Leistung Gelände fahren, können sich Befestigungen mit der Zeit lockern. -
Seite 7: Ndern Der Servowegeinstellungen
WICHTIG: Wurde auf der DX3 der Servoweg geändert, müssen Sie den TRIM Knopf um den Vollgasendpunkt einzustellen. SRS6100AT neu binden und kalibrieren. FLÜSSIGKEITEN FÜR DAS FAHRZEUG Der Axial Ryft wird ab Werk mit folgenden Schmiermitteln geliefert: Stoßdämpferöl 30 wt Differentialflüssigkeit 1.000.000 wt... -
Seite 8: Funktionen Und Modi Des Geschwindigkeitsreglers
FUNKTIONEN UND MODI DES GESCHWINDIGKEITSREGLERS Der Geschwindigkeitsregler verfügt über Programmieroptionen, so dass Sie die Funktionsweise Ihres Fahrzeugs anpassen können. Um den Geschwindigkeitsregler für die Fahrsituation anzupassen, halten Sie sich an die mitgelieferte Programmiertabelle. Standardeinstellungen PROGRAMMIERTABELLE Programmierwert Programmierelemente Vorwärts mit Vorwärts/Rückwärts mit Vorwärts/ 1. -
Seite 9: Spektrum ™ Firma ™ 2200Kv 4-Pole Brushless Motor
SPEKTRUM FIRMA 2200Kv 4-POLE BRUSHLESS MOTOR ™ ™ Eine Anpassung des Zahneingriffs ist nur beim Getriebeaustausch erforderlich. VORSICHTSMASSNAHMEN • Berühren Sie niemals bewegliche Teile. 1. Das rechte Karosserieteil entfernen. • Nehmen Sie niemals eine Demontage vor, während die Akkus eingesetzt sind. 2. -
Seite 10: Problemlösung
PROBLEMLÖSUNG Problem Mögliche Ursache Lösung Akku nicht geladen oder eingesteckt Akku laden/an Regler stecken Fahrzeug funktioniert nicht Reglerschalter nicht auf ON (EIN) gestellt Schalten Sie den Regler ein (ON) Sender nicht eingeschaltet (ON) oder Batterien leer Einschalten (ON)/Batterien ersetzen Ritzel hat keinen Kontakt zum Zahnrad Stellen Sie das Zahnflankenspiel ein Ritzel dreht auf Motorwelle Ziehen Sie das Ritzel auf der Motorwelle an... -
Seite 11: Garantie Und Service Kontaktinformationen
RECHTLICHE INFORMATIONEN FÜR DIE EUROPÄISCHE UNION EU KONFORMITÄTSERKLÄRUNG Offizieller EU-Hersteller: Horizon Hobby, LLC Axial RBX10 Ryft Rock Bouncer RTR (AXI03005); Hiermit erklärt 2904 Research Road Horizon Hobby, LLC, dass das Gerät den folgenden Richtlinien Champaign, IL 61822 USA entspricht: EU-Richtlinie über Funkanlagen 2014/53/EU; RoHS 2-Richtlinie 2011/65 / EU;... - Seite 12 REPLACEMENT PARTS // TEILELISTE // LISTE DES PIÈCES DE RECHANGE // ELENCO DEI RICAMBI Part # English Deutsch Français Italiano ARAC9830 AR709003 Washer 3x8x0.5mm (10) AR709003 Unterlegscheibe 3 x 8 x 0,5 mm (10) AR709003 Rondelle 3 x 8 x 0,5 mm (10) AR709003 Rondella 3x8x0,5 mm (10) Ensemble de panneaux de carrosserie AXI230032 Body Panel Set (Clear): RBX10...
- Seite 13 Part # English Deutsch Français Italiano AXIC0013 AXA013 Cap Hd M2x6mm Blk Oxide AXA013 Kappenkopf M2 x 6 mm, Schwarz, Oxid AXA013 Vis d’assemblage creuse M2x6mm brunie AXA013 Viti testa tonda M2x6 mm nero ossido AXIC0014 AXA121 Hex Socket Btn Hd M3x30 AXA121 Innensechskantschraube, Rundkopf, M3 x 30 AXA121 Douille hexagonale à...
- Seite 14 OPTIONAL PARTS // OPTIONALE TEILE // PIÈCES OPTIONNELLES // PARTI OPZIONALI Part # English Deutsch Français Italiano AXI231007 23T Metal Servo Horn 23T Metall-Servohorn Renvoi de commande de servo métallique 23T Squad servo, metallo 23T AXI231012 Servo Horn, Metal 23T: SCX10III Servohorn, Metall 23T: SCX10III Renvoi de commande de servo, métallique 23T Squad servo, metallo 25T: SCX10III AXI231037...
- Seite 15 EXPLODED VIEW // EXPLOSIONSZEICHNUNG // VUE ÉCLATÉE DES PIÈCES // VISTA ESPLOSA DELLE PARTI AXI234026 AXI234028 AXI234028 AXI232045 AXI234022 AXI234026 AXI232045 TLR5900 AXI232045 AXA121 AXI236174 AXI234027 AXI232045 AXI232051 AXI234028 AXI234022 AXI232052 AXI234025 AXA013 AXI234027 AXI234026 AXI232051 LOSA6940 AXA118 AXA1230 AXI232041 AX31185 AXI234021 AXI234026...
- Seite 16 AXI234027 AXI234025 AXI234028 AXA013 AXI234024 AXI234027 AXA0147 AXI234025 AXI232047 AXI234024 LOSA6940 AXI232045 LOSA6940 AXI232049 AXI234028 AXI234025 LOSA6956 AXA1053 AXA087 AXI232042 AX31119 AXA118 AXI232054 LOSA6956 AXI234027 AXI234030 AXA087 AXA1053 AXI232047 AXA1230 LOSA6940 AXI232051 AXI234028 AXI235110 AXI232049 AXI232052 AXI232047 AXA087 AXI234023 AXA013 AX31185 AXI234030 LOSA6940...
- Seite 17 AXI235167 AXA115 AXI231031 Org AXA114 AXI231036 Blk AXI232058 SPMXSE1130 ARAC9830 AXI232053 AX30843 AXA180 AXI233030 AXI231031 AXI236105 AXA083 AXI236015 AXI232055 AXI232053 AXI232056 AXA1221 AXA1391 AXI232057 AXI236105 AXI232058 AXI233030 LOSA6940 AXI232050 AXI232057 AXA1391 AXI232053 LOSA6956 AXA1221 TLR245011 LOSA6956 AXI232057 TLR5907 LOSA6940 AXI232050 AXI235109 AXI231025 SPMSX2700...
- Seite 18 AXI231028 Org AXI231033 Blk AXI235097 AXA114 AXI230032 AXI230033 AXA114 AXA120 AXI235109 AXA118 AXI235109 AXI235109 AXA121 AXI230033 AXA114 AXI231029 Org AXI235097 AXI231029 Org AXI231034 Blk AXA118 AXI231034 Blk AXI230032 AXI231028 Org AXI235110 AXI231033 Blk AXI231028 Org AXA1059 AXI231033 Blk AXA146 AXI231027 Org AXI231032 Blk AXA114 AXI235109...
- Seite 19 LOS235015 LOS235015 AXI43011 AXI43002 LOS235015 AXI43002 LOS235015...
- Seite 20 ©2021 Horizon Hobby, LLC. Axial, Ryft, Firma, DSM, DSM2, DSMR, AVC, Active Vehicle Control, Dynamite, Passport, IC5 and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
