Handleiding
Montage aan de muur
• Wees tijdens de installatie uiterst voorzichtig of laat de installatie
uitvoeren door gekwalificeerd personeel.
• Controleer voor de installatie of de muur geschikt is voor montage
van de unit. De fabrikant is niet verantwoordelijk voor schade
veroorzaakt door ondeskundige montage.
• Het benodigde gereedschap is niet inbegrepen.
• Controleer voordat u gaat boren of er geen draden in de muur
zitten.

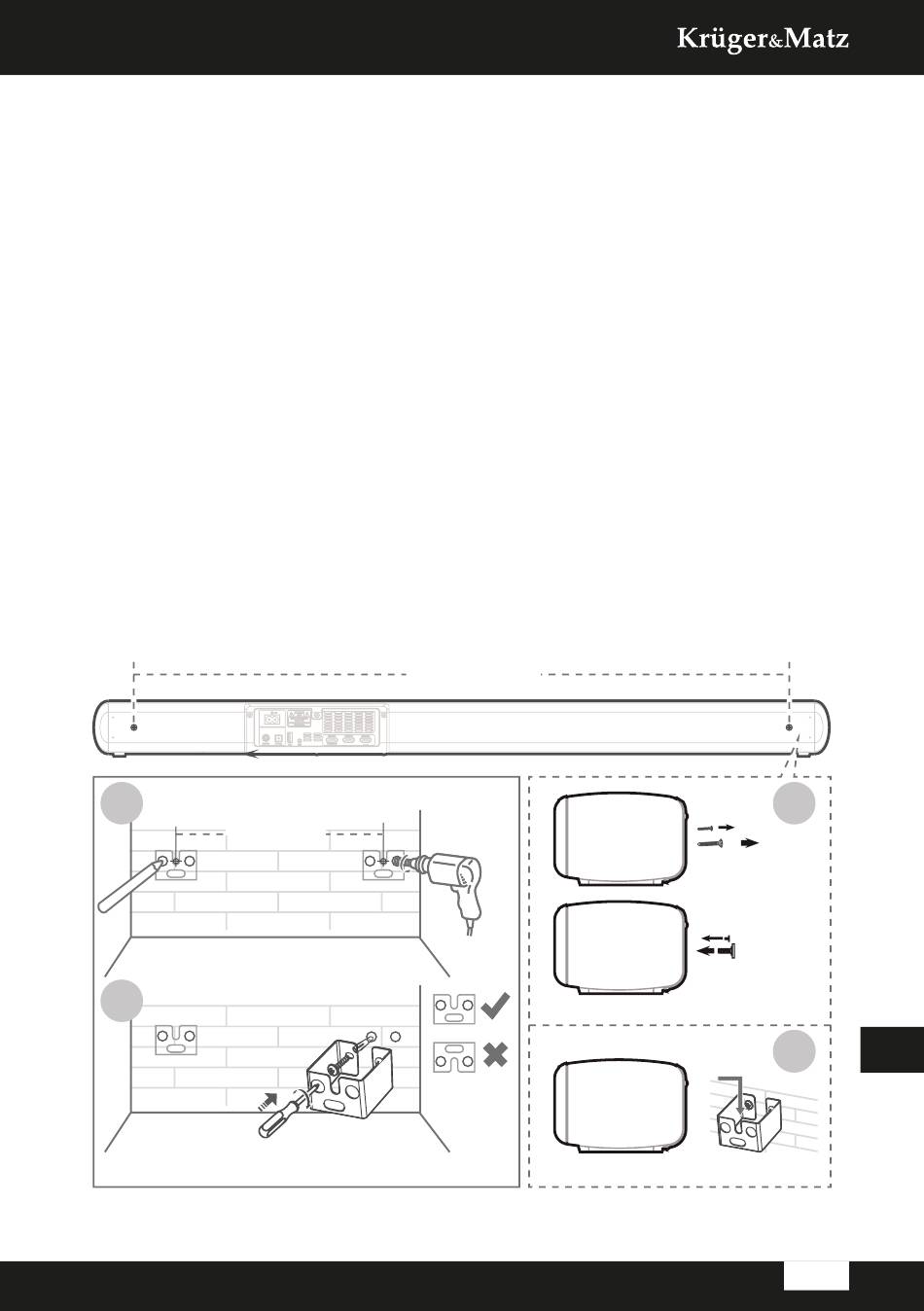

1. Boor 4 gaten parallel aan elkaar (boor 5,5 - 6 mm). De afstand
tussen de handgrepen is 892 mm (zoals in de onderstaande
afbeelding).
2. Plaats de montagepennen in de muur. Schroef de muurbeugels
aan de muur. Zorgervoor dat de montagebeugel stevig zijn
vastgeschroefd.
3. Draai de bevestigingsschroeven aan de achterkant van het
apparaat los. Plaats de bevestigingsschroeven aan de achterkant
van de handgrepen.
4. Schuif het apparaat in de montagebeugels.
1
892 mm
2
892 mm
3
Draai de
schroeveneruit
Schroef de
bevestigingssch
roeven op de
muur
4 4
