GRUBOŚCIOMIERZ POWŁOK
PL
Gratulujemy zakupu grubościomierza Paint PRO CONDTROL. Przed pierwszym użyciem produktu
należy dokładnie zapoznać się z instrukcjami bezpieczeństwa zawartymi w niniejszej instrukcji.
PRZEPISY DOTYCZĄCE BEZPIECZEŃSTWA
Uwaga! Niniejsza instrukcja obsługi stanowi integralną część urządzenia. Prosimy o uważne
przeczytanie niniejszej instrukcji przed rozpoczęciem pracy z produktem. Przekazując urządzenie,
należy pamiętać o dołączeniu do niego niniejszej instrukcji.
- Nie należy używać urządzenia do niewłaściwych celów.
- Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci i osób nieupoważnionych.
- Nie należy demontować ani naprawiać urządzenia samodzielnie. Prace konserwacyjne i naprawcze
powinny być wykonywane wyłącznie przez wykwalifikowany personel serwisowy i przy użyciu
oryginalnych części zamiennych.
- Nie należy używać produktu w środowisku wybuchowym, w pobliżu materiałów łatwopalnych.
- Nie należy podgrzewać baterii, aby uniknąć ryzyka wybuchu i wycieku elektrolitu. Jeśli na skórę
dostanie się płyn, należy natychmiast przepłukać dotknięte miejsce wodą i mydłem. W przypadku
kontaktu z oczami przepłukać je czystą wodą przez 10 minut, a następnie zgłosić się do lekarza.
PRZEZNACZENIE URZĄDZENIA
Grubościomierz Paint PRO CONDTROL jest przeznaczony do szybkiego, dokładnego i nieniszczącego
pomiaru grubości powłok metali żelaznych (zasada indukcji magnetycznej) lub nieżelaznych (zasada
prądu wirowego). Przyrząd może być używany w produkcji, warsztatach, laboratoriach i działach
kontroli technicznej.
Cechy charakterystyczne:
- Odpowiedni dla metali żelaznych i nieżelaznych
- Automatyczny lub ręczny wybór metody pomiaru
- Pomiary pojedyncze i ciągłe
- Pomiary pojedyncze i grupowe
- Wyznaczenie max./min./średniego odczytu, odchylenie kwadratowe
- Sygnalizacja górnego/dolnego zakresu pomiarowego
- Automatyczne zapisywanie do 320 odczytów (80 na grupę)
- Interfejs USB do podłączenia do komputera PC, oprogramowanie do analizy odczytu
- Podświetlany wyświetlacz LCD, funkcjonalne menu ustawień

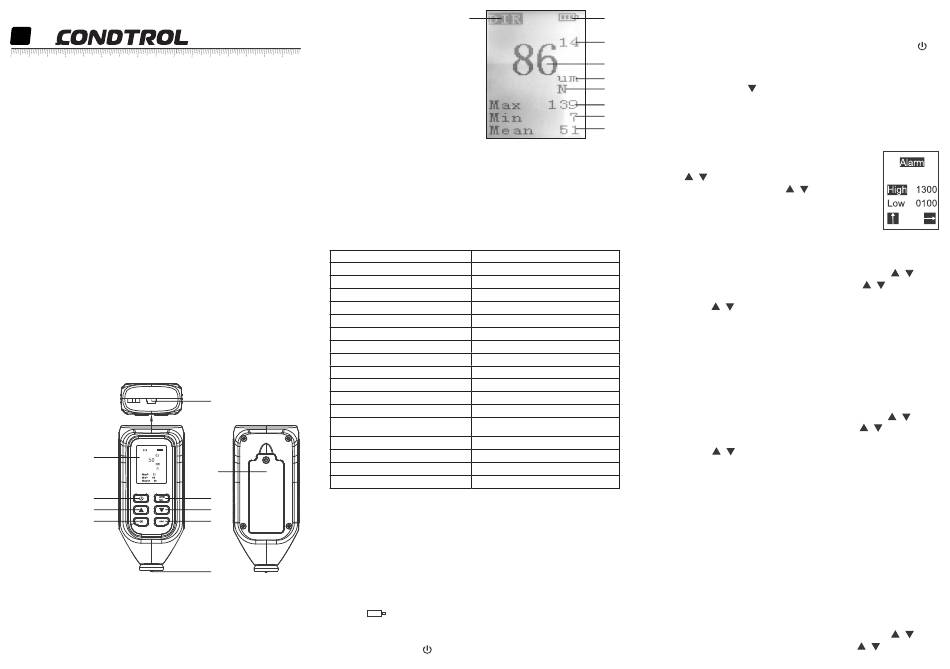

ZEWNĘTRZNY WYGLĄD URZĄDZENIA
2
3
5
7
1 Złącze USB
2 Wyświetlacz
3 Przycisk włączania/wyłączania
4 Przycisk wejścia/wyjścia do/z «Мenu»
5 Przycisk «W górę»
6 Przycisk «W dół»/włączania/wyłączania podświetlenia
7 Przycisk potwierdzenia
8 Przycisk powrotu do pprzedniego rozdziału
9 Czujnik
10 Pokrywa komory baterii
Wyświetlacz
1 Oznaczenie trybu pomiaru
Paint PRO
2 Oznaczenie naładowania baterii
3 Numer pomiaru w pamięci
4 Bieżący wynik pomiaru
5 Jednostka miary
Instrukcja obsługi
6 Oznaczanie rodzaju powierzchni
(N-niemagnesowa,Fe-magnesowa)
7 Мaksymalna wartość
8 Мinimalna wartość
9 Wartość średnia
Меnu
Меnu urządzenia składa się
z następujących ustawień:
1 Recall - Pamięć
2 Delete – Kasowanie pamięci
3 Calibration – Каlibracja
4 Alarm – Oznaczenia dźwiękowe
5 Count - Statystyka
6 Mode – Tryby
6.1 Sensor – Wybór czujnika
6.2 Group – Grupy pomiarów
6.3 Measure – Tryby pomiaru
6.4 Unit – Jednostki miary
6.5 Language - Język
7 Recovery – Reset do ustawień fabrycznych
CHARAKTERYSTYKA TECHNICZNA
Tryby pomiaru
Jednostki miary
Zakres pomiarowy
Rozdzielczość
Błąd
Мinimalna grubość wzorca
Promień krzywizny powierzchni wypukłej
Promień krzywizny powierzchni wgniętej
Średnica pomiarów powierzczhni
Podświetlenie wyświetlacza
Аutomatyczne wyłączanie
Elementy zasilania
1
Теmperatura użytkowania
Wilgotność robocza
Теmperatura przechowywania
Wilgotność podczas przechowywania
Wymiary gabarytowe
10
Ciężar
4
WYPOSAŻENIE
Grubościomierz - 1 szt.
6
Płyta metalowa (аluminium,żelazo) – 2 szt.
8
Wzorzec powłoki (błona) – 5 szt.
Elementy zasilania (1.5В AAA) – 2 шт. Каbel USB – 1 szt.
Instrukcja użytkowania – 1 szt.
Płyta CD z oprogramowaniem – 1 szt.
Obudowa plastikowa – 1 szt.
9
INSTALACJA/WYMIANA ELEMENTÓW ZASILANIA
Za pomocą wkrętaka poluzować śruby pokrywy baterii i zdjąć pokrywę baterii. Baterie należy
instalować zgodnie z biegunowością.
Używaj tylko baterii alkalicznych, obie baterie powinny być tej samej klasy, o tym samym poziomie
naładowania. Poziom naładowania akumulatora jest wyświetlany na wyświetlaczu.
Wskaźnik
na nowe.
WŁĄCZANIE/WYŁĄCZANIE URZĄDZENIA
Krótkim naciśnięciem przycisku
1
Pojedyncze/Ciągłe
Мkm/mm
0...1500 mkm
1 mkm (0...999 mkm); 0.01 mm (≥1000 mkm)
±3% + 2 mkm
>0.5 mm
>1.5 mm
>25 mm
>6 mm
V
3 min.
2 x 1.5V AAA
0...45
C
0
0...90%RH (gdzie nie występuje kondensacja lub
silne pole magnetyczne)
-10...50
C
0
0...90%RH (gdy występuje kondensat)
112×51×28 mm
80 gr.
Założyć pokrywę baterii i dokręcić śruby śrubokrętem.
оznacza minimalny poziom naładowania, należy wymienić elementy zasilania
włączyć urządzenie.
Po włączeniu urządzenie zaczyna wykonywać autodiagnostykę – "Self Test" wyświetla się na
2
wyświetlaczu.
Tryb ten jest wykorzystywany do wykonywania pomiarów ciągłych bez odrywania czujnika od
powierzchni materiału. Wyniki pomiarów są wyświetlane dynamicznie do momentu usunięcia
3
urządzenia z mierzonej powierzchni. Domyślnym ustawieniem jest tryb pomiaru ciągłegp
wyłączyć urządzenie.
4
PODŚWIETLANIE WYŚWIETLACZA
5
Po włączeniu urządzenia podświetlanie włącza się automatycznie.
Krótkim naciśnięciem na klawisz
włączyć/wyłączyć podświetlanie.
6
JEDNOSTKI MIARY
7
W zależności od wyniku pomiaru urządzenie automatycznie przełącza się między 2 jednostkami miary–
8
«mkm» i «mm». Jeśli wynik pomiaru znajduje się w zakresie 0 ... 999 mkm, urządzenie wyświetla wynik
9
w «mkm». Jeśli wynik pomiaru ≥1000 mkm, urządzenie wyświetla wynik w «mm».
DŻWIĘKOWE OZNACZE#NIE PO PRZEKROCZENIU USZAWIONEGO ZAKRESU
Krótkim naciśnięciem przycisku ZERO/CAL otworzyć menu. Za pomocą
wybrać rozdział "ALARM" (Dźwiękowe oznaczenie)
przycisku
i
i nacisnąć przycisk OK. Za pomocą przycisku
maksymalne (High) i minimalnej (Low) grubości powłoki, na wyjściu włącza się
sygnał dźwiękowy. Naciśnięciem klawisza OK potwierdzć ustawienie i powrócić
do poprzedniego rozdziału. Aby wyjść z menu nacisnąć przycisk ESC niezbędną
ilość razy.
WYBÓR CZUJNIKA
Dodyspozycji są 3 metody pomiaru. Ustawienie metody wykonywane jest w następujący sposób:
Krótkim naciśnięciem przycisku ZERO/CAL otworzyć menu. Za pomocą przycisku
rozdział "MODE" (Tryb) i nacisnąć przycisk OK. Za pomocą przycisku
"SENSOR" (Czujnik) и nacisnąć przycisk OK.
Za pomocą przycisku
i
wybrać metodę pomiaru i nacisnąć przycisk OK w celu potwierdzenia:
1) Аutomatyczny (Intellectual)
Przyrząd automatycznie wybiera odpowiedni tryb pracy (prąd magnetyczny lub wirowy) i dokonuje
pomiarów w zależności od różnych rodzajów powierzchni (metale żelazne i nieżelazne). .
2) Маgnetyczny (Magnetic)
Metoda ta jest przeznaczona do pomiaru grubości powłoki tylko na powierzchni magnetycznej
(metale żelazne).
3) Z prądem wirowym (Vortex)
Metoda ta jest przeznaczona do pomiaru grubości powłoki tylko na powierzchniach niemagnetycznych
(metale nieżelazne)..
GRUPY POMIARÓW
Krótkim naciśnięciem przycisku ZERO/CAL otworzyć menu. Za pomocą przycisku
rozdział "MODE" (Tryb) i nacisnąć przycisk OK. Za pomocą przycisku
"GROUP" (Grupy ppomiarów) i nacisnąć przycisk OK.
Za pomocą przycisku
i
wybrać odpowiednią grupę:
1) DIR (pojedyncze)
Ostatnie 80 pomiarów jest zapisanych w tej grupie. Po wyłączeniu urządzenia, pomiary te zostaną
usunięte.
2) GEN 1-4 (grupowe)
W każdej z tych 4 grup zapisanych jest 80 ostatnich pomiarów, które pozostaną w pamięci nawet po
wyłączeniu i ponownym włączeniu przyrządu.
Naciśnięciem klawisza OK potwierdz6ić ustawienia i powrócić do poprzedniego rozdziału. Aby wyjść
z menu należy nacisnąć przycisk ESC niezbędną ilość razy. Wybierając potrzebną grupę, nacisnąć
przycisk OK, aby zapisać ustawienie. Aby wyjść z menu anleży nacisnąć przycisk ESC niezbędną ilość
razy.
POMIARY
Urządzenie ma 2 tryby pomiaru:
1) Pojedynczy pomiar
Pojedynczy pomiar oznacza, że po pierwszym pomiarze dane są utrwalane na wyświetlaczu..
2) Ciągły pomiar
Tryb ten jest wykorzystywany do wykonywania pomiarów ciągłych bez odrywania czujnika od
powierzchni materiału. Wyniki pomiarów są wyświetlane dynamicznie do momentu usunięcia
urządzenia z mierzonej powierzchni. Domyślnym ustawieniem jest tryb pomiaru ciągłego.
Krótkim naciśnięciem przycisku ZERO/CAL otworzyć menu. Za pomocą przycisku
rozdział "MODE" (Tryb) i nacisnąć przycisk OK. Za pomocą przycisku
"MEASURE" (Tryb pomiaru).
i
dokonać ustawienia
i
wybrać
i
wybrać rozdział
i
wybrać
i
wybrać rozdział
i
wybrać
i
wybrać rozdział
