TASTER
Qdecoder sind in der Lage, Taster oder Reed-Schalter auszuwerten.
Schließen Sie den Taster an den ersten freien Funktionsausgang
nach dem zu schaltenden Objekt an. Der Funktionsausgang des
Tasters wird mit einem Taster-Schaltmode (z.B. 224) konfi guriert.
Darüber hinaus können im Funktionsgenerator des Qdecoders
komplexe Funktionen mit Tastern realisiert werden. Schließen Sie
den Taster an einen beliebigen freien Funktionsausgang an, der in
diesem Fall keine spezielle Konfi guration benötigt.

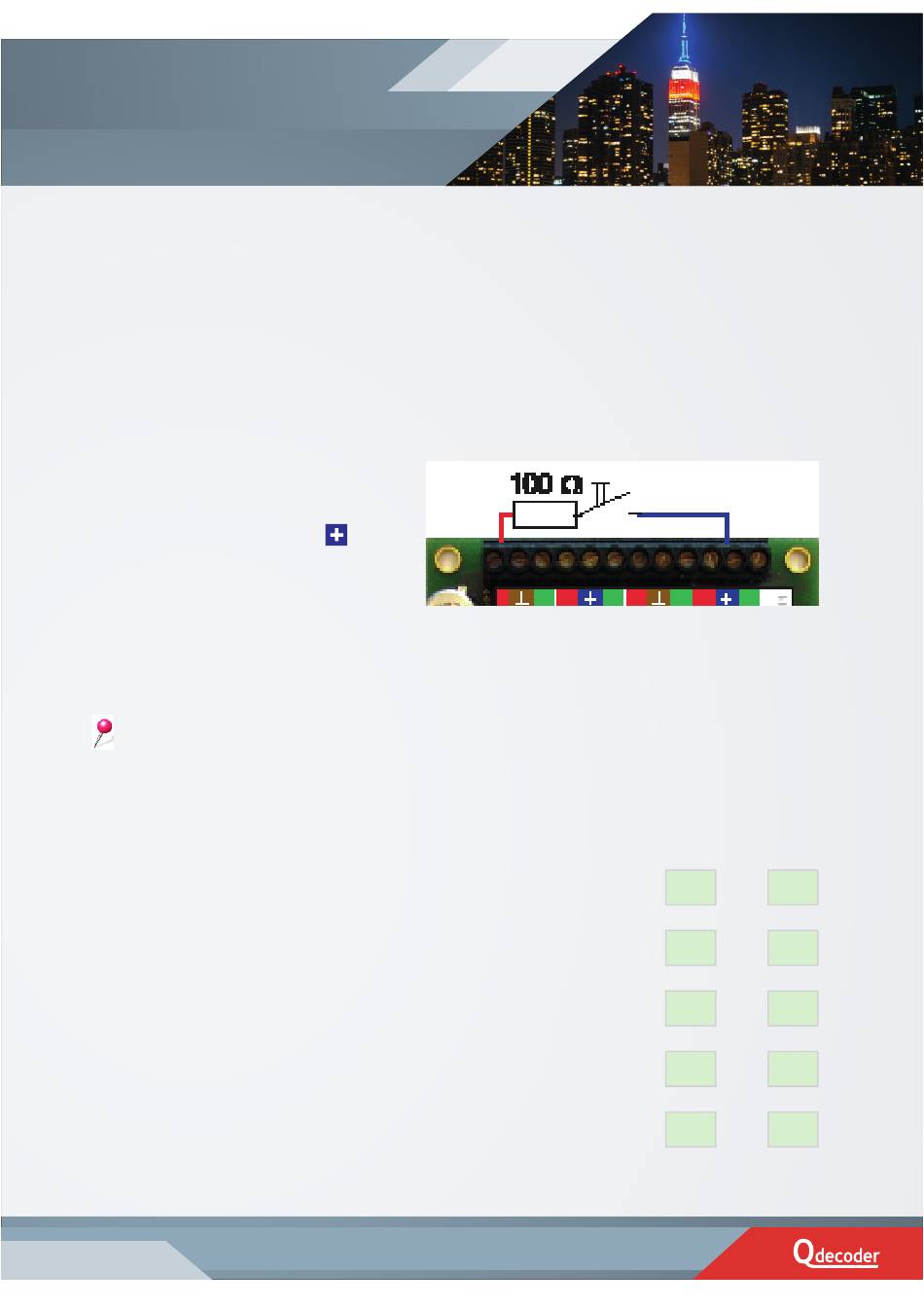

Die Taster müssen zwischen
einem Funktionsausgang und
der blauen Klemme
einen
Vorwiderstand
100 Ω angeschlossen werden.
Parallel zum Taster kann eine LED (mit Vorwiderstand) angeschlossen
werden. Sie ist eingeschaltet, wenn das geschaltete Objekt einge-
schaltet ist.
Anschlussfertige Reed-Schalter und Taster in verschiedenen
Farben sind als Qdecoder-Zubehör erhältlich - sowohl
beleuchtet als auch unbeleuchtet.
Taster einfach: Signalbilder schalten umlaufend
Signaltaster: Signalbilder schalten immer über „Halt"
- Signaltaster für die 2. Adresse eines Signals
- Signaltaster für die 3. Adresse eines Signals
Signalbildtaster: Das Signal schaltet auf ein
festgelegtes Signalbild
34
über
von
ohne LED
mit LED
no LED
with LED
224
225
226
227
228
229
230
231
232
233
