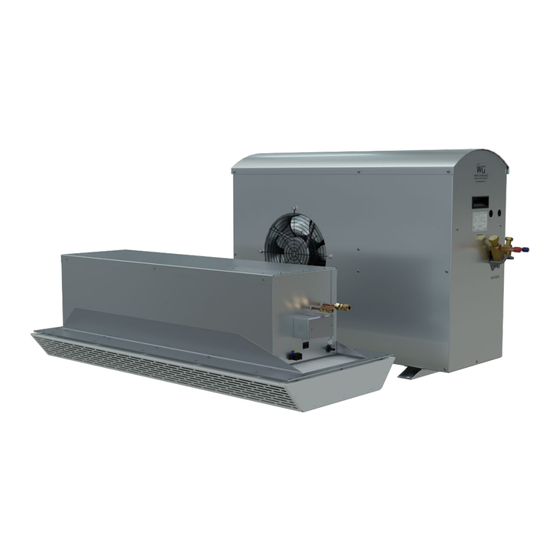

Wine Guardian CS025 Installations- Betriebs Und Wartungshandbuch

Deckensystem weinkeller-kühlgeräte
Vorschau ausblenden Andere Handbücher für CS025:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

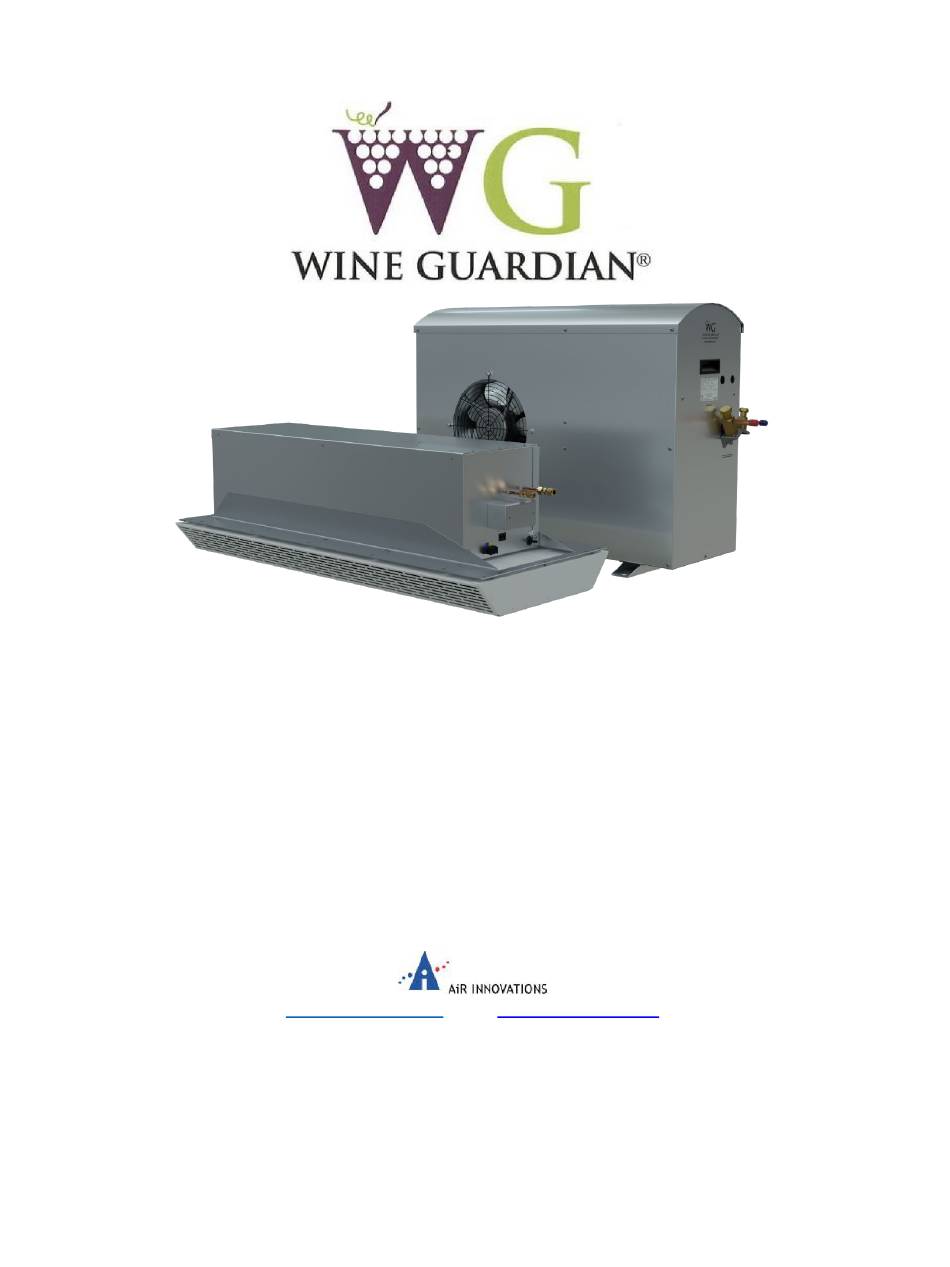

Deckensystem
Weinkeller-Kühlgeräte
Installations-, Betriebs- und Wartungshandbuch
Modell CS025, CS050 (60Hz)
Modell WGC60 (50Hz)
Hergestellt von:
wineguardian.com
airinnovations.com
Wine Guardian behält sich das Recht vor, ohne Vorankündigung und nach eigenem Ermessen,
Änderungen an diesem Dokument vorzunehmen.
Bitte besuchen Sie unsere Website, um die aktuellste Version des Wine Guardian-Handbuchs und
andere Prospekte zu finden.
Wine Guardian ist ein eingetragenes Warenzeichen (2.972.262) von Air Innovations, Inc. Verdichter-
Patent Nr. U.S. D791295, EU 003189349-0001
Auflage 12-2020
© Air Innovations, 2020
Teil Nr. 15H0269-00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wine Guardian CS025

Inhaltszusammenfassung für Wine Guardian CS025

  • Seite 1 Modell WGC60 (50Hz) Hergestellt von: wineguardian.com airinnovations.com Wine Guardian behält sich das Recht vor, ohne Vorankündigung und nach eigenem Ermessen, Änderungen an diesem Dokument vorzunehmen. Bitte besuchen Sie unsere Website, um die aktuellste Version des Wine Guardian-Handbuchs und andere Prospekte zu finden.

  • Seite 2: Inhaltsverzeichnis

    Schaltplan für WGC60 ......................... 20 Wiring Diagram for DS025 and WGS40 Condensing Unit ..............21 Schaltplan für Verflüssigungssatz DS050 und WGS75 ............... 22 Spezifikationen des Deckensystems 60Hz/50Hz Modelle CS025, CS050, & WGC60 ....... 23 Sicherheit ......................24 Konventionen für Sicherheitshinweise ..................... 24 Gefahr ..............................
  • Seite 3 Anleitung zum Pairing von Remote-Sensoren – Mehrere Sensoren (drahtlos) ......................... 56 Standard-Controller-Funktionen ..............57 Alarmcodes ............................... 64 Checklisten zur Inspektiion und Inbetriebnahme ..........67 Empfangen und prüfen ..........................67 Handhabung und Installation ........................67 Inbetriebnahme der Einheit ........................67 Inbetriebnahme und Betrieb des Wine Guardian Split-Systems ....68...
  • Seite 4 Einschalten der Einheit ..........................68 Testen des Gebläses..........................68 Betrieb der Einheit............................ 68 Einheit radeIn ............................69 Einstellen der Fernbedienungssteuerung ....................69 Regulierung der Kellertemperatur ......................69 Wartung ......................70 Allgemeines .............................. 70 Reinigen Sie das Kondensatablasssystem ............. 71 Reinigen des Luftbefeuchters (optional) ....................72 Heizspiralen-Option ..........................
  • Seite 5 Hinweis: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in einer Wohnanlage bieten. Dieses Gerät erzeugt, verwendet und strahlt möglicherweise Hochfrequenzenergie aus und kann, wenn es nicht gemäß...

  • Seite 6: Begriffsverzeichnis

    Wärmezunahme / Wärmeabnahme – Die Menge an Kühlung oder Heizung, ausgedrückt in Watt, die zwischen dem Weinkeller und dem Umgebungsraum übertragen wird. Der Wine Guardian muss diese Wärmezunahme/Wärmeabnahme ausgleichen. Zuluft – Die Luft, die vom Weinraum zum Gebläsekonvektor des Wine Guardian zurückkehrt. I.D. – Innendurchmesser NEC –...
  • Seite 7 Wiederherstellung – Die Kühlmenge, die das Gerät erzeugt, um den Keller wieder auf die Sollwert-Temperatur zu bringen, nachdem eine neue Wärmelast eingeführt wurde, z. B. wenn Personen oder Kisten mit warmem Wein in den Keller gelangen. Rückluft - Die Luft, die aus dem Keller austritt und zum Einlass des Gebläsekonvektors zurückfließt.

  • Seite 8: Empfang, Inspektion Und Auspacken Der Einheit Wine Guardian

    Bestandteilen, dem Wine Guardian Ventilatorkonvektor und dem Wine Guardian Verdichter Jeder Bestandteil des Wine Guardian wird in einer Wellpappenschachtel versandt. Ein Versand kann einen oder mehrere Kartons mit Zubehör enthalten.  Beim Heben, verwenden Sie nur sie dafür vorgesehenen Haltegriffe oder stützen Sie sich vollständig von unten ab.

  • Seite 9: Allgemeine Beschreibung

    Allgemeine Beschreibung Das Wine Guardian Kühlaggregat ist ein zweiteiliges Klimagerät in Profi-Qualität aus amerikanischer Herstellung, das speziell für die Lagerung von Wein bei Kellertemperaturen entwickelt wurde. Es ist für eine einfache Installation und Bedienung ausgelegt. Wine Guardian verwendet digitale elektronische Steuerungen und das Kältemittel R-134a. Der gesamte Wine Guardian deckenmontierter Ventilatorkonvektorabschnitt und der Verdichter werden in der Fabrik getestet.
  • Seite 10 Ein Wine Guardian Deckenventilatorkonvektor mit:  Ein thermisches Expansionsventil (TXV) zur Steuerung des Kältemittelflusses in die Verdampferspule  Umluftventilatoren  Kondensatpumpe und Schwimmerschalter  Abnehmbare, putzbare Kondensatwanne  Versorgungsanschlüsse, Anschlusskasten, Befeuchter, 24-Volt-Steuerung, Anschlüsse für Kältemitteldrainageleitungen, usw.  Eine abnehmbare Steuerkarte für einfache Wartung ...

  • Seite 11: Wine Guardian Deckenventilatorkonvektor

    Ventilator. Diese Spulen erwärmen die Luft, um niedrige Temperaturen im Weinkeller zu verhindern. Alle äußeren und inneren Rahmen des Wine Guardian bestehen aus dickem Aluminium, um Rost und Korrosion zu verhindern, und alle Spulen bestehen aus Aluminiumrohren und Aluminiumlamellen zum Schutz vor vorzeitiger Korrosion.

  • Seite 12: Verdichter

    Übertemperaturschutzvorrichtungen nach UL und NEC. Befeuchter Eine weitere beliebte Option für den Wine Guardian ist ein Befeuchter. Der Befeuchter ist für den Einbau in ein geteiltes System erhältlich und kann auf jedes bestehende Wine Guardian-Gerät nachgerüstet werden. Jeder Befeuchter ist mit einem Stromkabelanschluss ausgestattet, der an das Ende des Wine Guardian Deckenventilatorkonvektors angeschlossen wird.

  • Seite 13: Xtreme Low Ambient (Siehe Abbildungen Auf Der Folgenden Seite)

    VORSICHT BEFOLGEN SIE SORGFÄLTIG DIE INSTALLATIONSANWEISUNGEN, DIE DEM BEFEUCHTER BEILIEGEN. BEACHTEN SIE DIE IN DER VERPACKUNG ENTHALTENEN ANWEISUNGEN FÜR DEN HYGROSTAT Xtreme Low Ambient (siehe Abbildungen auf der folgenden Seite) Die Xtreme Low Ambient-Optionen bestehen aus werksseitig installierten Kühlsteuerungen, die innerhalb des Verdichters montiert sind, um einen kontinuierlichen Betrieb der Weinkeller-Kühleinheit unter einer Temperatur von 20 Grad F (-7 Grad C) zu gewährleisten.

  • Seite 14: Xtreme Low Ambient Illustrationen

    Xtreme Low Ambient Illustrationen Druckabschalttimer 33C0185-00 Fig. 1 Rückschlagventil 52C0085-00 Fig. 2...

  • Seite 15: Überblick Über Das System Wine Guardian Deckenventilator

    Überblick über das System Wine Guardian Deckenventilator Abb. 1 Wine Guardian-Abmessungen für die Deckensysteme CS025, CS050, WGC60 Siehe Diagramm auf der nächsten Seite für den Verdichter Modell-Nummer CS025 (60Hz) CS050/WGC60 (60Hz)/(50Hz) Zoll Zoll/cm A - Länge 36,6 36,6/92,96 B - Breite...

  • Seite 16: Abmessungen Der Verflüssigungssätze

    Abmessungen der Verflüssigungssätze...

  • Seite 17: Darstellung Der Kältetechnik Des Systems

    Darstellung der Kältetechnik des Systems Siehe nächste Seite für eine vergrößerte Abbildung...

  • Seite 18: Vergrößerte Abbildung Des Verdichters

    Vergrößerte Abbildung des Verdichters...

  • Seite 19: Schaltplan Für Cs025 & Cs050

    Schaltplan für CS025 & CS050...

  • Seite 20: Schaltplan Für Wgc60

    Schaltplan für WGC60...

  • Seite 21: Wiring Diagram For Ds025 And Wgs40 Condensing Unit

    Wiring Diagram for DS025 and WGS40 Condensing Unit...

  • Seite 22: Schaltplan Für Verflüssigungssatz Ds050 Und Wgs75

    Schaltplan für Verflüssigungssatz DS050 und WGS75...

  • Seite 23: Spezifikationen Des Deckensystems 60Hz/50Hz Modelle Cs025, Cs050, & Wgc60

    Spezifikationen des Deckensystems 60Hz/50Hz Modelle CS025, CS050, & WGC60...

  • Seite 24: Sicherheit

    Nachfolgend finden Sie ein typisches Beispiel für einen Vorsicht-Hinweis, wie dieser im Handbuch erscheinen kann: RISIKO PERSÖNLICHER VERLETZUNGEN ODER SCHÄDEN AM GERÄT Eine falsche Installation kann zu Fehlfunktionen des Geräts und zu Sicherheitsrisiken führen. Lesen Sie vor der Installation der Wine Guardian-Einheit alle Installationsanweisungen durch...

  • Seite 25: Blocker- Und Verriegelungsverfahren

    Blocker- und Verriegelungsverfahren 1) Schalten Sie das System auf der Fernbedienungssteuerung durch Drücken der Ein / Aus-Taste aus 2) Schalten Sie den Leistungsschalter aus oder trennen Sie den Schalter von der Deckeneinheit. 3) Schalten Sie den Leistungsschalter aus oder trennen Sie den Schalter an der Kondensatoreinheit.
  • Seite 26 Schnitten oder Verstümmelung lassen Sie die Gebläse vollständig zur Ruhe kommen, bevor Sie mit der Wartung der Einheit beginnen. Die Lüfterblätter in der Wine Guardian-Einheit rotieren. Ein Kontakt des freiliegenden Gebläses mit der Hand währen des Betriebs kann zu schweren Verletzungen führen. Stellen...

  • Seite 27: Gerätesicherheitsverriegelungen

    Stromquellen getrennt werden. Hauptschalter Der Hauptschalter befindet sich an der Seite der Wine Guardian-Einheit. (Siehe Abb. 1 auf Seite 47) Damit wird die Stromzufuhr zur Gebläsekonvektor-Einheit abgeschaltet. Ein separater Trennschalter wird an die Kondensatoreinheit angeschlossen. Beide Schalter müssen vor der Wartung der Geräte ausgeschaltet sein.

  • Seite 28: Installation

    über den angegebenen Prüfdruck setzen. Beachten Sie das Wine • Guardian-Datenblatt auf den Seiten 26 und 27. • Verwenden Sie den Wine Guardian nicht in der Nähe von Wasser. Keine Zuluft- oder Rückluftgitter oder -rohre blockieren. Die Installation muss •...

  • Seite 29: Planung Der Installation

    Planung der Installation WICHTIG Die Installation von Wohn- und Gewerbesplitsystemen muss von qualifizierten Personen durchgeführt werden Servicetechniker mit entsprechender Schulung in der Installation, Inbetriebnahme, Wartung und Reparatur dieser Systeme. Eine Zertifizierung für den Umgang mit Kältemitteln ist ebenfalls erforderlich. Adressierung von elementen im planungsprozess ...

  • Seite 30: Installation Des Deckenventilatorkonvektors

    Installation des Deckenventilatorkonvektors Die Deckeneinheit besteht aus drei Hauptbestandteilen, die für eine ordnungsgemäße Installation erforderlich sind - dem Gehäuse des Ventilatorkonvektors, dem Befestigungsflansch und dem überstreichbaren Deckengitter. Das Gehäuse des Ventilatorkonvektors hat einen Rückluftteil, der die Luft durch den Verdampfer- Konvektor leitet, einen Zuluftteil mit Lüfterzarge, zwei motorisierte Impeller und optionale Heizelemente.
  • Seite 31 - RJ9-Steuerkabelverbindung zur Schnittstellenfernsteuerung und optionalen fernbedienten Sensoren. - Anschluss der Abflussleitung. - Optionaler Befeuchteranschluss Bei der Installation des Wine Guardian Deckensystems ist es wichtig, die Ausrichtung der Einheit zu erfassen, wo sich die Versorgung und der Rücklauf in Bezug auf die Anschlusspunkte...
  • Seite 32 ("Bauanleitung für Weinkeller") von Wine Guardian als Hilfe an. Der erste Schritt des Installationsprozesses besteht darin, alle Versorgungsleitungen in den Deckenbereich zu verlegen, in dem das Wine Guardian Deckensystem montiert werden soll. Erforderliche Anschlüsse: Kältemittelleitungen, Hauptstromversorgung, Abflussleitung, RJ9-Steuerkabel, 24- Volt-Steuerung zum Verdichter und optionaler Befeuchteranschluss.
  • Seite 33 Stellen Sie sicher, dass Sie die Lage der Balken berücksichtigt haben, bevor Sie das Loch für die Einheit schneiden. Bei alten Bausubstanzen sind alle Vorkehrungen zu treffen, um sicherzustellen, dass der Montagebereich vor dem Schneiden der Decke frei ist und keine Versorgungsleitungen vorhanden sind.
  • Seite 34 Sobald der Ventilatorkonvektor installiert ist, schließen Sie die Versorgungseinrichtungen an das Gerät an. Beginnen Sie mit der Kältemittelleitung. Die Wine Guardian-Einheit wird komplett mit Swagelok Rohrleitungsanschlüssen an der Saugleitung und der Flüssigkeitsleitung geliefert. Für eine ordnungsgemäße Befestigung, befolgen Sie die Anschlussanweisungen des Herstellers ab Seite 35.
  • Seite 35 GEFAHR VON PERSONEN- ODER SACHSCHÄDEN Überprüfen Sie die Tragkonstruktion auf ihre Tragfähigkeit, damit sichergestellt ist, dass sie den Wine Guardian tragen kann. Alle Stützen müssen so gestaltet sein, dass sie den geltenden örtlichen Vorschriften und Verordnungen entsprechen. Wenden Sie sich im Zweifelsfall an einen...

  • Seite 36: Installieren Des Kondensatablassanschlusses

    Installieren des Kondensatablassanschlusses Die Wine Guardian-Einheit liefert die Entfeuchtung des Innenraumes des Weinkellers. Sie kühlt die Luft bis auf den Taupunkt ab, der dem Temperatursollwert der Schnittstellenfernsteuerung entspricht. Wenn die Dampfsperre des Weinkellers schlecht konstruiert ist oder sich überschüssige Feuchtigkeit in der Umgebung befindet, kann das Gerät übermäßige Mengen an Feuchtigkeit aus dem Weinkeller...
  • Seite 37 ■ Mischen Sie keine Materialien oder Bestandteile von verschiedenen Herstellern miteinander - Rohre, Hülsen, Muttern und Befestigungsteile. ■ Befestigungsteile niemals drehen. Stattdessen, die Befestigungsteile halten und die Mutter drehen. ■ Vermeiden Sie unnötige Demontage unbenutzter Befestigungsteile. ■ Verwenden Sie nur lange Reduzierstücke in Swagelok Innengewinde-Endverbindungen. Siehe die unten beginnenden Anweisungen für die Installation von Swagelok Rohrverschraubungen, O- Dicht-Steckverbindern, Kappen und Verschlüsse, Anschlussverbindungen, Rohradaptern, positionierbaren Winkelstücken und T-Stücken, Schweißfittings, Tiefenmarkierungswerkzeug und...

  • Seite 38: Wiederzusammenbau - Alle Größen

    Wiederzusammenbau - Alle Größen Sie können Swagelok Rohrverschraubungen viele Male zerlegen und wieder zusammenbauen. Vor der Demontage einer Swagelok Rohrverschraubung muss das System immer drucklos gemacht werden. Vor der Demontage ist das Rohr auf der Rückseite der Mutter zu markieren; markieren Sie eine Linie entlang der Abflachungen von Mutter und Befestigungsteil.

  • Seite 39: Verkabelung Des Ventilatorkonvektors Für Die Stromversorgung

    DARF NICHT VERÄNDERT WERDEN.  Verwenden Sie keine Verlängerungskabel. WICHTIG Die Stromversorgung muss 115 Volt AC 1 Phase, 60 Arbeitstakte, für die Modelle CS025 und CS050 und 220/240 Volt, 1 Phase, 50 Arbeitstakte, für das Modell WGC60 betragen. Diese dürfen nicht mehr als plus oder minus 4% schwanken, da sonst Schäden an der Einheit...

  • Seite 40: Installation Des Verdichters

    Installation des Verdichters • Verdichter sind werksseitig mit einem Aluminium-Außengehäuse zum Schutz vor Witterungseinflüssen montiert. • Um den Umfang des Verdichters herum sind mindestens 12 Zoll (30 cm) erforderlich, um einen ordnungsgemäßen Luftstrom über die Spule zu gewährleisten und einen angemessenen Luftausfluss zu liefern.

  • Seite 41: Größentabelle Für Split-System-Verbindungsleitungen

    "Gesamt" - (Höhe) (OD) gsisolation Verdampfer Linienlänge sdicke (in) ¼ inches 3/8 inches 3/8 inches 3/8 inches 50 feet 15 feet CS025 ¼ inches ½ inches 3/8 inches 3/8 inches* 50 feet 15 feet CS050 50Hz Modelle Modelle Flüssigkeits Saugleitung Maximaler leitung (OD) Minimum.

  • Seite 42: Beispiel Für Rohrkonfigurationen

    Beispiel für Rohrkonfigurationen Richtige Installation Falsche Installation Verdampfer Verdampfer Kondensator Verursacht eine Ölfalle Kondensator Verdampfer Verdampfer Kondensator Kondensator Verursacht eine Ölfalle Öl tritt aus dem Kondensator Kondensator aus Kondensator Verdampfer Verdampfer Kondensator Kondensator Weicher Kupfer senkt Verdampfer sich ab und verursacht Verdampfer eine Ölfalle...

  • Seite 43: Dichtheitsprüfung Und Evakuierungsprozess

    Dichtheitsprüfung und Evakuierungsprozess • Setzen Sie die Verbindungsleitungen, einschließlich des Ventilatorkonvektors, der Anschlüsse und der Lötverbindungen unter Druck und prüfen Sie sie auf Leckagen, indem Sie für die Dichtheitsprüfung das vorgesehene Betriebskältemittel, Stickstoff oder trockene Luft verwenden. Für die Dichtheitsprüfung wird ein Druck empfohlen, der dem auf dem Typenschild des Geräts angegebenen Prüfdruck auf der Niederdruckseite entspricht.
  • Seite 44 Hauptstromversorgung COM-Anschlüsse 24-Volt-Anschluss vom Verdichter Abb. 1 Abb. 2 Abb. 3 • Der Verdichter muss fest verdrahtet sein, damit die bemessene Hochspannung zur werksseitig installierten Schaltvorrichtung im Gehäuseschrank auf die Leitungsseite (L1 und L3) der Schaltvorrichtung gebracht werden kann. Verwenden Sie Tabelle 1, um das empfohlene Minimum an AWG zu ermitteln, VERWENDEN SIE NUR KUPFERDRAHT.

  • Seite 45: Kältemittelfüllung

    Empfohlenes Minimum Verdichter DS025 DS050; WGS75 Kältemittelfüllung HINWEIS: Die DS- und WGS-Verflüssigungssätze verwenden ein Headmaster- Steuerventil, um den Kopfdruck bei Anwendungen mit niedriger Umgebungstemperatur zu steuern. Daher ist eine spezielle Aufladung erforderlich, wie nachstehend beschrieben. Bestimmen der Ladungsmenge - XLA-Systeme (Low Ambient und Extrem Low Ambient): Bei der Verwendung der Kopfdruckregelung auf der Kältemittelseite in einem System ist einer der wichtigsten Faktoren die Bestimmung der gesamten Kältemittelfüllung im System.

  • Seite 46: Ladesysteme Mit Sporlan-Kopfdruckregelung Bei Temperaturen Unter 21 ° C (Unter Verwendung Normaler Evakuierungsverfahren)

    Ladesysteme mit Sporlan-Kopfdruckregelung bei Temperaturen unter 21 ° C (unter Verwendung normaler Evakuierungsverfahren): HINWEIS: Das Verfahren ist sehr kritisch, wenn Sie in Umgebungen mit einer Temperatur unter 21 ° C aufladen. Befolgen Sie unbedingt die folgenden Schritte. Andernfalls wird das System überlastet 1.

  • Seite 47: Überhitzung

    WGS75 für WGC60-system 64 Unzen Gesamtladung 16 Unzen Gesamtladung (1893cm Aufpreis für Xtreme Low Ambient-Systeme (XLA-Option) Für Systeme mit installierter XLA-Option von Wine Guardian. Fügen Sie dem System die folgende zusätzliche Gebühr hinzu. SS018, DS025, DS050 4,0 oz WGS25, WGS40, WGS75...

  • Seite 48: Betriebsdiagramm Des Geteilten Systems

    DS088, DS200 6,0 oz WGS100, WGS175 6,0 oz Vergleichen Sie nach dem Aufladen des Systems den Druck auf der oberen Seite des Systems mit dem „Ausgangsleitungsdruck“, der in der „Betriebsübersicht für geteilte Systeme“ auf Seite 50 aufgeführt ist, um einen ordnungsgemäßen Betrieb sicherzustellen. Wenn die tatsächlichen Auslassdrücke nicht mit der Tabelle übereinstimmen, vergleichen Sie die Unterkühlungswerte, da möglicherweise eine zusätzliche Gebühr erforderlich ist.

  • Seite 49: Thermostat Und Kommunikationskabel Installieren

    - Stellt über einen von zwölf auswählbaren Kanälen über eine Funkfrequenzverbindung eine drahtlose Verbindung mit der Wine Guardian-Einheit her. WICHTIG Die drahtlose Installation kann je nach Gebäudekonstruktion und Entfernung zwischen der Wine Guardian- Einheit und dem Remote-Schnittstellen-Controller und / oder den Remote-Sensoren zu eingeschränkten Kommunikationsreichweiten und Konnektivitätsproblemen führen.

  • Seite 50: Controller-Spezifikation

    Controller-Spezifikation Anwendung Nur WG, einstufiges Kühlen oder Heizen Befeuchtung Programmierbar Nein Umstellung Auto oder manuell, Lüfter EIN oder AUTO Farbe (nur) Schwarz Benutzeroberfläche Touchscreen Automatische Abtaukontrolle Ja, mit der Option „Serviertemperatur“ Anschluss Kommunikation - RJ-9-Kabel Reichweite der Wireless-to-base-Kommunikation 40’ Sichtlinie Wireless-to-Base-Kanäle Fernsensoren Ja, verkabelt oder kabellos...

  • Seite 51: Anbringen Des Remote-Schnittstellen-Controllers

    Wenn Sie mehrere Remote-Schnittstellen verwenden, verbinden Sie jeden Sensor über ein RJ-9-Kabel miteinander oder erwerben Sie einen RJ-9-Splitter für das Gerät. 6. Befestigen Sie den Controller an der Wand 7. Schließen Sie das Kommunikationskabel wieder an der Seite der Abb. 5 Wine Guardian-Kühleinheit an.

  • Seite 52: Anbringen Des Remote-Schnittstellen-Controllers (Drahtlos)

    Anbringen des Remote-Schnittstellen-Controllers (drahtlos) 1. Trennen Sie das Kabel des Controllers von der Seite der Wine Guardian-Einheit und bewahren Sie es für eine spätere Verwendung auf. 2. Bringen Sie den Remote-Schnittstellen-Controller so an, dass er nicht in der Nähe von Türen, Ecken, Luftauslässen, Zugluft oder wärmeerzeugenden Geräten auf einem festen...

  • Seite 53: Installation Des Wine Guardian-Remote-Sensors

    Installation des Wine Guardian-Remote-Sensors Der drahtlose Remote-Sensor ist nur ein kombinierter Temperatur- und Feuchtigkeitssensor. Er ist für die Montage im Weinkeller konzipiert und kann in Kombination mit der Remote-Schnittstelle oder mit bis zu zwei zusätzlichen Remote-Sensoren zum Lesen und Steuern mehrerer Bereiche im Weinkeller verwendet werden.
  • Seite 54 Bohren Sie zwei 1/8-Zoll-Löcher und setzen Sie Anker in die Montagefläche ein. Bei der Befestigung an einem Wandpfosten oder einem Regalsystem sind möglicherweise keine Anker erforderlich. Setzen Sie die Schrauben in die Löcher ein und testen Sie die Montage der Rückplatte, um sicherzustellen, dass sie problemlos auf den beiden Schrauben sitzt und frei auf der Schlitzöffnung nach unten gleitet (Abb.

  • Seite 55: Montage Des Verkabelten Remote-Sensors (Drahtlos)

    Montage des verkabelten Remote-Sensors (drahtlos) 1. Trennen Sie das Kabel des Controllers von der Seite der Wine Guardian-Einheit und bewahren Sie es für eine spätere Verwendung auf. 2. Planen Sie die Montage des Remote-Sensors auf einem festen Untergrund, fern von Türen, Ecken, Luftauslässen, Zugluft oder wärmeerzeugenden...

  • Seite 56: Anleitung Zum Pairing Von Remote-Sensoren - Mehrere Sensoren (Drahtlos)

    Anleitung zum Pairing von Remote-Sensoren – Mehrere Sensoren (drahtlos) Wenn Sie in Ihrer Anwendung mehrere entfernte Temperatur- / Feuchtigkeitssensoren verwenden, beachten Sie die folgenden Abbildungen und Verfahren, um die Gerätenummer der einzelnen Fernsensoren (maximal drei Fernsensoren) zu ändern. Jeder Fernsensor muss eine eigene Gerätenummer haben und sich auch auf demselben HF-Kanal (Einstellung 31) wie das System befinden, mit dem er gekoppelt wird.

  • Seite 57: Standard-Controller-Funktionen

    • Drücken Sie die Pfeiltasten nach oben oder nach unten, um die Luftfeuchtigkeit auf den gewünschten Sollwert einzustellen. Hinweis: Es muss ein Wine Guardian- Luftbefeuchter installiert sein und Einstellung 6 muss auf „1“ oder „2“ eingestellt sein, bevor der Controller die prozentuale...
  • Seite 58 Einstellung 6 zu gelangen. • Drücken Sie die Pfeiltasten „nach oben“ oder „nach unten“, um den gewünschten Sollwert einzustellen. Die Werkseinstellung ist Null (0). Null (0) = Kein Luftbefeuchter Ein (1) = Integrierter Wine Guardian- Luftbefeuchter Zwei (2) = Standalone-Luftbefeuchter mit Fernbedienung...
  • Seite 59 Die Antikurzzykluszeit des Kompressors ist die zulässige Zeitspanne zwischen dem Anhalten und dem Neustart des Kompressors. Schneller Start / Stopp von Kompressoren kann zu vorzeitigem Ausfall führen. WINE GUARDIAN EMPFIEHLT KEINE EINSTELLUNGEN, DIE UNTERHALB DER WERKSEINSTELLUNG LIEGEN. Abtausensor Einstellung 9 aktivieren / •...
  • Seite 60 Abschalt- Einstellung 11 temperatur für • Drücken Sie die Taste „Einstellungen“, um zu das Abtauen Einstellung 11 zu gelangen. • Drücken Sie die Pfeiltasten „nach oben“ oder „nach unten“, um den gewünschten Sollwert einzustellen. Diese Einstellung ist von 35°F bis 50 °F einstellbar.
  • Seite 61 Differenztempera Einstellung 15 tureinstellung • Drücken Sie die Taste „Einstellungen“, um zu Einstellung 15 zu gelangen. • Drücken Sie die Tasten „nach oben“ oder „nach unten“, um den gewünschten Sollwert einzustellen. Diese Einstellung ändert die Einschalttemperatur des Systems / Kompressors über dem Sollwert. Die Werkseinstellung beträgt 1 °F.
  • Seite 62 Remote- Einstellung 30 Benutzer- • Drücken Sie die Taste „Einstellungen“, um zu Einstellung 30 zu gelangen. oberfläche • Drücken Sie die Tasten „nach oben“ oder definieren „nach unten“, um den gewünschten Sollwert einzustellen. 1 = Remote-Benutzeroberfläche Nr. 1 im Weinkeller installiert und aktiviert 2 = Remote-Benutzeroberfläche Nr.
  • Seite 63 Thermistor 3 Einstellung 42 Nicht verfügbar Reserviert für Thermistor Einstellung 43 Thermistor 4 • Drücken Sie die Taste „Einstellungen“, um zu Einstellung 43 zu gelangen. Keine Einstellungsänderung. Zeigt die Temperatur des Abtausensors an. Reserviert Einstellung 44 - 49 Reserviert für zusätzliche Felder. Ausgabetest Einstellung 50 •...

  • Seite 64: Alarmcodes

    Einstellung 72 Standardmodus • Drücken Sie die Taste „Einstellungen“, um zu Einstellung 72 zu gelangen. • Drücken Sie die Tasten „nach oben“ oder „nach unten“, um den gewünschten Sollwert einzustellen. Sollwert des Anfangsmodus. Wird bei Stromausfall auf diese Einstellung zurückgesetzt. 1 = Auto 2 = Kühlen 3 = Heizen...
  • Seite 65 DIESER ALARM ZWINGT DAS !1 = SYSTEM SICH AUSZUSCHALTEN Hochdruckschalterfehler (!1) bleibt auf dem Bildschirm sichtbar, bis der Schalter zum Zurücksetzen des Hochdrucks zurückgesetzt wurde. Weitere Informationen zur Fehlerbehebung finden Sie auf Seite 57 in der „Anleitung zum Zurücksetzen des Hochdruckschalters“.
  • Seite 66 !ACHTUNG! Mehrere Einheiten können nicht gleichzeitig eingestellt werden. Stellen Sie sicher, dass während des Pairings einer Einheit andere Geräte vom Stromnetz getrennt sind, um zu gewährleisten, dass keine Kommunikationsprobleme zwischen Wine Guardian-Einheiten...

  • Seite 67: Checklisten Zur Inspektiion Und Inbetriebnahme

    Checklisten zur Inspektiion und Inbetriebnahme Empfangen und prüfen  Gerät unbeschädigt empfangen  Gerät komplett wie bestellt einschließlich Zubehör erhalten Handhabung und Installation  Gerät auf fester Oberfläche montiert  Genugend Platz für Zugang zu Gerät and Zubehör gelassen  Korrekte Stromversorgung vorhanden ...

  • Seite 68: Inbetriebnahme Und Betrieb Des Wine Guardian Split-Systems

    Inbetriebnahme und Betrieb des Wine Guardian Split- Systems Nun, da die Installation abgeschlossen ist, stellen Sie sicher, dass alle Leitungen und elektrischen Verbindungen sicher sind. Ersetzen Sie alle Platten, die während der Installation entfernt wurden. VORSICHT VERLETZUNGSGEFAHR DECKEN SIE ALLE ÖFFNUNGEN DER EINHEIT AB, UM ZU VERHINDERN, DASS IHRE HAND ODER IHR FINGER IN DIE EINHEIT GELANGT.

  • Seite 69: Einheit Radein

    Einheit radeIn Die Lüfter laufen noch einige Minuten, wenn das Gerät ausgeschaltet ist. Das ist normal. Wenn das Gerät mit einer Xtreme-Umgebungssteuerung ausgestattet ist, schaltet sich der Kondensatorlüfter auch ein und aus, während er abkühlt. Dies hält den Kopfdruck auf den Kompressor unter extrem niedrigen Umgebungsbedingungen aufrecht und ist normal.

  • Seite 70: Wartung

    Probleme bei der Raumluftqualität hervorrufen können. Wenn Sie Schimmel entdecken, entfernen Sie diesen unverzüglich und säubern Sie den Teil des Gerätes gründlich. Das Wine Guardian Gerät erfordert nur einen minimalen Wartungsaufwand. Das Kühlsystem ist hermetisch abgedichtet und zudem wartungsfrei. Die Ventilatoren sind dauergeschmiert und somit wartungsfrei.

  • Seite 71: Reinigen Sie Das Kondensatablasssystem

    Reinigen Sie das Kondensatablasssystem Das Kondensatablasssyst em f ängt Staub und Schmutz auf. Reinigen Sie das Entwässerungssystem einmal im Jahr. 1. Schalten Sie die Leistungsschalter aus, die die Deckeneinheit und die Kondensationseinheit mit Strom versorgen. 2. Entfernen Sie das Deckengitter, indem Sie die beiden (2) Halteklammern aufstemmen. Lassen Sie den K hlergrill nach unten und vom Ger t weg...

  • Seite 72: Reinigen Des Luftbefeuchters (Optional)

    Installieren Sie die Kondensatwanne wieder, indem Sie das Aufnahmerohr wieder anbringen und das Steuerkabel wieder anschließen. Setzen Sie das geschlitzte Ende der Kondensatablaufwanne in die Halterung ein und schwenken Sie die Wanne nach oben, sodass das Loch am gegenüberliegenden Ende des Schlitzes mit dem Loch im Gehäusesystem des Deckensystems übereinstimmt.Insert the retaining screw and tighten.

  • Seite 73: Wartungsplan

    Wartungsplan Monatlich (Oder vierteljährlich, abhängig von den Gegebenheiten des jeweiligen Kellers) Überprüfen und entleeren Sie den Siphon - reinigen Sie diesen wenn nötig.  Achten Sie auf Geräusche oder Vibrationen.  Überprüfen Sie das Gerät auf kurze Laufzyklen – ein sich An- und Wiederausschalten der Verdichtereinheit mehr als acht Mal/Stunde.

  • Seite 74: Fehlerbehebung

    Fehlerbehebung WARNUNG LESEN SIE DIE SICHERHEITSHINWEISE IN DEM KAPITEL „SICHERHEIT“ DIESES WINE GUARDIAN HANDBUCHS DURCH UND GEHEN SIE SICHER, DASS SIE DIESE VERSTANDEN HABEN, BEVOR SIE FORTFAHREN. Weitere Informationen finden Sie auf unserer Seite zur Fehlerbehebung unter wineguardian.com/troubleshooter. Typische Startschwierigkeiten Mögliche Ursache Lösung Nicht richtig montierte, ungeeignete oder defekte...

  • Seite 75: Das Gerät Ist In Betrieb Und Bläst Die Verdampferluft Aus

    Das Gerät ist in Betrieb und bläst die Verdampferluft aus, Aber die Luftzufuhr ist nicht kälter als die Rückluft aus dem Keller. Mögliche Ursache Lösung Überprüfen Sie die Einstellungen der Remote Interface- Die Remote Interface-Steuerung ist nicht eingerichtet Steuerung in dem dafür vorgesehenen Handbuch. Hochdruckschalter ist offen (Taste nach oben) ein Der Kompressor ist nicht in Betrieb Alarmzeichen erscheint auf der Local-User-Interface-...

  • Seite 76: Die Luftfeuchtigkeit Ist Ohne Optionalen Luftbefeuchter Zu Gering

    Erhöhen Sie den Temperatursollwert Die Luftfeuchtigkeit ist ohne optionalen Luftbefeuchter zu gering Mögliche Ursache Lösung Dem Keller wird keine Feuchtigkeit zugeführt. Fügen Sie einen Wine Guardian Luftbefeuchter oder Raumbefeuchter hinzu. Die Luftfeuchtigkeit ist mit optionalem Luftbefeuchter zu gering Mögliche Ursache Lösung...

  • Seite 77: Die Luftfeuchtigkeit Ist Zu Hoch, Wenn Das Gerät In Betrieb Ist, Aber Nicht Kühlt

    Servicetechniker. Der Hochdruckschalter hat das Gerät abgeschaltet Das Wine Guardian Gerät besitzt einen automatischen Reset-Hochdruckschalter im Kühlungssystem. Dieser Schalter schaltet den Kompressor und den Kondensator aus, wenn der Hochdruck im System zu stark ist. Er dient dazu den Kompressor zu schützen. Ein eingeschränkter Luftstrom durch den Kondensator ist der häufigste Grund weshalb der Druck zu hoch wird.

  • Seite 78: Anweisungen Zum Zurücksetzen Des Hochdruckschalters

    Mögliche Ursache Lösung Der Kopfdruck im Gerät ist zu hoch, weil ein Entfernen Sie das Hindernis an der Hindernis den Luftstrom einschränkt Kondensatoreinheit oder reinigen Sie die Kondensatorspule. Starten Sie das Gerät dann neu, nachdem Sie den Hochdruckschalter zurückgesetzt haben. Anweisungen zum Zurücksetzen des Hochdruckschalters 1.

  • Seite 79: Erweiterte Fehlerbehebung

    Erweiterte Fehlerbehebung WICHTIG Dieser Abschnitt ist nur für qualifizierte Kältetechniker bestimmt. Der Techniker sollte alle zuvor genannten Schritte der Fehlerbehebung erneut ausführen, bevor er zu diesen weitaus technischeren Lösungen übergeht. Verdampferspule ist eingefroren Mögliche Ursache Lösung Befüllung ist zu gering Überprüfen Sie das Schauglas Überprüfen Sie auf Lecks TXV funktioniert nicht...

  • Seite 80: Kontakt Und Garantieinformationen

    Garantie und Gewährleistungsabwicklung Die Seriennummer des Wine Guardian Gerätes ist auf allen Versandlisten und Frachtbriefen vermerkt und wird zusammen mit dem Versanddatum für Garantiezwecke bei Wine Guardian aufbewahrt. Alle Mitteilungen hinsichtlich der Garantie müssen die Modell- und Seriennummer des Gerätes beinhalten.

  • Seite 81: Garantie

    Ihre Wine Guardian Garantie an Ihren Händler. ALLGEMEINES Wine Guardian garantiert dem rechtmäßigen Käufer, dass die gekaufte Ware und Teile für einen Zeitraum von zwei (2) Jahren ab dem Datum der Rechnungsstellung frei von Material- und Verarbeitungsfehlern zu sein haben, vorausgesetzt, diese wurden ORDNUNGSGEMÄSS VERWENDET UND GEBRAUCHT.
