PREISING PG3EC Gebrauchsanleitung Seite 4

Beschreibung des Arbeitsablaufes:
Das Abmantelungsgerät ist nur an den orangen Griffen unterhalb der
Griffbegrenzung zu handhaben! Der Arbeitskopf ist keine Handhabe!
Ausführen des ersten Rundschnittes
Siehe auch nebenstehende Abbildung: Abmantelungsgerät öffnen,
so an der gewünschten Stelle auf das Kabel aufsetzen, sodass sich
dieses zwischen den 3 bzw. 4 Rundschnittklingen befindet.
Griffe zusammendrücken, ≥ 95° drehen, Rundschnitt ausgeführt.
Ausführung des zweiten Rundschnittes
Siehe auch nebenstehende Abbildung: (falls erforderlich z.B. bei
Erstellen einer T-Muffe für Hausanschluss)
Abmantelungsgerät öffnen, an der gewünschten Stelle auf das Kabel
aufsetzen, sodass sich dieses zwischen den 3 bzw. 4 Rundschnitt -
klingen befindet. Griffe zusammendrücken, ≥ 95° drehen, Rundschnitt
ausgeführt.
Ausführung des Längsschnittes
Siehe auch nebenstehende Abbildung: Klingenschutz um 180° schwen-
ken, sodass das untere Klingenteil freiliegt, Abmantelungsgerät öffnen
und die vordere weiße Kunststoffrolle mittig so unter dem Kabel
positionieren, dass sich die Längsschnittklinge in Schnittrichtung mittig
über dem Kabel – am bereits ausgeführten Rundschnitt – befindet.
Griffe zusammendrücken und in Achsrichtung bis zum 2. Rundschnitt
bzw. Kabelende ziehen.
Entfernen des Kabelmantels
Siehe auch nebenstehende Abbildung: Abmantelungsgerät öffnen und
obere Griffklaue im Längsschnitt ansetzen; unteres Gegenlager um
ca. 140° versetzt ansetzen, Griffe zusammendrücken und Kabelmantel
aufziehen.
Empfehlung: Bei harten Kabelmänteln Griffklaue im Kreuzungspunkt
Rund-/Längsschnitt ansetzen.
Pflege
Abmantelungsgerät von Verunreinigungen freihalten (Reinigung ist mit einem
in Alkohol, Spiritus oder Waschbenzin getränktem Tuch oder warmer Seifen-
lauge möglich). Klingenachsen regelmäßig fetten – handelsübliche Fette
verwenden! Überschüssiges Fett entfernen! Leichtlaufende Klingen reduzieren
den erforderlichen Kraftaufwand!
Lagerung und Transport
Werkzeuge für Arbeiten an unter Spannung stehenden Teilen (AuS) grundsätzlich getrennt von
anderen Werkzeugen aufbewahren. Geeignete Aufbewahrungsbehältnisse (z.B. Werkzeugtasche
für isolierte Werkzeuge) oder Aufbewahrungstasche aus Gewebekunstleder (Tasche-T).
Nicht in der Nähe von Wärmequellen (z.B. Dampfleitungen) lagern.
Werkzeuge für AuS immer trocken lagern. Feuchte oder nasse Werkzeuge vor Gebrauch trockenwischen.
Regelmäßige Prüfungen
Es wird eine jährliche Sichtprüfung durch eine befähigte Person empfohlen, um die Eignung des
Werkzeuges für die weitere Verwendung festzustellen (DGUV Regel 103-011).
Empfehlung
Um das Verständnis für die Funktion sowie ein schnelles und sicheres Arbeiten mit den Abmantelungs -
geräten vor Ort zu unterstützen, wird empfohlen, im Rahmen der Ausbildung die Handhabe an Kabel -
mustern zu üben. Der Hersteller kann hier um Unterstützung gebeten werden.

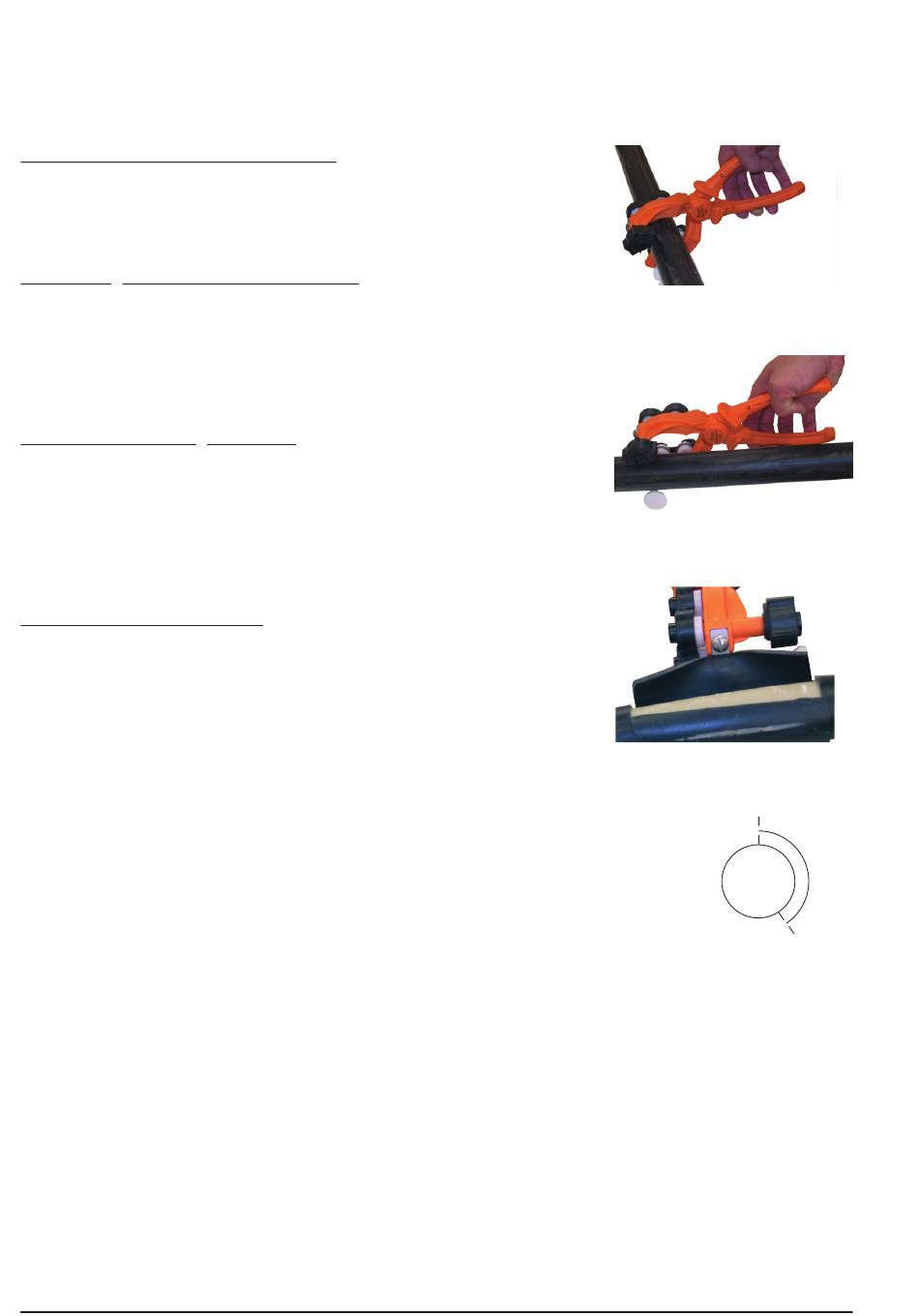

Ausführung des Rundschnittes
Ausführung des Längsschnittes
Entfernen des Kabelmantels
obere Klaue
Kabel/
Ader
140°
untere
Klaue
