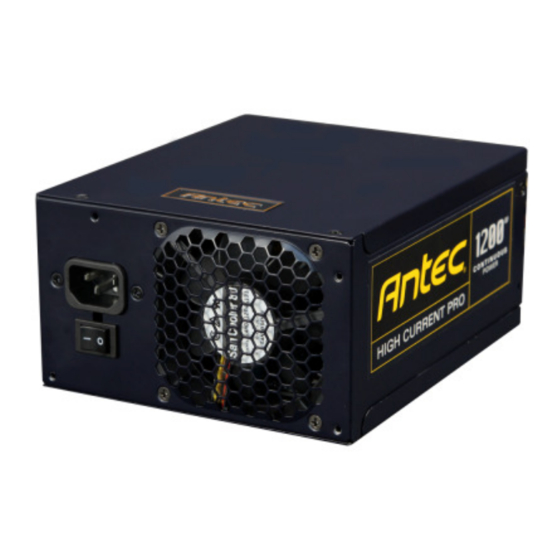

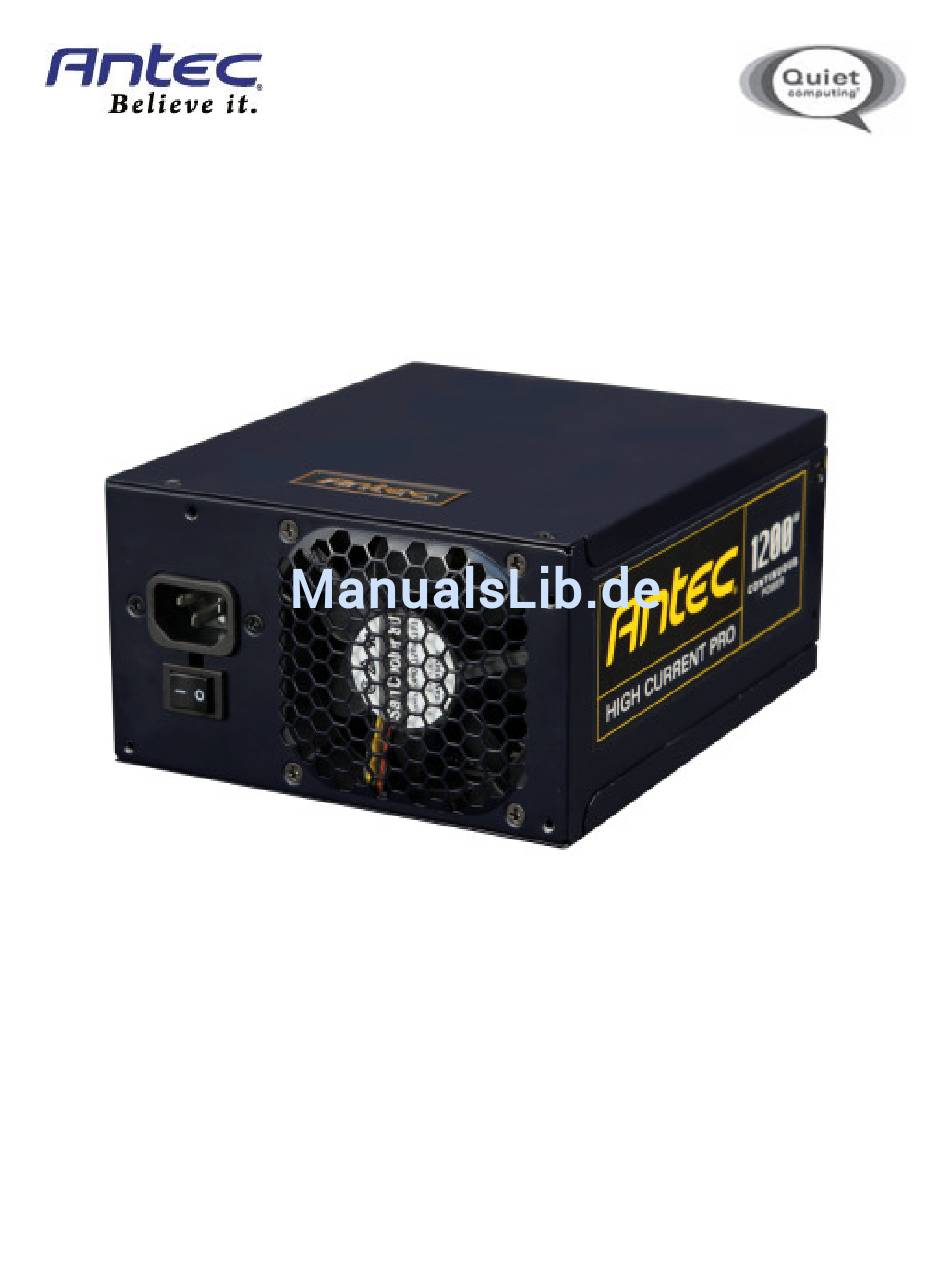

- Seite 1 HCP-1200 N ETZTEIL EDIENUNGSANLEITUNG...
- Seite 2 TANDARDS UND UNKTIONEN Das HCP-1200, die mit den Spezifikationen EPS12V v2.91 und ATX12V v2.3 kompatibel sind, bieten einen Universaleingang, der die Spannung automatisch auf Wechselstromquellen zwischen 100V und 240V umschaltet. Sie bieten außerdem Blindstromkompensation (Active PFC), die durch Veränderung der jeweiligen Form der Eingangswelle den Leistungsfaktor des Netzteils verbessert und so die Übertragung über das Stromnetz ermöglicht.
- Seite 3 Last (% der Nennausgangsleistung) zum Umweltschutz bei. NVIDIA™ SLI™-R EADY CERTIFIED Das HCP-1200 von Antec ist SLI™-Ready und eignet sich damit hervorragend für den parallelen Einsatz mehrerer Highend-Grafikkarten. USGANGSLEISTUNG Das HCP-1200 Netzteil verwendet zur Stromverteilung separate Ausgangsschienen, von denen manche eine Mindestlast zum Betrieb erfordern.
- Seite 4 Eine Liste der angeschlossenen/optionalen Kabel finden Sie in Tabelle 3. ODULARE TECKER Auf der Rückseite Ihres HCP-1200 Netzteils sind drei schwarze 5 Pin und zwei rote 10 Pin Steckerbuchsen. Die schwarzen Steckerbuchsen werden für Molex oder SATA Kabel verwendet und die Roten für PCI-Express Stecker. +12 V ISTRIBUTION Das HCP-1200 verfügt über acht separate +12 Volt Ausgangsschienen.
- Seite 5 ABELLE Kabel-anzahl Stromanschlüsse Komponenten-Name Beschreibung 24-pin (20+4) Hauptanschluss 8-pin (4+4) ATX 12V/EPS 12V 8-pin EPS12V Stromversorgungseinheit Direkte Verkabelung 4 x 8-pin (6+2) PCI-E 3 x SATA-Anschlüssen 3 x Molex-Anschlüssen EPS12V-Anschluss m/ cable eins EPS12V CPU Anschlüss Molex-Anschluss Mit drei Molex-Anschlüssen m/Kabel Molex-Anschluss + Mit drei Molex-Anschlüssen und ein Floppy-...
- Seite 6 VORBEREITUNG UND AUFSTELLUNG AUFSTELLUNG: Installieren Sie die HCP-1200-Stromversorgungseinheit mit den vier mitgelieferten Schrauben oben oder Stromversorgungseinheit mit den vier mitgelieferten Schrauben oben oder Stromversorgungseinheit mit den vier mitgelieferten Schrauben oben oder unten im Gehäuse. Wenn Sie nicht sicher sind, welches Netzteil angeschlossen werden soll, schlagen Sie im unten im Gehäuse.
- Seite 7 Draht, der SATA-Stecker zusätlich noch über einen orangefarbenen Draht Stecker zusätlich noch über einen orangefarbenen Draht. 8. Sobald Sie alle Anschlüsse vorgenommen haben, bringen Sobald Sie alle Anschlüsse vorgenommen haben, bringen Sie den Netzschalter des HCP-1200 1200 in die Position “|”. Jetzt können Sie Ihren PC einschalten...
- Seite 8 Fax: +31 (0) 10 437-1752 Technischer Support: USA und Kanada 1-800-22ANTEC customersupport@antec.com Europa +31 (0) 10 462-2060 europe.techsupport@antec.com www.antec.com © Copyright 2010 Antec, Inc. Alle Rechte vorbehalten. Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Teilweise oder gänzliche Wiedergabe ohne schriftliche Genehmigung ist untersagt.
