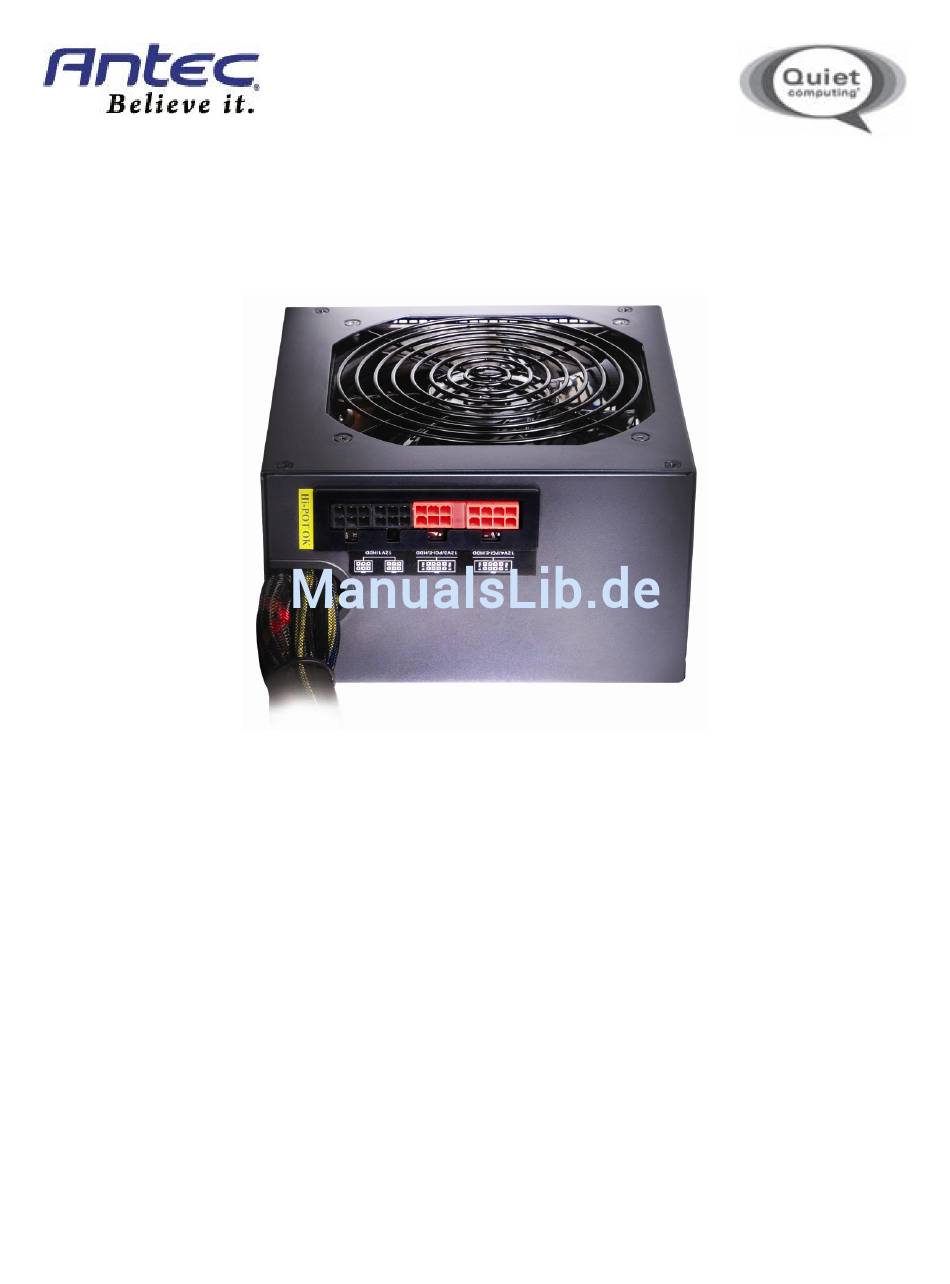

- Seite 1 650-W OWER ETZTEIL ENUTZERHANDBUCH...
- Seite 2 ENUTZERHANDBUCH EIHE OWER TP-650 N ETZTEIL Die fortschrittliche Netzteillösung Die Reihe TruePower New ist Antecs komplett ausgestattete Linie hochwertiger und zuverlässiger Netzteile. Die Reihe TruePower New vereint Spitzentechnologie und leistungsstarkes Design und stellt eine ideale Lösung sowohl für erfahrene Systembauer als auch qualitätsbewusste computerbegeisterte Anwender dar. Mit +12V auf ±3% regulierten Schienen liefert die Reihe TruePower New anforderungsgemäß...

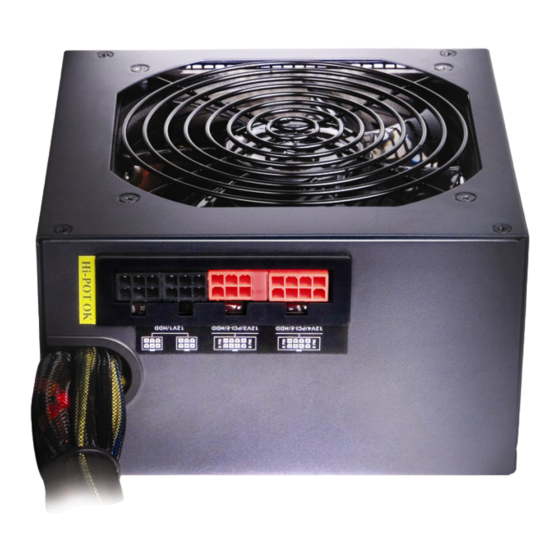

- Seite 3 Grafikkarten für eine überragende parallele Grafikverarbeitung. Modernes Kabelmanagement im Hybrid-Design Das TP-650 ist mit dem Advanced Hybrid Cable Management von Antec ausgestattet. Da hierbei nur wirklich benötigte Kabel permanent mit dem Netzteil verbunden sind, kann eine extrem hochwertige Stromversorgung gewährleistet werden.
- Seite 4 ABELLE Kabelanzahl Stromanschlüsse Komponentenname Beschreibung 24-pin (20+4)-Hauptanschluss 8-pin EPS 12V Netzteil 4-pin ATX 12V Keine Angabe Direkte Verkabelung 8-pin (6+2) PCI-E 3 x Molex + 1 x Floppy 3 x SATA Molex-Anschlüsse mit Verfügt über drei Kabel Molex-Anschlüsse SATA-Anschluss m/Kabel Mit drei SATA-Anschlüssen Verfügt über einen 6-Pin- und einen PCI-Express-Anschlüsse...
- Seite 5 ABELLE Stromanschlüsse Rail (20+4) Hauptanschluss 4-pin ATX 12V 8-pin EPS 12V PCI-E mit blauen Streifen PCI-E mit grünen Streifen Molex-Anschluss m/Kabel Serial-ATA-Anschluss m/Kabel BGABELEISTUNG Das TP-650 verteilt eine unterschiedliche Höchstzahl von Verstärkern auf jeder Schiene. Für die Abgabeleistung und die Regulierung der unterschiedlichen Spannungen siehe Tabelle 3. ABELLE Restwelligkeit &...
-
Seite 6: Installation
NSTALLATION Bauen Sie das Netzteil dann mit Hilfe der vier beiliegenden Schrauben in Ihr Gehäuse ein. Schließen Sie den 24-pin Hauptstromstecker an das Mainboard an. Wenn das Mainboard über einen 20-poligen Anschluss verfügt, nehmen Sie den 4-pin Aufsatz vom 24-pin Stecker ab. Hinweis: Der abnehmbare 4-pin Aufsatz kann nicht anstelle eines 4-pin +12-V-Steckers verwendet werden. - Seite 7 Schließen Sie zusätzliche beiliegende Kabel nur wenn unbedingt benötigt an das Netzteil an. Die roten Anschlüsse verwenden Sie für PCI-E-Kabel oder, falls nicht benötigt, für zusätzliche, mit dem Netzteil gelieferte Kabel. Schließen Sie das Wechselstromkabel an die Wechselstromeinführung am Netzteil an. Verwenden Sie auf jeden Fall das mit Ihrem TP-650 gelieferte Hochleistungskabel.
- Seite 8 Kundendienst: US & Canada 1-800-22ANTEC customersupport@antec.com Europa +31 (0) 10 462-2060 europe.techsupport@antec.com www.antec.com © Copyright 2009 Antec, Inc. Alle Rechte vorbehalten. Alle Markenzeichen gehören ihren jeweiligen Eigentümern. Ein Nachdruck dieses Handbuchs komplett oder in Auszügen ohne schriftliche Genehmigung ist verboten.
