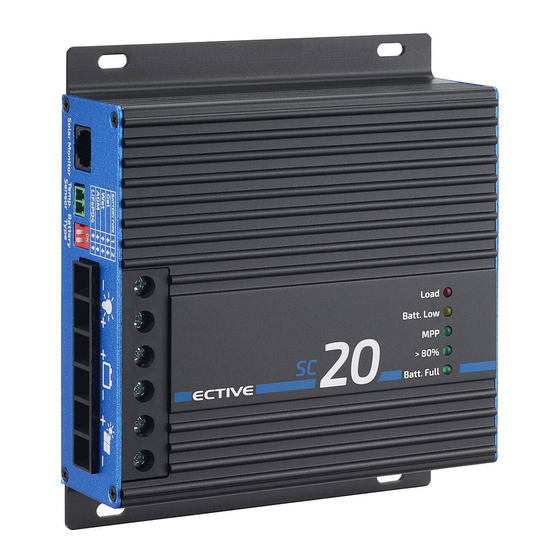

ECTIVE SC 20 Bedienungsanleitung

Mppt solar charge controller
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

MPPT SOLAR
CHARGE CONTROLLER
SC 20
Bedienungsanleitung
Operating Instructions

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ECTIVE SC 20

Inhaltszusammenfassung für ECTIVE SC 20

  • Seite 1 MPPT SOLAR CHARGE CONTROLLER SC 20 Bedienungsanleitung Operating Instructions...

  • Seite 2: Inhaltsverzeichnis

    Deutsche Version Herzlich Willkommen! . . . . . . . . . . . . . . . . . . . . 1 Sicherheitshinweise .

  • Seite 3: Herzlich Willkommen

    ECTIVE SC 20 Silent Herzlich Willkommen! Vielen Dank, dass Sie sich für den ECTIVE SC 20 MPPT- Solarladeregler entschieden haben! Bitte lesen Sie aufmerksam diese Anleitung, bevor Sie das Gerät installieren oder in Betrieb nehmen . ECTIVE steht für Lösungen zur Stromversorgung bei unschlagbarem Preis-Leistungs-Verhältnis .

  • Seite 4: Sicherheitshinweise

    ECTIVE SC 20 Silent Sicherheitshinweise • Im Inneren des Reglers befinden sich keine Teile, die vom Benutzer gewartet werden können . Versuchen Sie nicht, den Regler zu zerlegen oder zu reparieren . • Halten Sie Kinder von Batterien und Solarladeregler fern .

  • Seite 5: Eigenschaften Und Funktionen

    ECTIVE SC 20 Silent Eigenschaften und Funktionen Der ECTIVE SC20 MPPT Solarladeregler arbeitet als Bindeglied zwischen Solarmodulen und einer oder mehreren Batterien und eignet sich besonders für hochwertige Wohnmobile, Wohnwagen und zur Anwendung auf Booten . Im Vergleich zu herkömmlichen Solarladereglern bietet die MPPT-Technologie mehrere Vorteile .
  • Seite 6 ECTIVE SC 20 Silent Der MPPT-Solarladeregler arbeitet vollautomatisch . Er ist wartungsfrei und bietet folgende Funktionalität: • Vollständig digitale Technologie . Hohe Ladungs- umwandlungs effizienz von bis zu 98 % . • LED-Anzeige für Ladezustand und Batterieinformationen . • Automatische Erkennung von 12 V und 24 V .
  • Seite 7 ECTIVE SC 20 Silent die Daten bzgl . U und Temperatur in den Spezifikationen des Solarmoduls . Bedingungen, die die Wirksamkeit von MPPT einschränken Die U eines Solarmoduls sinkt mit steigender Temperatur des Moduls . Bei sehr heißem Wetter kann die U sogar unter die Batteriespannung fallen .
  • Seite 8 ECTIVE SC 20 Silent MPPT-Ladung In dieser Ladestufe hat die Batteriespannung noch nicht die Boost-Spannung erreicht und 100 % der verfügbaren Solarenergie werden zum Aufladen der Batterie verwendet . Boost-Ladung Wird die Batterie auf den Boost-Spannungswert aufgeladen, wird eine Konstantspannungsregelung verwendet, um eine Überhitzung und übermäßige Gasung der Batterie zu...

  • Seite 9: Montage-Hinweise

    ECTIVE SC 20 Silent Ausgleichsladung Bestimmte Arten von Batterien profitieren von der periodischen Ausgleichsladung . Stellt der Regler fest, dass die Batterie übermäßig entladen wird, aktiviert er automatisch die Ausgleichsladung, die 120 Minuten lang dauert . Montage-Hinweise • Beachten Sie alle Hinweise des Solarmodulherstellers .
  • Seite 10 ECTIVE SC 20 Silent • Lassen Sie bei der Arbeit mit Batterien besondere Vorsicht walten: Tragen Sie einen Augenschutz und stellen Sie Zugang zu sauberem Wasser sicher, um ggf . Batteriesäure bei Hautkontakt abzuwaschen . • Vermeiden Sie das gegenseitige Berühren von Drähten oder Polen .
  • Seite 11 ECTIVE SC 20 Silent löcher . Die Anschlüsse des Geräts sollen nach unten ausgerichtet sein . • Schützen Sie den Solarladeregler vor direkter Sonneneinstrahlung und anderen Wärmequellen . • Schützen Sie den Solarladeregler vor Schmutz und Feuchtigkeit . heiße Luft...

  • Seite 12: Den Regler Anschließen

    ECTIVE SC 20 Silent Kabelspezifikationen Achten Sie darauf, dass die Verkabelung den nationalen und lokalen Vorschriften entspricht . Relevante Kabelspezifikationen finden Sie in der folgenden Tabelle . Bitte beachten Sie, dass diese Werte nur als Hinweise dienen . Müssen große Entfernungen zwischen der PV-Anlage und dem Regler oder zwischen dem Regler und der Batterie überbrückt werden,...
  • Seite 13 ECTIVE SC 20 Silent Ströme geeignet sind . Beachten Sie beim Anschließen, die Schritte in folgender Reihenfolge auszuführen: Achtung: Stromschlaggefahr! Solarmodule können bei Sonnenlicht Leerlaufspannungen über 100 V erzeugen . Achtung: Explosionsgefahr! Bei Kurzschluss der Plus- und Minuspole der Batterie kann es zu einem Brand oder einer Explosion kommen .
  • Seite 14 ECTIVE SC 20 Silent 2. Anschließen des Solarmoduls Stellen Sie sicher, dass das Solarmodul vor einfallendem Licht geschützt ist und den maximal zulässigen Eingangsstrom nicht überschreitet . Schließen Sie das Solarmodul-Anschlusskabel unter Berücksichtigung der Polarität an den linken Anschluss des Solarladereglers (Solarmodul-Symbol) .

  • Seite 15: Led-Statusanzeigen

    ECTIVE SC 20 Silent Temperatur an der Batterie, um die Temperaturkompensation sehr akkurat kontrollieren . Bitte beachten Sie: • Die Polarität des Anschlusses ist unerheblich . • Wenn kein oder ein beschädigter externer Temperatur- sensor angeschlossen ist, wird die interne Temperatur des Reglers verwendet, um die Temperaturkompensation während des Ladevorgangs zu steuern .
  • Seite 16 ECTIVE SC 20 Silent Zustand Bedeutung Solarmodul ist Leuchtet angeschlossen, lädt jedoch nicht Blinkt (schnell) MPPT-Ladung Solar-LED Ausgleichs- oder (rot) Blinkt Boost-Ladung Blinkt (langsam) Erhaltungsladung Leuchtet Nachtmodus Leuchtet Batterie normal Batterie-LED (blau) Blinkt Überhitzung SOC1 blinkt (rot) Niederspannungsschutz Batterie SOC4 blinkt (grün) Überspannungsschutz...

  • Seite 17: Fehlerbehebung Und Wartung

    ECTIVE SC 20 Silent Fehlerbehebung und Wartung • Hohe Spannung am Batteriepol Ursache: Andere Stromquellen der Batterieladung . Lösung: Prüfen Sie, ob andere Stromquellen die Batterie überladen . Ist dies nicht der Fall, so ist der Regler beschädigt . • Systemspannung kann nicht erkannt werden Ursache: Ungewöhnliche Batteriespannung bei Start .

  • Seite 18: Schutzfunktionen

    ECTIVE SC 20 Silent • Überprüfen Sie den Regler auf Fehlerwarnungen und beheben Sie ggf . die zugrundeliegenden Probleme . • Stellen Sie sicher, dass alle Systemkomponenten fest und korrekt geerdet sind . • Vergewissern Sie sich, dass keine Anschlüsse korrodiert sind, dass sämtliche Isolierungen unbeschädigt sind...
  • Seite 19 ECTIVE SC 20 Silent Verpolung der Batterie Vollständiger Schutz gegen Verpolung der Batterie, wodurch Schäden am Regler verhindert werden . Beheben Sie die Verpolung, um den normalen Betrieb wieder aufzunehmen . Überspannung der Batterie Falls andere Stromquellen die Batterie aufladen, stoppt der Regler den Ladevorgang, wenn die Batteriespannung 15,8 bzw .

  • Seite 20: Technische Eigenschaften

    ECTIVE SC 20 Silent Technische Eigenschaften Spannung 12 / 24 V (automatisch) Max . Ladestrom 20 A 14,0 bis 14,8 V / 28,0 bis 29,6 V Boost-Spannung (Standard: 14,5 / 29,0V bei 25 °C) 14,0 bis 15,0 V / 28,0 bis 30,0 V Ausgleichsspannung (Standard: 14,8 / 29,6 V bei 25 °C)
  • Seite 21 ECTIVE SC 20 Silent Max . Spannung der 55 V Solarpanele (bei −20 °C) Max . Spannung der 50 V Solarpanele (bei 25 °C) Max . Eingangsspannung 260 / 520 W Batteriespannung + 1,0 V bis * 0,9 MPPT-Bereich = Leerlaufspannung Solarpaneel) Max .

  • Seite 22: Entsorgung

    Recyclingcenter bzw . an Ihre Verkaufsstelle und lassen Sie sich über die aktuellen Entsorgungsvorschriften informieren . Rechtliche Hinweise Das Produkt mit der Bezeichnung ECTIVE SC20 (Silent) MPPT- Solarladeregler erfüllt die Vorschriften gemäß Funkanlagengesetz (FuAG) . Die entsprechende EU-Konformitätserklärung (nach § 20 Abs .

  • Seite 23: Welcome

    ECTIVE SC 20 Silent Welcome! Thank you for choosing this ECTIVE SC 20 solar charge controller with MPPT technology! Please read this manual carefully before installing and using the device . ECTIVE stands for power supply solutions at an unbeatable price-performance ratio .

  • Seite 24: Safety Information

    ECTIVE SC 20 Silent Safety Information • There are no user-serviceable parts inside the controller . Do not disassemble or attempt to repair the controller . • Keep children away from batteries and the solar charge controller . • Install the controller in a well-ventilated location . The controller’s heat sink will become very hot during...

  • Seite 25: Features And Functions

    ECTIVE SC 20 Silent Features and Functions The ECTIVE SC20 MPPT solar charge controller is used as a link between the solar panel(s) and one or more batteries and is particularly suitable for high-quality motor homes, caravans and marine applications .
  • Seite 26 ECTIVE SC 20 Silent • LED indicator that displays the charging state and battery information . • Automatic recognition of 12V and 24V . • Suitable for use with Wet, Gel, AGM and Lithium batteries . • Separate port for remote temperature sensor to make battery temperature compensation more accurate .
  • Seite 27 ECTIVE SC 20 Silent controllers . However, systems with modules of higher nominal voltage than the battery bank will always have an array Vmp greater than the battery voltage . Additionally, the savings in wiring due to reduced solar current make MPPT worthwhile even in hot climates .
  • Seite 28 ECTIVE SC 20 Silent and excessive battery gassing . The Boost stage lasts for 120 minutes before entering the Float Charge stage . Every time the controller is powered on, if it detects neither over discharge nor overvoltage, it will enter the Boost Charge stage .

  • Seite 29: Installation Instructions

    ECTIVE SC 20 Silent Installation Instructions • The solar charge controller may only be used in PV systems in accordance with this user manual and the specifications of the modules‘ manufacturers . No energy sources other than a solar generator may be connected to the solar charge controller .
  • Seite 30 ECTIVE SC 20 Silent tools, stand on dry ground and keep your hands dry . • Prevent water from entering the inside of the controller . When installing the controller outdoor, protect it from direct sunlight and from rain .
  • Seite 31 ECTIVE SC 20 Silent hot air cold air...

  • Seite 32: Connection

    ECTIVE SC 20 Silent Wiring Specifications Any wiring and installation must comply with national and local regulations . See the following table for wiring specifications . Please note that these values are only for reference . If long distances have to be covered between the PV array and the...
  • Seite 33 ECTIVE SC 20 Silent Warning: Risk of electric shock! Exercise caution when handling solar wiring . The solar array may produce open-circuit voltages above 100V when in sunlight . Warning: Risk of explosion! If the battery’s positive and negative terminals – or leads connected to the two terminals –...
  • Seite 34 ECTIVE SC 20 Silent 2. Connect the solar module Ensure that the solar module is protected from incident light . Ensure that the solar module does not exceed the maximum permissible input current . Connect the solar module connection cable to the correct polarity of the left pair of terminals on the solar charge controller (marked with the solar module icon) 3.

  • Seite 35: Led Indicators

    ECTIVE SC 20 Silent the battery in order to very accurately control temperature compensation . Please note: • The connection polarity is irrelevant . • If no or a damaged external temperature sensor is connected, the controller’s internal temperature is used to control temperature compensation during charging .
  • Seite 36 ECTIVE SC 20 Silent Status Meaning Solar panel is connected correctly but not charging Fast flashing MPPT charging Solar LED Equalization or boost Flashing (red) charging Slow flashing Float charging Night Battery is normal Battery LED (blue) Flashing Over temperature...

  • Seite 37: Troubleshooting And Maintenance

    ECTIVE SC 20 Silent Troubleshooting and Maintenance • High voltage at battery terminal Reason: Battery voltage is too high . Solution: Check for other sources overcharging the battery . If there aren‘t any, the controller is damaged . • Can‘t recognize system voltage Reason: Battery voltage is abnormal at start-up .

  • Seite 38: Protective Features

    ECTIVE SC 20 Silent • Make sure that all system components are ground- connected tightly and correctly . • Make sure that there is no corrosion on any terminals, that any insulation is undamaged and that there are no signs of too high temperatures, burn marks or discolorations .
  • Seite 39 ECTIVE SC 20 Silent Battery over-voltage If there are other energy sources that charge the battery, when the battery voltage exceeds 15 .8 / 31 .3V, the controller will stop charging the protect the battery from damage due to overcharging .

  • Seite 40: Technical Specifications

    ECTIVE SC 20 Silent Technical Specifications System voltage 12 / 24 V (automatic) Max . charging current 14 .0 to 14 .8V / 28 .0 to 29 .6V Boost voltage (default: 14 .5 / 29 .0V at 25°C) 14 .0 to 15 .0V / 28 .0 to 30 .0V Equalization voltage (default: 14 .8 / 29 .6V at 25°C)
  • Seite 41 ECTIVE SC 20 Silent Max . voltage of solar panel (at −20°C) Max . voltage of solar panel (at 25°C) Max . input power 260 / 520W Battery voltage + 1 .0V to Voc * 0 .9 MPPT tracking range (Voc = solar panel open circuit voltage) Max .

  • Seite 42: Recycling

    . Legal Notice The product with the designation ECTIVE SC20 (Silent) MPPT solar charge controller complies with the Radio Equipment Directive („Funkanlagengesetz (FuAG)“) . The corresponding EU Declaration of Conformity (according to §...
  • Seite 43 ECTIVE SC 20 Silent...
  • Seite 44 Marke der / a brand of batterium GmbH Robert-Bosch-Straße 1 71691 Freiberg am Neckar Germany Tel.: +49 7141 1410870 Fax: +49 7141 1410875 ECTIVE.DE...
