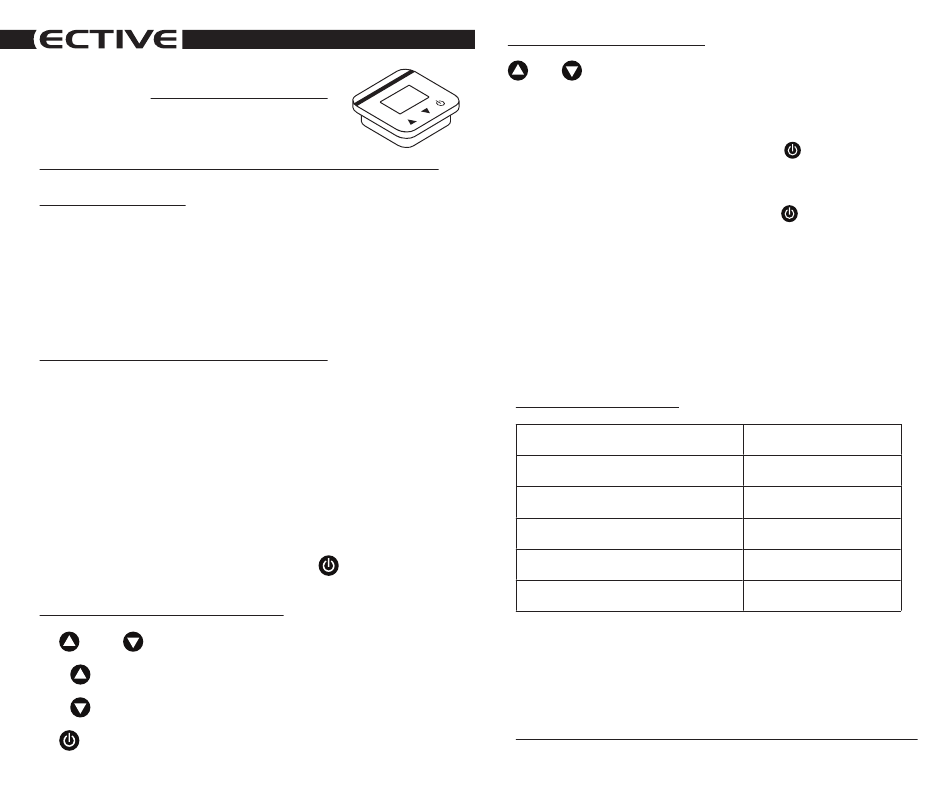

SM 1
SOLAR MONITOR
FÜR MPPT-SOLARLADEREGLER
BEDIENUNGSANLEITUNG
Funktionsweise
Der ECTIVE Solar Monitor kann an einen MPPT-Solarladeregler
angeschlossen werden, um folgende Werte anzuzeigen:
Ladestrom (A), Solarbatteriespannung (V), Solarleistung (W),
Solarstromzähler (Ah und Wh).
Bitte lesen Sie vor Verwendung des Geräts diese Bedienungs-
anleitung und die Sicherheitshinweise vollständig durch.
Anschluss und Inbetriebnahme
Verbinden Sie den Solar Monitor per Steuerleitung mit dem
MPPT-Solarladeregler (Anschluss „Solar Monitor") gemäß den
entsprechenden Sicherheitshinweisen.
Die Stromversorgung des Solar Monitors erfolgt über den MPPT-
Solarladeregler.
Das Display kann sich entweder im Standby-Modus befinden
(keine Anzeige von Werten), oder im Anzeige-Modus mit oder
ohne Hintergrundbeleuchtung. Nach 3 Minuten ohne Eingabe
schaltet sich die Beleuchtung automatisch ab. Betätigen einer
Taste aktiviert die Beleuchtung wiederum. Ein- und Ausschalten
der Anzeige erfolgt über die Ein-Aus-Taste:
Einstellen der Leuchtkraft
1)
oder
3 Sekunden gedrückt halten.
2a)
kurz drücken: Helligkeit erhöhen.
2b)
kurz drücken: Helligkeit verringern.
3)
kurz drücken: Änderungen speichern.
Anzeigen von Werten
und
- Die Anzeige wechselt zwischen folgenden Werten:
• Aktueller Strom der Solaranlage (A)
• Spannung der Solarbatterie (V)
• Solarenergiezähler (Wh). 3 Sekunden auf
drücken, um den Zählerstand zurückzusetzen.
• Leistung (W)
• Solarenergiezähler (Ah). 3 Sekunden auf
drücken, um den Zählerstand zurückzusetzen.
Das Sonnen-Symbol auf dem Display zeigt den Betriebszustand
des Solarladereglers an.
• Keine Sonne: Keine Solarleistung.
• Volle Sonne: Maximal mögliche Ladung
• Blinkende Sonne: Batterie (fast) voll. Strom wird vom Solar-
laderegler begrenzt.
Technische Daten
Nennspannung
Betriebsspannungsbereich
Stromaufnahme
(je nach Beleuchtung)
Display-Anzeigefläche (mm)
Abmessungen (mm)
Gewicht
Der ECTIVE SM1 Solar Monitor ist kompatibel mit den
folgenden ECTIVE MPPT Solarladereglern mit und ohne
Bluetooth-Funktionalität:
ECTIVE DSC 12, DSC 25, SC 20, SC40 (Generation 2/2021)
ECTIVE.DE
12 V / 24 V
8 - 32 V
3-30 mA
51 x 30
90 x 90 x 30
75 g
