Lumatec CL 200R Montage- Und Betriebsanleitung Seite 2

CL200 R
PE to be wired only with met allic cases
PE muss nur verdrahtet werden mit Metallgehäuse n
PE doit être câblé uniquement avec boîtiers métalliques
PE N L
PE
L
N
L'
L'
DRV
N
DRV
TC -
TC -
TC +
TC +
N
L
PE
Pay attention to w iring instructions of driver manufacturer
Verdrahtungshinweise des Treiberherstellers beachten
Respecter les consignes de câblage du fabricant du driver
Modifications
15.07.2015:
LUMATEC SA
Champ-des-filles 19
CH-1212 Grand-Lancy 1
Tel. : +41 22 884 11 11
Fax. : +41 22 794 42 30
contact@lumatec.ch
Les modules, les luminaires, l'emballage et les batteries doivent être traités selon les exigences du pays
Module, Leuchten, Verpackungsmaterialien und Batterien sind gemäß den Bestimmungen zu entsorgen!
DRV+
DRV-
OUT+
OUT-
CL 200R/1
Black
Red
Green
bicolor status
indicator LED
Driver LED LED+
LED-
DIP-Switch
1 : Selftest
2 : Duration
Polarity changed: TC+ and TC-

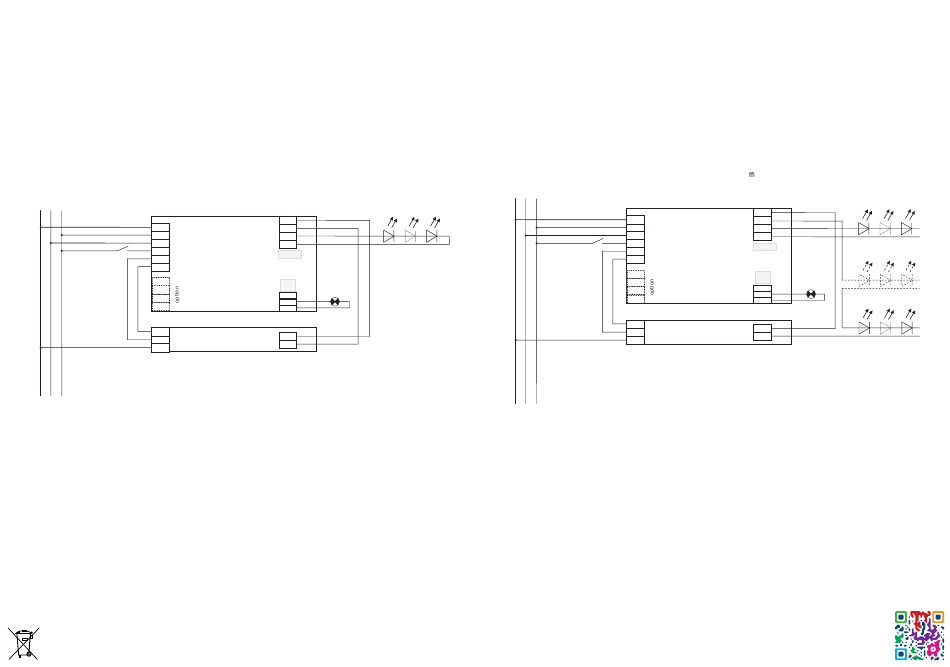

Created : 08.06.2015, el Project: Wiring diagram CL 200R/1
Modification : 15.07.2015, el Customer:
Modification :
1/1
Drawing no : 500-201
CL200 R
PE N L
LED module
ON OFF
No Yes
1h 3h
Modifications
15.07.2015: Polarity changed: TC+ and TC-
Wiring example with more than one LED modules
Verdrahtungsbeispiel mit mehreren LED-Modulen
Exemple de câblage avec plusieurs a cheurs
DRV+
PE DRV-
L
OUT+
N
OUT-
L'
N
DRV CL 200R/1
L'
DRV
TC -
TC -
Black
TC +
Red
TC +
Green
bicolor status
indicator LED
L
Driver LED LED+
N
LED-
PE
Pay attention to w iring instructions of driver manufacturer
Verdrahtungshinweise des Treiberherstellers beachten
Respecter les consignes de câblage du fabricant du driver
PE to be wired only with metallic cases
PE muss nur verdrahtet werden mit Metallgehäuse n
PE doit être câblé uniquement avec boîtiers métalliques
Created : 09.06.2015, el Project:
LUMATEC SA
Champ-des-filles 19
Modification : 15.07.2015, el Customer:
CH-1212 Grand-Lancy 1
Tel. : +41 22 884 11 11
Modification :
Fax. : +41 22 794 42 30
contact@lumatec.ch
Drawing no : 500-201A
LED module
DIP-Switch ON OFF
1 : Selftest No Yes
2 : Duration 1h 3h
Wiring diagram CL 200R/1
1/1
