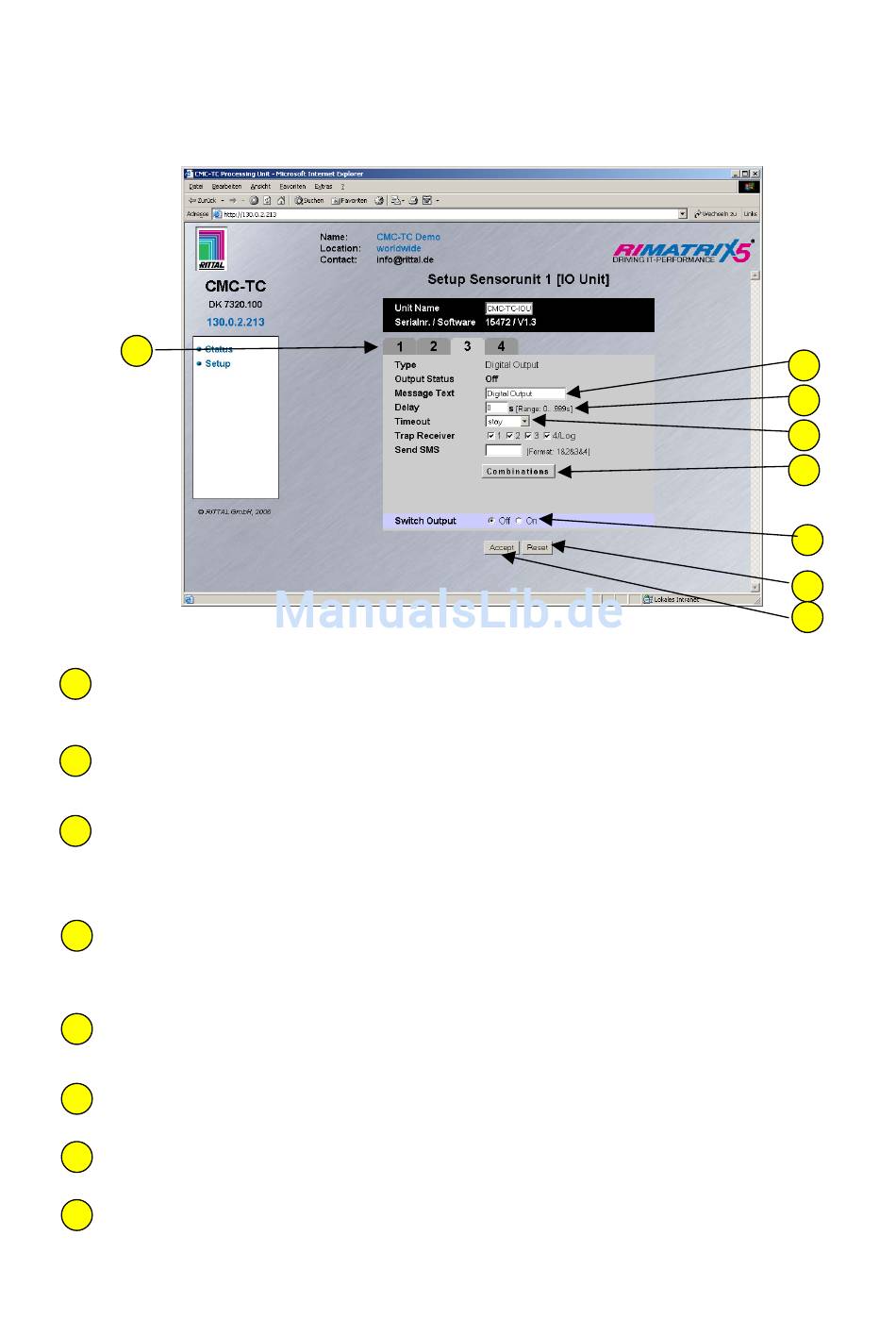

Konfiguration digitales Relaisausgangsmodul (7320.590)

Sie können das digitale Relaisausgangsmodul nach Ihren Wünschen konfigurieren. Dieses
geschieht wie folgt:
1
Wählen Sie den Reiter aus, an dem das digitale Relaisausgangsmodul angeschlossen
1
ist.
Vergeben Sie dem digitalen Relaisausgangsmodul einen eindeutigen Namen. Dies ist
2
wichtig, falls Sie mehrere digitale Relaisausgangsmodule einsetzen.
Wenn Sie einen automatischen Schaltimpuls von ON->OFF->ON benötigen, können
3
Sie hier die Impulszeit eintragen. Der Impuls wird mit dem Betätigen von OFF
ausgelöst.
Im Falle eines Systemfehlers „Timeout" wird die Schaltstellung des digitalen
4
Relaisausgangsmoduls im Alarmfall eingestellt (stay = unverändert; switch off =
ausschalten; switch on = einschalten).
Sie können Schaltkombinationen einstellen. Dieses wird auf der nächsten Seite
5
beschrieben.
Sie können den Schaltausgang manuell schalten. Dieses wird durch Auswählen von
6
ON oder OFF realisiert.
Wenn Sie Ihre Eingaben verwerfen möchten, dann klicken Sie auf den Reset-Button.
7
Um Ihre Angaben zu übernehmen und zu speichern, klicken Sie auf den Accept-
8
Button.
77 / 113
