Weder die gemessenen Daten noch die SpeicherKurve werden angezeigt.
●
Die Operation "Data -> Mem" ist erforderlich, bevor Trace Speicherdaten anzeigen kann. Wenn
"Data -> Mem" nicht zuerst ausgeführt wird, sind die beiden Optionen "Memory" und "Data & Mem"
grau und nicht optional.
3.3.2.4
Data -> Mem
Hier speichern Sie die gemessenen Daten im Speicher.
Nach Ausführung von "Data -> Mem" wird der ausgewählte Trace, für den Messdaten angezeigt
werden, mit einem zusätzlichen Trace, dem sogenannten Speicher-Trace, versehen, der Messdaten
zwischenspeichert.
Bei der Auswahl des Traces zur Anzeige von "Memory" oder "Data & Mem"wird der Speicher-Trace auf
dem Bildschirm angezeigt. Der Speicher-Trace ist etwas dünner als der Daten-Trace.
Die SpeicherKurve kann als Referenz für die DatenKurve verwendet werden.
3.3.2.5
Trace Hold
1. Max
Behalten Sie den maximalen Pegel für jeden Punkt der ausgewählten Messkurve bei. Aktualisieren Sie
die Daten, wenn in aufeinanderfolgenden Sweeps ein neuer Maximalpegel festgestellt wird.
2. Min
Zeigt den Minimalwert aus mehreren Sweeps für jeden Punkt der Messkurve an und die Daten
aktualisieren, wenn in aufeinanderfolgenden Sweeps ein neues Minimum erzeugt wird.
3. Off
Hier löschen Sie alle zuvor in der ausgewählten Kurve gespeicherten Daten und zeigt die in Echtzeit
Benutzerhandbuch

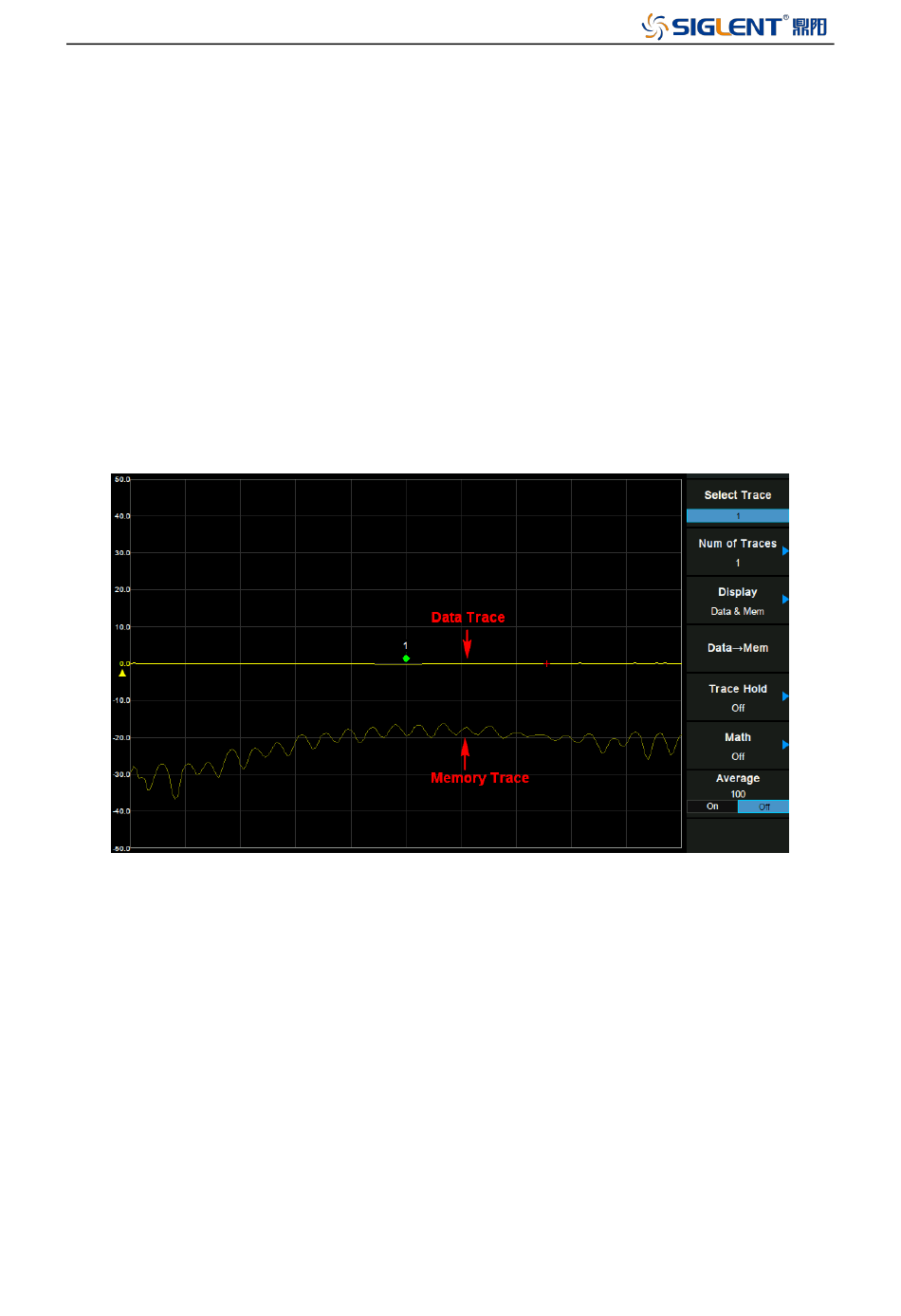

Abbildung 3-2 data trace & memory trace
75
