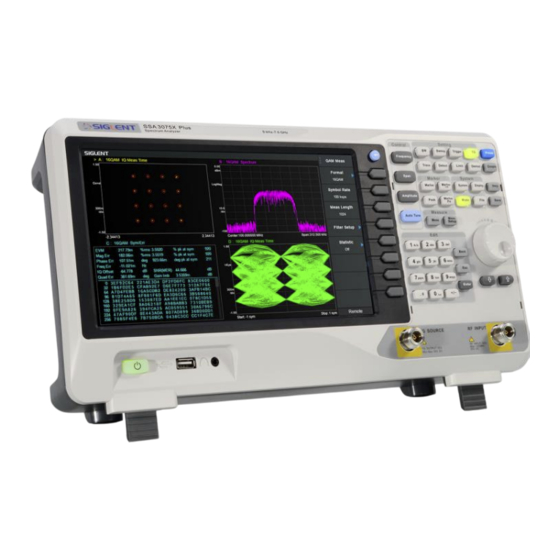

SIGLENT SSA3000X Plus Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SSA3000X Plus
Spektrum-Analysator
SSA3000X-R
Echtzeit-Spektrum-Analysator
SVA1000X
Spektrum- und
Vektor-Netzwerkanalysator
Benutzerhandbuch
UM0703P-E02A-DE
User Manual
I

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SIGLENT SSA3000X Plus

Inhaltszusammenfassung für SIGLENT SSA3000X Plus

  • Seite 1 SSA3000X Plus Spektrum-Analysator SSA3000X-R Echtzeit-Spektrum-Analysator SVA1000X Spektrum- und Vektor-Netzwerkanalysator Benutzerhandbuch UM0703P-E02A-DE User Manual...

  • Seite 3: Urheberrecht Und Erklärung

    Erklärung ● SIGLENT Produkte sind weltweit patentrechtlich geschützt. ● SIGLENT behält sich das Recht vor, die Spezifikationen oder die Preispolitik nach alleiniger Entscheidung des Unternehmens teilweise oder vollständig zu modifizieren oder zu ändern. ● Die Informationen in dieser Publikation ersetzen alles bisher gültige Material.

  • Seite 4: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Um Verletzungen oder Schäden am Gerä t und den damit verbundenen Produkten zu vermeiden, lesen Sie die folgenden Sicherheitshinweise sorgfältig durch. Um mö gliche Gefahren zu vermeiden, verwenden Sie bitte das Gerät nur wie angegeben. Wartungsarbeiten an diesem Gerät dürfen nur von qualifiziertem Reparaturpersonal durchgeführt werden.

  • Seite 5: Sicherheitshinweise Und Symbole

    Sicherheitshinweise und Symbole In diesem Produkt verwendete Begriffe. Diese Begriffe können im Produkt erscheinen: GEFAHR weist auf eine mö gliche, sofortige und direkte Verletzung oder Gefährdung hin. WARNUNG weist auf mö glicherweise auftretende Verletzungen oder Gefahren hin. VORSICHT weist auf mö glicherweise auftretende Schäden am Gerä t oder anderen Gegenständen hin.

  • Seite 6: Inhaltsverzeichnis

    CONTENTS URHEBERRECHT UND ERKLÄRUNG ........................I ALLGEMEINE SICHERHEITSHINWEISE ........................ II ......................... III ICHERHEITSHINWEISE UND YMBOLE KAPITEL 1 SCHNELLSTART ..........................1 ..........................1 LLGEMEINE NSPEKTION ....................... 2 RSCHEINUNGSBILD UND IMENSION ........................2 ORBEREITUNG AUF DEN INSATZ 1.3.1 Einstellen der Stützbeine ......................... 2 1.3.2 Anschluss an die AC-Stromversorgung ....................
  • Seite 7 2.1.2.1 Span ................................23 2.1.2.2 Full Span ..............................24 2.1.2.3 Zero Span ..............................24 2.1.2.4 Zoom In ..............................24 2.1.2.5 Zoom Out ..............................24 2.1.2.6 Last Span ..............................24 2.1.2.7 X-Scale ............................... 25 2.1.3 Amplitude ............................25 2.1.3.1 Ref Level ..............................25 2.1.3.2 Attenuator ..............................
  • Seite 8 2.2.6.5 Prüfung ..............................41 2.2.6.6 Setup................................41 2.2.7 TG (Trackinggenerator) ........................42 2.2.7.1 TG ................................42 2.2.7.2 TG-Ebene ..............................42 2.2.7.3 TG-Niveau-Versatz ............................. 42 2.2.7.4 Normalisieren ............................43 2.2.7.5 Laden Ref ..............................43 2.2.7.6 Referenz-Kurve ............................44 2.2.7.7 Norm-Referenzstufe ..........................44 2.2.7.8 Norm Ref Pos .............................
  • Seite 9 2.4.1 Meas .............................. 56 2.4.1.1 Reflection ..............................56 2.4.1.2 Channel Power ............................56 2.4.1.3 ACPR ................................56 2.4.1.4 Occupied BW ............................. 56 2.4.1.5 T-Power ..............................57 2.4.1.6 TOI ................................57 2.4.1.7 Spectrum Monitor ............................. 57 2.4.1.8 CNR ................................57 2.4.1.9 Harmonics ..............................
  • Seite 10 3.3.2.2 Num of Traces ............................74 3.3.2.3 Display ............................... 74 3.3.2.4 Data -> Mem .............................. 75 3.3.2.5 Trace Hold ..............................75 3.3.2.6 Math ................................76 3.3.2.7 Average ..............................76 3.3.3 Sweep ............................77 3.3.3.1 Points ................................. 77 3.3.3.2 Sweep ................................ 77 3.3.4 TG ..............................
  • Seite 11 3.5.6.5 Port Extensions ............................85 3.5.6.6 System Z0 ..............................86 3.5.6.7 Velocity Factor ............................86 CHAPTER 4 DISTANCE-TO-FAULT MODE ...................... 87 ..........................87 ENUTZERSCHNITTSTELLE ............................88 EASUREMENT 4.2.1 Disp Mode ............................. 88 4.2.2 Start Distance ..........................88 4.2.3 Stop Distance ..........................89 4.2.4 Unit ..............................
  • Seite 12 6.1.1.3 Stop Frequency ............................102 6.1.1.4 Freq Offset ............................... 102 6.1.1.5 Freq Step..............................103 6.1.2 Span ............................. 103 6.1.2.1 Span ................................. 103 6.1.2.2 Full Span ..............................104 6.1.2.3 Zoom In ..............................104 6.1.2.4 Zoom Out ..............................104 6.1.2.5 Last Span ..............................104 6.1.3 Amplitude ............................
  • Seite 13 6.3.2.3 Right Peak ..............................115 6.3.2.4 Peak Peak ..............................115 6.3.2.5 Count Peak ............................... 115 6.3.3 Marker-> ............................115 ............................... 116 ESSUNG 6.4.1 Meas ............................116 6.4.1.1 Density ..............................116 6.4.1.2 Spectrogram ............................117 6.4.1.3 Spectrum + Spectrogram ......................... 118 6.4.1.4 PvT ................................
  • Seite 14 7.3.4 Sweep ............................131 7.3.4.1 Mode ............................... 131 7.3.4.2 RBW/Step ..............................132 7.3.4.3 Sweep Points ............................132 7.3.4.4 Meter Mode ............................133 7.3.5 Limit ............................. 133 7.3.5.1 Limit1 ............................... 133 7.3.5.2 Limit1 Edit ..............................133 7.3.5.3 Margin ..............................133 7.3.5.4 Test Trace ..............................
  • Seite 15 7.5.6 Signal List............................. 140 7.5.6.1 Select Signal ............................. 140 7.5.6.2 Mark Signal .............................. 140 7.5.6.3 Clear mark ............................... 140 7.5.6.4 Mark All ..............................140 7.5.6.5 Clear All Mark ............................140 7.5.6.6 Delete Signal ............................140 7.5.6.7 Delete All ..............................140 7.5.6.8 Delete Marked ............................
  • Seite 16 8.2.5 Annotation ........................... 148 8.2.6 Display Line ..........................149 ..............................149 ATEI 8.3.1 Browser ............................149 8.3.2 Open/Load ........................... 150 8.3.3 Back ............................. 150 8.3.4 View Type ............................ 150 8.3.5 Save Type ............................. 150 8.3.6 Save ............................. 151 8.3.7 Create Folder ..........................151 8.3.8 Operate ............................

  • Seite 17: Kapitel 1 Schnellstart

    Wenn das Gerät beschädigt oder defekt ist oder bei elektrischen oder mechanischen Tests versagt, wenden Sie sich bitte an SIGLENT. Überprüfen Sie das Zubehör Bitte überprüfen Sie das Zubehör anhand der Packliste in der Schachtel. Sollte das Zubehör unvollständig oder beschädigt sein, wenden Sie sich bitte an Ihren SIGLENT Vertriebsmitarbeiter. Benutzerhandbuch...

  • Seite 18: Erscheinungsbild Und Dimension

    1.2 Erscheinungsbild und Dimension Abbildung 0-1 Vorderansicht Abbildung 0-2 Draufsicht 1.3 Vorbereitung auf den Einsatz 1.3.1 Einstellen der Stützbeine Stellen Sie die Stützbeine richtig ein, um sie als Ständer zu verwenden um den Analysator für eine stabile Platzierung sowie eine einfachere Bedienung und Beobachtung der Instrumentenanzeige nach oben zu kippen.

  • Seite 19: Anschluss An Die Ac-Stromversorgung

    Abbildung 0-3 vor der Einstellung Abbildung 0-4 nach der Einstellung 1.3.2 Anschluss an die AC-Stromversorgung Der Spektrumanalysator akzeptiert 100-240V, 50/60Hz oder 100-120V 400Hz AC-Stromversorgung. Bitte verwenden Sie das mitgelieferte Netzkabel, um das Gerät wie in der Abbildung unten dargestellt an die Stromquelle anzuschließen. Vergewissern Sie sich vor dem Einschalten, dass der Analysator durch eine Sicherung geschützt ist.

  • Seite 20: Vorderseite

    1.4 Vorderseite Abbildung 0-6 die Frontplatte Tabelle 0-1 Beschreibung der Frontplatte Beschreibung Beschreibung Grafische Benutzeroberfläche, RF-Eingang, VNA-Anschluss 2 Touch-Unterstützung Menüsteuerungstasten TG-Ausgang, VNA-Anschluss 1 Funktionstasten 3,5-mm-Ohrhörer-Schnittstelle Knopf USB-Host Numerische/Buchstaben-Tastatur Netzschalter Pfeil-Tasten 1.4.1 Funktionstasten auf der Vorderseite Abbildung 0-7 Bereich Funktionstasten Benutzerhandbuch...
  • Seite 21 Tabelle 0-2 Beschreibung der Funktionstasten Steuerungstasten Beschreibung Hier stellen Sie die Frequenzparameter sowie Peak→CF und CF→Step ein. Frequency Span Hier stellen Sie die Parameter für die Spannweite (Bandbreite) und der X-Skala (logarithmisch-linear) ein. Amplitude Hier stellen Sie die Amplitudenparameter einschließlich des Ref Level, des Abschwächers , de Vorverstärker usw.

  • Seite 22: Beleuchtung Der Tasten Auf Der Vorderseite

    System-Schlüssel Beschreibung Hier stellen Sie die Systemparameter ein. System Mode Hier wählen Sie die Arbeitsmodi aus. Display Hier stellen Sie die Anzeigeparameter ein. Hier können Sie das Dateisystem und die Dateien verwalten. File Tastenkombinationen Beschreibung Preset Hier setzen Sie das System auf einen bestimmten Status, den Sie vorher unter dem Button System voreingestellt haben, zurück..
  • Seite 23 Abbildung 0-8 Numerische Tastatur Bei der Zahleneingabe setzen Sie das Vorzeichen der Zahl; bei der Dateieingabe wechseln Sie zwischen Zahl und Buchstabe. 1 A/a Geben Sie bei der Zahleneingabe die Zahl 1 ein; wechseln Sie bei der Dateieingabe zwischen Groß- und Kleinbuchstaben.

  • Seite 24: Anschlüsse An Der Vorderseite

    ● Der Analysator kann als "Host"-Gerät zum Anschluss externer USB-Geräte dienen. Diese Schnittstelle ist für USB-Speichergeräte, den SIGLENT GPIB-USB-Adapter, drahtlose oder kabelgebundene Maus und Tastatur oder das elektronische Kalibriermodul SIGLENT Ecal verfügbar. ● Lese- und Schreibfunktionen für ein externes USB-Speichergerät oder Speichern der aktuell auf dem Bildschirm angezeigten Messkurven, Messwerte und sonstiges auf dem USB-Speichergerät...
  • Seite 25 ● Die TG-QUELLE kann mit einem Prüfling (DUT) über ein Kabel mit einem N-Typ-Stecker verbunden werden. ● Im VNA-Modus wird dieser Anschluss als Einzelanschluss von S11 und als Ausgangsanschluss von S21 verwendet. VORSICHT Schäden Mitlaufgenerator vermeiden, darf Rückwärts-Gleichspannung 50 V RF-EINGANG, VNA-ANSCHLUSS 2 ●...

  • Seite 26: Rückseite

    1.5 Rückseite Abbildung 0-11 Rückseite Handhabung Ziehen Sie den Griff vertikal nach oben, um das Instrument leicht tragen zu können. Wenn Sie den Griff nicht benötigen, drücken Sie ihn nach unten. USB-Geräte-Schnittstelle Der Analysator kann als "Slave"-Gerät zum Anschluss externer USB-Geräte dienen. Über diese Schnittstelle kann ein PC angeschlossen werden, um den Analysator zu steuern.
  • Seite 27 ● Die [10 MHz IN]- und [10 MHz OUT]-Anschlüsse werden in der Regel zum Aufbau der Synchronisation zwischen mehreren Instrumenten verwendet. REF OUT 10 MHz Der Analysator kann die interne oder eine externe Referenzquelle verwenden. ● Wenn eine interne Referenzquelle verwendet wird, kann über den [10 MHz OUT]-Anschluss ein vom Analysator erzeugtes 10-MHz-Taktsignal ausgegeben werden.

  • Seite 28: Benutzerschnittstelle

    Benutzerschnittstelle 23 22 Abbildung 0-12 Benutzerschnittstelle des Spektrumanalysator-Modus Tabelle 0-3 Benutzeroberflächenbeschriftungen des Spektrumanalysator-Modus Name Beschreibung SIGLENT SIGLENT-Logo Referenzebene UNCAL Die Sweepzeit ist kürzer als die Auto-Paarungszeit, das Messergebnis hat möglicherweise eine geringere Genauigkeit EXT REF Gültige Ext 10 MHz-Referenztakt-Erkennungsanzeige Dämpfungsglied Wert...
  • Seite 29 Identifizierung Die Identifikation wird angezeigt, wenn ein USB-Flash-Laufwerk USB-Speichergeräten eingesteckt wird LAN Anschluss Zeigt einen aktiven LAN Anschluss an. Titel des Menüs Funktion des aktuellen Menüs. Menüpunkte Menüpunkte der aktuellen Funktion Betriebsstatus LOKALER oder FERNER Modus. Bei REMOTE wären die Tasten gesperrt.
  • Seite 30 Anzeige-Zeile Referenzanzeige-Zeile Abbildung 0-13 Benutzeroberfläche im Vektor-Netzwerkanalysator-Modus Tabelle 0-4 Benutzeroberflächenbeschriftungen im Vektor-Netzwerkanalysator-Modus Name Beschreibung SIGLENT SIGLENT-Logo C/C! /C? /--- Kalibrierstatus Port Markierung aktiv Aktive Marker-Anzeige Marker Aktive Markierung der aktuellen Kurve Marker x-Wert Zeigt die Einheit: Frequenz, Frequenz-Delta oder Zeit an.

  • Seite 31: Betrieb Der Firmware

    1.7.3 Firmware-Aktualisierung Befolgen Sie dieses Verfahren, um die Geräte-Firmware zu aktualisieren: Laden Sie das Firmware-Paket von einer offiziellen SIGLENT-Website herunter. Entpacken und kopieren Sie die .ADS-Datei in das Stammverzeichnis eines USB-Sticks. Stecken Sie den USB-Stick in den USB-Host-Anschluss. Drücken Sie System-> “System Info”->...

  • Seite 32: Fernsteuerung

    Sie können den Analysator auch in Web Browser oder Easy Spectrum aus der Ferne überwachen und steuern. Weitere Einzelheiten finden Sie im 'Programmierhandbuch' oder wenden Sie sich an Ihre nächste SIGLENT Niederlassung. 1.10 Eingebaute Hilfe verwenden Das eingebaute Hilfesystem liefert Informationen über jede Funktionstaste an der Frontplatte und jede Menü-Softtaste.

  • Seite 33: Verwendung Des Sicherheitsschlosses

    Abbildung 0-14 Hilfeinformationen 1.11 Verwendung des Sicherheitsschlosses Bei Bedarf können Sie das Sicherheitsschloss (bitte selbst kaufen) verwenden, um den Spectrum Analyzer an einen festen Standort anzuketten. Die Methode ist wie folgt: Richten Sie das Schloss auf das Schlossloch aus und stecken Sie es senkrecht in das Schlossloch, drehen Sie den Schlüssel im Uhrzeigersinn, um das Schloss zu verriegeln und ziehen Sie dann den Schlüssel heraus.

  • Seite 34: Chapter 2 Betriebsart Spektrumanalysator

    Chapter 2 Betriebsart Spektrumanalysator Drücken Sie Mode, wählen Sie ‘Spectrum Analyzer’ um den Spektrumanalysator-Modus aufzurufen. Die Betriebsart ‘Spectrum Analyzer’ ist die Standardbetriebsart des Geräts. In dieser Betriebsart leuchtet die Mode Hintergrundbeleuchtung nicht; in anderen Betriebsarten leuchtet die Mode Hintergrundbeleuchtung. In diesem Kapitel werden die Funktionstasten und Menüfunktionen der Frontplatte in der Betriebsart Spektrumanalysator im Detail vorgestellt.

  • Seite 35: Start Frequency

    Messbereich -50Hz) Einheit GHz, MHz, kHz, Hz Knopf-Schritt Spanne > 0, Schritt = Spanne/200, min 1 Hz Spanne = 0, Schritt = RBW/100, min 1 Hz Richtungstaste Schritt Freq Schritt Verknüpft mit Start Freq, Stop Freq 2.1.1.2 Start Frequency Hier stellen Sie die Startfrequenz des aktuellen Sweeps ein. Die Start- und Stoppfrequenzen werden jeweils unten im Gitter angezeigt.

  • Seite 36: Freq Offset

    Einheit GHz, MHz, kHz, Hz Knopf-Schritt Spanne > 0, Schritt = Spanne/200, min 1 Hz Spanne = 0, Schritt = RBW/100, min 1 Hz Richtungstaste Schritt Freq Schritt Verknüpft mit Center Freq, Span 2.1.1.4 Freq Offset Hier stellen Sie den Frequenzversatzwert ein, um die Frequenzumsetzung zwischen dem gemessenen Gerät und dem Eingang des Spektrumanalysators zu veranschaulichen.

  • Seite 37: Track

    Spanne = 0, Schritt = RBW/100, min 1 Hz Richtungstaste Schritt In der Reihenfolge 1-2-5 Verknüpft mit RBW, Span und verwandte Parameter 2.1.1.6 Track Hier schalten Sie die Signalverfolgungsfunktion ein oder aus. Sie wird verwendet, um das Signal zu verfolgen, dessen Frequenz instabil ist und die momentane Änderung der Amplitude weniger als 3 dB beträgt.

  • Seite 38: Peak -> Cf

    • Mitlaufgenerator (TG) aktiv • Kurven werden nicht aktualisiert, einschließlich Einzelsuchmodus oder Ansichtsmodus. • Cont-Peak-Funktion eingeschaltet • Andere Nicht-SA-Messmodi 2.1.1.7 Peak -> CF Diese Funktion führt eine Spitzenwertsuche aus und setzt die Mittenfrequenz (CF) der Anzeige auf die Frequenz des aktuellen Spitzenwertes. Die Funktion ist in Zero Span ungültig. Abbildung 2-2 vor Peak ->...

  • Seite 39: Cf -> Step

    Abbildung 2-3 nach Peak -> CF 2.1.1.8 CF -> Step Hier stellen Sie die aktuelle Mittenfrequenz als Freq Step ein. An diesem Punkt wird der Freq Step automatisch in den "Manual"-Modus wechseln. Diese Funktion wird normalerweise bei der Kanalumschaltung verwendet. Z.B. bei der Oberwellenmessung: Zuerst das Signal auf der Mittenfrequenz (CF) der Anzeige lokalisieren und dann CF->Step ausführen.

  • Seite 40: Full Span

    Außerdem kann die Änderung von RBW die VBW beeinflussen (im Modus Auto VBW). ● Variation in der Spanne, RBW oder VBW würde eine Änderung der Sweepzeit bewirken. Tabelle 2-6 Span Parameter Erläuterung Standardmäßig Volle Spannweite Bereich 0 Hz ~ Voller Messbereich Einheit GHz, MHz, kHz, Hz Knopf-Schritt...

  • Seite 41: X-Scale

    2.1.2.7 X-Scale Hier stellen Sie den Skalierungstyp der X-Achse auf Lineare (Lin) oder Logarithmische (Log) Skala ein. Beim Skalierungstyp Logarithmisch wird die Frequenzskala der X-Achse in logarithmischer Form angezeigt, und die Funktion Meas ist ungültig. Abbildung 2-4 Logarithmische X-Skala 2.1.3 Amplitude Hier stellen Sie die Amplitudenparameter des Analysators ein.

  • Seite 42: Attenuator

    Bereich -200 dBm ~ 20 dBm Einheit dBm, dBmV, dBuV, dBuA, V, W Knopf-Schritt Modus Log-Skalierung, Schritt Skalierung/10 Im Lin-Skala-Modus, Schritt = 0,1 dBm Richtungstaste Schritt Modus Log-Skalierung, Schritt Skalierung Im Lin-Skala-Modus, Schritt = 1 dBm Verknüpft mit Dämpfungsglied, Vorverstärker, Ref-Offset Hinweis: Der maximale Referenzpegel der verschiedenen Gerätemodelle kann unterschiedlich sein, bitte lesen Sie im Datenhandbuch nach.

  • Seite 43: Units

    Das entsprechende Symbol "PA" erscheint beim Einschalten des Vorverstärkers auf der linken Seite des Bildschirms. 2.1.3.4 Units Hier können Sie die Einheit der Y-Achse auf dBm, dBmV, dBuV, dBuA, Volt (RMS) oder Watt wählen. Die Voreinstellung ist dBm. Die Umrechnungsbeziehungen zwischen den Einheiten sind wie folgt. Dabei bezeichnet R die Referenzimpedanz.

  • Seite 44: Scale Type

    2.1.3.6 Scale Type Hier stellen Sie den Skalierungstyp der Y-Achse auf Lin oder Log ein. Die Voreinstellung ist Log. ● Im Lin-Modus kann der vertikale Skalenwert nicht geändert werden. Der Anzeigebereich ist auf einen Referenzpegel von 0% eingestellt. ● Beim Skalentyp Logarithmus bezeichnet die Y-Achse die logarithmische Koordinate. Der am oberen Ende des Gitters angezeigte Wert ist die Bezugsebene, und jedes Gitter stellt den Skalenwert dar.

  • Seite 45: Automatische Abstimmung (Auto Tune)

    dem zu prüfenden System zu verbinden, und dann die Eingangsimpedanz auf 75 Ω einstellen. Korrektur anwenden Hier können Sie Amplitudenkorrekturen aktivieren oder deaktivieren. Die Voreinstellung ist Aus. Der Analysator bietet vier Korrekturfaktoren, die separat erstellt und bearbeitet werden können, die jedoch unabhängig voneinander in beliebiger Kombination angewendet werden können.

  • Seite 46: Sweep Und Funktionen

    Abbildung 2-5 vor Auto Tune Abbildung 2-6 nach Auto Tune 2.2 Sweep und Funktionen 2.2.1 BW Das Menü Bandbreite enthält die RBW (Auflösungsbandbreite), VBW (Videobandbreite), den Benutzerhandbuch...

  • Seite 47: Auflösungsbandbreite

    Durchschnittstyp und den Filtertyp. Der Filtertyp umfasst den EMI-Filtertyp, der die Steuerung der EMI-Messung ermöglicht. 2.2.1.1 Auflösungsbandbreite Hier stellen Sie die Auflösungsbandbreite ein, um zwischen Signalen zu unterscheiden, deren Frequenzkomponenten nahe bei einanderliegen. ● Eine Reduzierung der RBW erhöht die Frequenzauflösung, erhöht aber auch die Sweep-Zeit drastisch (Die Sweep-Zeit wird durch eine Kombination von RBW und VBW beeinflusst, wenn sich der Analysator im Auto-Modus befindet).

  • Seite 48: Dies Kann Je Nach Gerätetyp Unterschiedlich Sein, Bitte Im Datenblatt Nachlesen

    Knopf-Schritt in der Reihenfolge 1, 3 Richtungstaste Schritt in der Reihenfolge 1, 3 Verknüpfung RBW, V/R-Verhältnis, Sweep-Zeit Dies kann je nach Gerätetyp unterschiedlich sein, bitte im Datenblatt nachlesen. V/R-Verhältnis Hier legen Sie das Verhältnis von VBW zu RBW fest. Dieser Wert ist bei der Messung verschiedener Arten von Signalen unterschiedlich: ●...

  • Seite 49: Filter

    Bei diesem Mittelwert-Typ arbeiten alle Filter- und Mittelungsvorgänge auf die Spannung der Hüllkurve des Signals. Diese Skala eignet sich zur Beobachtung des Anstiegs- und Abfallverhaltens von AM- oder impulsmodulierten Signalen wie Radar- und TDMA-Sendern. 2.2.1.4 Filter Hier legen Sie den RBW-Filtertyp fest. Der Analysator unterstützt zwei Arten von RBW-Filtern: "Gauß" (-3 dB Bandbreite) und "EMI"...
  • Seite 50 Abbildung 2-7 Kurventyp Löschen/Schreiben Löscht alle zuvor in der ausgewählten Kurve die gespeicherten Daten und zeigt die in Echtzeit abgetasteten Daten jedes Punktes auf der Kurve an. Max Hold Behalten Sie den maximalen Pegel für jeden Punkt der ausgewählten Messkurve bei. Aktualisieren Sie die Daten, wenn in aufeinanderfolgenden Sweeps ein neuer Maximalpegel entdeckt wird.

  • Seite 51: Mathematik

    desto glatter wird die Messkurve sein. Das Aktivieren der Mittelwertbildung nimmt mehr Zeit in Anspruch, um die vollständige Spektralinformation zu erfassen, da der Analysator die eingestellte Mittelwertzahl überstreichen muss. Die angezeigten Daten werden nach dem First-in-first-out-Prinzip gemittelt. Tabelle 2-15 Durchschnittliche Zeiten Parameter Erläuterung Standardmäßig...

  • Seite 52: Detect

    2.2.3 Detect Der Analysator zeigt das Sweep-Signal in Form einer Kurve auf dem Bildschirm an. Für jeden Trace-Punkt erfasst der Analysator immer alle Daten innerhalb eines bestimmten Zeitintervalls und verarbeitet (Peak, Mittelwert usw.) die Daten mit dem aktuell ausgewählten Detektor, dann zeigt er die verarbeiteten Daten (einen einzelnen Datenpunkt) auf dem Bildschirm an.

  • Seite 53: Sweep

    für QP ist viel länger als die des Peak-Detektors. 2.2.4 Sweep Hier stellen Sie die Parameter für die Sweep-Funktionen ein, einschließlich Sweep-Zeit, Sweep-Zeiten, Sweep-Modus usw. 2.2.4.1 Sweep-Time Hier legt die Zeit fest, die der Analysator benötigt, um einen Sweep innerhalb des Messbereichs zu beenden.

  • Seite 54: Sweep-Modus

    Single Hier stellen Sie den Sweep-Modus auf “Single” ein. Die Zahl auf dem Parametersymbol gibt die aktuellen Sweepzeiten an. Numbers Hier legen Sie die Sweepzeiten für einen einzelnen Sweep fest. Im Einzel-Sweep-Modus führt das System die angegebenen Sweep-Zeiten aus, und die Zahl, die auf dem Symbol in der Statusleiste links auf dem Bildschirm angezeigt wird, variiert je nach Verlauf des Sweeps.

  • Seite 55: Qpd-Dwell Time

    abtastet, schließt er bei jeder Abstimmung auf die entsprechende Frequenz nur die Energieerfassung des aktuellen Frequenzpunktes ab. Dies kann je nach Gerätetyp unterschiedlich sein, bitte im Datenblatt nachlesen. 3. FFT Der FFT-Modus ist nur verfügbar, wenn RBW in 1 Hz - 10 kHz liegt. Bei einem Spektrumanalysator, der die Abtastung in FFT-Schritten durchführt, bleibt er jedes Mal, wenn er sich auf eine bestimmte Frequenz einstellt, länger erhalten, und er analysiert auch die gesamte Energie in einem Frequenzband.

  • Seite 56: Extern

    Tabelle 2-20 Trigger-Einstellung Parameter Erläuterung Standardmäßig 0 dBm Bereich -300 dBm ~ 50 dBm Einheit Knopf-Schritt 1 dBm Richtungstaste Schritt 10 dBm 2.2.5.3 Extern In diesem Modus wird ein externes Signal (TTL-Signal) über den [TRIGGER IN]-Anschluss an der Rückwand eingegeben und Triggersignale werden erzeugt, wenn dieses Signal die angegebene Triggerflankenbedingung erfüllt.

  • Seite 57: Limit2

    Del Punkt Löschen Sie den Punkt, dessen Nummer im Modus ausgewählt ist. Del Alle Löschen Sie alle Punkte. Speichern/Laden Speichern oder laden Sie die Limitdatei. X Versatz Versätze der X-Achse einstellen. Y-Versatz Versätze der Y-Achse einstellen 2.2.6.3 Limit2 Begrenzung aktivieren oder deaktivieren2. 2.2.6.4 Limit2 Edit Bearbeiten Sie die Eigenschaften von Limit2.

  • Seite 58: Tg (Trackinggenerator)

    Summer Hier schalten Sie den Summer ein oder aus. Wenn der Summer eingeschaltet ist, ertönt ein Piepton, wenn das Testergebnis “Fail” ist. X-Achse Hier stellen Sie die X-Achse auf Frequenz oder Zeitbereich ein. Der Standardwert ist Freq. Beachten Sie, dass alle Punkte der aktuellen Begrenzungslinie gelöscht werden, wenn sich die Einheit der X-Achse ändert.

  • Seite 59: Normalisieren

    Leistungswert anzuzeigen. ● Dieser Parameter ändert nur die Anzeige der TG-Ausgangsleistung, nicht den tatsächlichen Wert. ● Der Offset kann entweder positiv (Verstärkung im externen Ausgang) oder negativ (Verlust im externen Ausgang) sein. Tabelle 2-24 TG-Niveau-Versatz Parameter Erläuterung Standardmäßig 0 dB Bereich -200 dB ~ 200 dB Einheit...

  • Seite 60: Referenz-Kurve

    gespeichert werden, wenn der erste Bildschirm gescannt wird. ● Die Normalisierung kann erst aktiviert werden, nachdem die ReferenzKurve gespeichert wurde. ● Nachdem Sie die Referenzkurve gespeichert und die Normalisierung aktiviert haben, wird, wenn Sie einige Parameter ändern, die die Wobbelfrequenz und die Wobbelzeit ändern, in der oberen linken Ecke des Bildschirms das Zeichen "UNCAL"...

  • Seite 61: Demod

    Einheit 100% Knopf-Schritt Richtungstaste Schritt 2.2.8 Demod Drücken Sie Demod an der Frontplatte, um das Demodulationseinstellungsmenü aufzurufen. Auf dem Analysator sind sowohl AM- als auch FM-Demodulationen verfügbar. 2.2.8.1 Demod (AM/FM) Hier stellen Sie die Demodulationsart auf AM oder FM oder aus. Die Voreinstellung ist aus. ●...
  • Seite 62 Wenn der Ohrhörer auf "Ein" gestellt ist, hören Sie während der Demodulation das demodulierte Signal über Ohrhörer. Für Demodulation Audiosignalen wird eine längere Demodulationsverweilzeit empfohlen. Tabelle 2-28 Demod-Zeit Parameter Erläuterung Standardmäßig Bereich 5 ms ~ 1000 s Einheit ks, s, ms, us Knopf-Schritt 0 ms ~ 100 ms, Schritt = 1 ms 100 ms ~ 1 s, Schritt = 10 ms...

  • Seite 63: Arkierung

    2.3 Markierung 2.3.1 Marker Die Markierung erscheint als rautenförmiges Zeichen (wie unten abgebildet) zur Identifizierung von Punkten auf einer Kurve. Sie können die Amplitude, Frequenz und Abtastzeit des markierten Punktes auf der Messkurve leicht ablesen. Abbildung 2-9 Markierung ● Das Analysegerät ermöglicht die gleichzeitige Anzeige von bis zu acht/vier Markerpaaren, aber es ist immer nur ein Paar oder ein einzelner Marker aktiv.

  • Seite 64: Trace Auswählen

    Tabelle 2-29 Marker-Parameter Parameter Erläuterung Standardmäßig Mittenfrequenz Bereich 0 ~ Volle Spannweite Einheit Auslesung = Häufigkeit: GHz, MHz, kHz, Hz Auslesung = Zeit oder Periode: s, ms, us, ns, ps Knopf-Schritt Anzeige = Frequenz, Schritt = Spanne/(Sweep-Punkte - 1) Auslesung = Zeit oder Periode, Schritt = Sweep-Zeit/(Sweep-Punkte - Richtungstaste Schritt Auslesung = Frequenz, Schritt = Spanne/10 Auslesen = Zeit oder Periode, Schritt = Sweepzeit/10 2.3.1.2...

  • Seite 65: Fixed

    geändert werden; der zugehörige Marker befindet sich standardmäßig im Zustand "fixiert" (die Positionen der X-Achse und der Y-Achse sind fixiert), aber die X-Achse kann angepasst werden, indem man in den Zustand "normal" wechselt. ● Die erste Zeile in der oberen rechten Ecke des Ablaufverfolgungsbereichs zeigt die Frequenz- (oder Zeit-) Differenz und die Amplitudendifferenz zwischen den beiden Markern;...

  • Seite 66: Marker

    Abbildung 2-10 Marker-Tabelle 2.3.2 Marker -> M->CF Hier stellen Sie die Mittenfrequenz des Analysators auf die Frequenz des aktuellen Markers. ● Wenn der Normal-Marker ausgewählt ist, wird die Mittenfrequenz auf die Frequenz des aktuellen Markers gesetzt. ● Wenn der Delta- oder Delta-Paar-Marker ausgewählt wird, wird die Mittenfrequenz auf die Frequenz des Delta-Markers eingestellt.

  • Seite 67: Marker Fn

    ● Die Funktion ist im Nullbereich ungültig. M -> Stop Freq Hier stellen Sie die Stoppfrequenz des Analysators auf die Frequenz des aktuellen Markers. ● Wenn der Normal-Marker ausgewählt wird, wird die Stoppfrequenz auf die Frequenz des aktuellen Markers gesetzt. ●...

  • Seite 68: N Db Bw

    markierten Stelle gemessen und dieser Wert auf 1 Hz Bandbreite normiert. Wä hrend dieses Vorgangs wird immer eine gewisse Kompensation auf der Grundlage der Detektions- und Kurvetypen vorgenommen. Die Messung ist präziser, wenn RMS Avg oder der Detektionstyp Sample verwendet wird. ●...

  • Seite 69: Freq Counter

    Abbildung 2-12 N dB parameter Tabelle 2-30 N dB Noise Parameter Erläuterung Standardmäßig -3 dB Bereich -100 dB ~ 100 dB Einheit Knopf-Schritt 0.1 dB Richtungstaste Schritt 1 dB 2.3.3.4 Freq Counter Hier schalten Sie den Frequenzzähler ein oder aus. Die Frequenzanzeige hat eine Genauigkeit von bis zu 0,01 Hz.

  • Seite 70: Peak

    Frequency Bei diesem Typ zeigt die Normal-Markierung die absolute Häufigkeit an. Delta-Marker und Delta-Paar-Marker zeigen Frequenzdifferenz zwischen Delta-Marker Referenzmarker an. Der Standard-Auslesemodus im Nicht-Nullbereich ist “Frequency”. Hinweis: Dieser Typ ist im Nullbereich ungültig. Period Bei diesem Typ zeigt der Normal-Marker den Kehrwert der Frequenz an, während der Delta-Marker und der Delta-Paar-Marker den Kehrwert der Frequenzdifferenz anzeigen.

  • Seite 71: Peak Peak

    2.3.4.5 Peak Peak Hier führen Sie gleichzeitig eine Spitzenwertsuche und eine Minimumsuche durch und markieren Sie die Ergebnisse mit Delta-Paar-Markierungen. Dabei wird das Ergebnis der Spitzenwertsuche mit der Deltamarkierung und das Ergebnis der Minimumsuche mit der Referenzmarkierung markiert. 2.3.4.6 Count Peak Hier aktivieren oder deaktivieren Sie die kontinuierliche Spitzenwertsuche.

  • Seite 72: Essung

    Bereich 0 dB ~ 200 dB Einheit Knopf-Schritt 1 dB Richtungstaste Schritt 5 dB Peak Type Hier legen Sie die Bedingung für die Spitzenwertsuche fest. Die verfügbaren Optionen sind Maximum und Minimum. 2.4 Messung 2.4.1 Meas Hier stellen Sie optionale Messfunktionen zur Verfügung. Wenn aktiviert, wird der Bildschirm in zwei Teile geteilt.

  • Seite 73: T-Power

    der Mittenfrequenz des Analysators an. Wählen Sie Occupied BW und drücken Sie Meas Setup , um die entsprechenden Parameter einzustellen. 2.4.1.5 T-Power Das System gibt die Nullspanne ein und berechnet die Leistung innerhalb des Zeitbereichs. Zu den verfügbaren Leistungstypen gehören Peak, Average und RMS. Wählen Sie T-Power und drücken Sie Meas Setup, um die entsprechenden Parameter einzustellen.

  • Seite 74: Meas Setup

    1. Reset Kalibrierdaten löschen 2. Calibration Bei den Spektrumanalysatoren der Serie SSA3000X, der Serie SSA3000x plus und SSA3000X-R wird eine externe Brücke für die Reflexionsmessung verwendet. Die Verbindung zwischen der Brücke und dem Spektrumanalysator ist in der folgenden Abbildung dargestellt...
  • Seite 75 Abbildung 2-14 externe Brücke Gestrichelte Pfeile zeigen die Richtung des reflektierten Signals an. Ein durchgehender Linienpfeil zeigt die Richtung des einfallenden Signals an. Tabelle 2-33 Calibration Type Calibration： Anweisung Cal Open Load Offene Kalibrierung an den DUT-Anschluss anschließen （Open+Short）/2 Offene und kurze Kalibrierung jeweils an den DUT-Port anschließen Open+Load Offene und Lastkalibrierung jeweils an den...

  • Seite 76: Channel Power

    2.4.2.2 Channel Power Abbildung 2-15 Channel Power Messergebnisse: Channel power and power spectral density. ● Channel Power: Leistung innerhalb der Integrationsbandbreite. ● Power Spectral Density: Leistung dBm/Hz) normiert innerhalb Integrationsbandbreite. Messparameter: Center Freq, Integration BW, Span, Span power. Center Freq Hier stellen Sie die Mittenfrequenz ein, diese Mittenfrequenz, die mit der Mittenfrequenz des Analysators übereinstimmt.

  • Seite 77: Acpr

    Span Hier stellen Sie den Frequenzbereich des Kanals ein. Dieser Span, der mit dem Span des Analysators übereinstimmt, ist der Frequenzbereich des Sweeps. Durch Ändern dieses Parameters wird der Frequenzdarstellbereich des Analysators geändert. Der Leistungsbereich des Kanals hängt von der Integrationsbandbreite ab. Tabelle 2-35 Channel Power Span for Chan Power Measurement Parameter Erläuterung...
  • Seite 78 ● Right channel power: Anzeige der Leistung des rechten Kanals und der Leistungsdifferenz zwischen dem rechten Kanal und dem Hauptkanal (in dBc) Messparameter: Mittenfrequenz, Hauptkanalbandbreite, Nachbarkanalbandbreite und Kanalabstand Center Freq Hier stellen Sie die Mittenfrequenz ein. Die Mittenfrequenz stimmt mit der Mittenfrequenz der Analyzeranzeige überein.

  • Seite 79: Obw

    Bereich 100 Hz ~ (volle Spanne - 100 Hz) /2 Einheit GHz, MHz, kHz, Hz Knopf-Schritt Adj Chn-Raum /10, das Minimum ist 1 Hz Richtungstaste Schritt In der Reihenfolge 1-1.5-2-3-5-7.5 2.4.2.4 Abbildung 2-17 OBW Messergebnisse: Belegte Bandbreite und Sendefrequenzfehler. . ●...
  • Seite 80 Abbildung 2-18 T-Power Messergebnisse: T-Power ● T-Power: Die Leistung des Signals von der Startlinie bis zur Stopplinie. Measurement Parameter: Mittenfrequenz, Startlinie, Stopplinie. Center Frequency Hier stellen Sie die Mittenfrequenz ein, diese Mittenfrequenz, die mit der Mittenfrequenz des Analysators übereinstimmt. Wenn Sie diesen Parameter ändern, ändert sich die Mittenfrequenz des Analysators.

  • Seite 81: Toi

    2.4.2.6 Abbildung 2-19 TOI TOI ist eine automatische Messung und dient zur Ermittlung des Intercept Points dritter Ordnung. Es gibt keine benutzergesteuerten Parameter. 2.4.2.7 Spectrum Monitor Abbildung 2-20 Spectrum Monitor Hier zeigen Sie die Peaks des Spektrums von aufeinanderfolgenden Scans als Farbkarte an. Diese Funktion ist auch unter dem Begriff Wasserfalldiagramm bekannt..

  • Seite 82: Cnr

    Spectrogram: Stellt den Messzustand des Spektrum-Monitors ein. Restart: die Messung löschen und dann neu starten. 2.4.2.8 Abbildung 2-21 CNR Messergebnisse: C/N, Carrier Power, Noise Power. ● C/N: das Verhältnis von Trägerleistung zu Rauschleistung. ● Carrier Power: die Gesamtleistung der Trägerbandbreite. ●...

  • Seite 83: Harmonics

    Tabelle 2-42 Noise BW Parameter Erläuterung Standardmäßig 3 MHz Bereich 100 Hz ~ (2*Spanne - 2*|Freq Offset| - Träger BW) Einheit GHz, MHz, kHz, Hz Knopf-Schritt Rauschen BW /10, das Minimum beträgt 1 Hz Richtungstaste Schritt In der Reihenfolge 1-1.5-2-3-5-7.5 3.

  • Seite 84: Pause/Resume

    Fundamental Hier stellen Sie die Frequenz der Grundwelle ein. Wenn der automatische Modus eingeschaltet ist, wird die Grundwelle ab dem ersten Scan automatisch gefunden. Wenn der automatische Modus ausgeschaltet ist, kann der Benutzer die Grundfrequenz manuell eingeben. Freq Step Hier stellen Sie den harmonischen Schritt ein. Im automatischen Modus ist die Frequenz einer Harmonischen ein Vielfaches der Grundfrequenz.

  • Seite 85: Chapter 3 Vektorieller Netzwerkanalysator

    In diesem Kapitel werden die Funktionstasten und Menüfunktionen der Frontplatte unter der Betriebsart Vektorieller Netzwerkanalysator im Detail vorgestellt. 3.1 Benutzerschnittstelle Abbildung 3–1 Benutzerschnittstelle des vektoriellen Netzwerkanalysators Tabelle 3–1 Benutzerschnittstelle des vektoriellen Netzwerkanalysators Name Beschreibung SIGLENT SIGLENT-Logo C/C!/C?/--- Kalibrierstatus Angabe des Ports Marker active Aktive Marker-Anzeige...

  • Seite 86: Grundlegende Einstellungen

    Marker Aktive Markierung der aktuellen Kurve Marker x value Einheit: Frequenz, Frequenz-Delta oder Zeit Marker y value Einheit abhängig vom Trace-Format Menu title Funktion des aktuellen Menüs. Menu items Menüpunkte der aktuellen Funktion Stop frequency Wert der Stoppfrequenz Points Anzahl der Messpunkte Start frequency Die erste Frequenz eines Sweeps Mode...

  • Seite 87: Stop Freq

    Tabelle 3-3 Start Freq Parameter Erläuterung Standardmäßig 10 MHz Bereich 10 MHz ~ 1.4999999 GHz Einheit GHz, MHz, kHz, Hz Knopf-Schritt Spanne/200, min 1 Hz Richtungstaste Schritt Spanne/10, min 1 Hz Verknüpft mit Center Freq, Stop Freq 3.2.1.3 Stop Freq Hier stellen Sie die Startfrequenz des aktuellen Sweeps ein.

  • Seite 88: Full Span

    Tabelle 3-5 Span Parameter Erläuterung Standardmäßig Volle Spannweite Bereich 100 Hz ~ Full Span Einheit GHz, MHz, kHz, Hz Knopf-Schritt Spanne/200, min 1 Hz Richtungstaste Schritt In der Reihenfolge 1-2-5 Verknüpft mit Start Freq, Center Freq, Stop Freq 3.2.2.2 Full Span Hier stellen Sie den Frequenzdarstellbereich des Analysators auf den maximal verfügbaren Frequenzdarstellbereich.

  • Seite 89: Ref Level

    Tabelle 3-6 Scale/Div Parameter Erläuterung Standardmäßig 10 dB Bereich 0.1 dB ~ 1000 dB Einheit Knopf-Schritt 0,1 dB ~ 1 dB, Schritt = 0,01 dB 1 dB ~ 10 dB, Schritt = 0,1 dB 10 dB ~ 100 dB, Schritt = 1 dB 100 dB ~ 1000 dB, Schritt = 10 dB Richtungstaste Schritt In der Reihenfolge 1-2-5...

  • Seite 90: Sweep Und Funktionen

    3.3 Sweep und Funktionen 3.3.1 BW 3.3.1.1 IFBW Der VNA wandelt das empfangene Signal von seiner Quelle in eine niedrigere Zwischenfrequenz (ZF) um. Durch die Verringerung der ZF-Empfängerbandbreite wird der Einfluss von Zufallsrauschen auf eine Messung reduziert. Allerdings verursachen schmalere ZF-Bandbreiten längere Durchlaufzeiten. Der Standardwert 10 kHz.

  • Seite 91: Data -> Mem

    • Weder die gemessenen Daten noch die SpeicherKurve werden angezeigt. ● Die Operation “Data -> Mem” ist erforderlich, bevor Trace Speicherdaten anzeigen kann. Wenn “Data -> Mem” nicht zuerst ausgeführt wird, sind die beiden Optionen “Memory” und “Data & Mem” grau und nicht optional.

  • Seite 92: Math

    abgetasteten Daten jedes Punktes auf der Kurve an. 4. Restart Wenn Sie die maximale oder minimale Haltezeit der Messkurve wählen, kann die Operation “Restart” die Messkurvendaten leeren und die maximale oder minimale Haltezeit der Messkurve neu starten. 3.3.2.6 Math Nachdem "Data -> Mem" ausgeführt wurde, können Sie eine komplexe Datenmathematik zwischen dem Speicher-Trace und den Messdaten durchführen.

  • Seite 93: Sweep

    Tabelle 3-9 Average Times Parameter Erläuterung Standardmäßig Bereich 1 ~ 999 Einheit Knopf-Schritt Richtungstaste Schritt 3.3.3 Sweep 3.3.3.1 Points Die Anzahl der Punkte ist die Anzahl der in einem Durchlauf gesammelten Datenelemente. ● Um eine höhere Auflösung der Kurve gegenüber dem Stimuluswert zu erhalten, wählen Sie einen größeren Wert für die Anzahl der Punkte.

  • Seite 94: Arker

    3.3.4 TG Hier stellen Sie die Signalamplitude des [PORT 1]-Ausgangs ein. 3.4 Marker 3.4.1 Marker Der Marker kann auf folgende Arten verwendet werden: ● Lesen eines Messwerts als numerische Daten (als absoluter Wert oder als relativer Wert vom Referenzpunkt). ● Verschieben der Markierung an einen bestimmten Punkt auf der Kurve (Markierungssuche).

  • Seite 95: Normal

    Abbildung 3-3 Marker 3.4.1.3 Normal Dieselbe Funktion wie unter Marker -> “Normal” in der Betriebsart Spektrumanalysator, siehe Abschnitt 2.3.1.3. 3.4.1.4 Delta Dieselbe Funktion wie bei Marker -> “Delta” in der Betriebsart Spektrumanalysator, siehe Abschnitt 2.3.1.4. 3.4.1.5 Dieselbe Funktion wie bei Marker -> “Off” in der Betriebsart Spektrumanalysator, siehe Abschnitt 错误! 未找到引用源。.

  • Seite 96: Couple

    3.4.1.7 Couple Wenn Markerpaar eingeschaltet ist, werden Marker im gekoppelten Betrieb auf allen Kurven eingerichtet und bewegt. Wenn Markerpaar aus ist, werden die Marker für jede Leiterbahn unabhängig voneinander eingerichtet und bewegt. Abbildung 3-4 Marker Couple ist ON Abbildung 3-5 Marker Couple ist OFF Benutzerhandbuch...

  • Seite 97: All Off

    3.4.1.8 All Off Hier schalten Sie alle Markierungen aller Kurven aus. 3.4.2 .Peak 3.4.2.1 Select Trace Dieselbe Funktion wie in Trace -> “Select Trace”, siehe Abschnitt 3.3.2.1. 3.4.2.2 Select Marker Dieselbe Funktion wie in Marker -> “Select Marker”, siehe Abschnitt 3.4.1.2. 3.4.2.3 Peak Hier suchen Sie nach dem größten gemessenen Wert der Messkurve.

  • Seite 98: Marker Fn

    3.4.3 Marker Fn 3.4.3.1 Select Trace Dieselbe Funktion wie in Trace -> “Select Trace”, siehe Abschnitt 3.3.2.1. 3.4.3.2 Select Marker Dieselbe Funktion wie in Marker -> “Select Marker”, siehe Abschnitt 3.3.2.1. 3.4.3.3 N dB BW Dieselbe Funktion wie in Marker Fn -> “N dB BW”, siehe Abschnitt 2.3.3.3 3.4.3.4 Close Hier schließen Sie die Marker Funktion 3.5 Meas Setup...

  • Seite 99: Scale

    Die Messkurve stellt die Phase des Messergebnisses dar, die im Bereich von -180 ° bis +180 ° angezeigt wird, sowie die expandierte Phase, die über +180 ° und unter -180 ° angezeigt werden kann. Einheit: Grad (° ). Group Delay Die Messkurve stellt die Übertragungsverzögerung des Signals durch das DUT dar.

  • Seite 100: Calibration

    3.5.6 Calibration Kalibrierbezogene Elemente einstellen. Der Kalibrierstatus wird in der oberen linken Ecke des Bildschirms angezeigt. Der Kalibrierstatus und die Anzeige sind wie folgt: Keine Kalibrierungsdaten --- (in Grau dargestellt) Kalibriert Cor (in blau angezeigt) Korrektur Aus Off (in Grau dargestellt) Notwendigkeit einer Neukalibrierung C? (in blau angezeigt) Hinweis:...

  • Seite 101: Ecal

    Diese Funktion ist nur verfügbar, wenn das Messobjekt S21 ist. Rufen Sie das Untermenü für die Normalisierung auf, um die entsprechende Auswahl zu treffen. 3.5.6.3 Ecal Verwenden Sie zur Kalibrierung das optionale elektronische SIGLENT Kalibrierkit. Die Kalibrierdaten werden als Benutzerkalibrierungsdaten gespeichert. 3.5.6.4 Cal Kit Hier geben Sie den für die mechanische Kalibrierung verwendeten Kalibrierkit an.

  • Seite 102: System Z0

    Hier stellen Sie die Verzögerung der Port2-Erweiterung ein. 5. Length Port2 Hier legen Sie die Länge der Port2-Erweiterung fest. 6. Auto Open Port1 Ermöglicht die automatische Berechnung der Verzögerung und Länge von Port1. 3.5.6.6 System Z0 Hier stellen Sie den Wellenwiderstand des Systems ein (Z0). 3.5.6.7 Velocity Factor Hier stellen Sie den Geschwindigkeitsfaktor des zu messenden Kabels relativ zur Lichtgeschwindigkeit...

  • Seite 103: Chapter 4 Distance-To-Fault Mode

    In diesem Kapitel werden die Funktionstasten und Menüfunktionen der Frontplatte unter dem Störungsentfernungsmodus im Detail vorgestellt. 4.1 Benutzerschnittstelle Abbildun 4–1 Benutzeroberfläche im Fehlerabstandsmodus Tabelle 4–1 Benutzeroberfläche im Fehlerabstandsmodus Name Beschreibung SIGLENT SIGLENT-Logo Cor/C?/ Kalibrierstatus Anzahl der Sweeps zur Mittelwertbildung Marker Aktive Markierung der aktuellen Messkurve...

  • Seite 104: Measurement

    Peak Value Spitzenwert anzeigen Menu title Funktion des aktuellen Menüs. Menu items Menüpunkte der aktuellen Funktion Operation status LOCAL- oder REMOTE-Modus: Im REMOTE-Modus sind die Tasten gesperrt. Peak Distance Der Wert des Abstands, der dem Spitzenwert entspricht Stop Distance Endabstand der horizontalen Achse Distance Durch horizontale Achse dargestellte Parameter Marker Table...

  • Seite 105: Stop Distance

    Bereich 0,00 m ~ (Stopp-Entfernung - 0,2) m Einheit m, Füße Knopf-Schritt 0.1 m Richtungstaste Schritt In 1-2-5 Reihenfolge(Einheit: m) 4.2.3 Stop Distance Hier stellen Sie den Anhalteweg für DTF ein. Der Bereich dieses Wegs wird durch den Geschwindigkeitsfaktor begrenzt und ist proportional zum Geschwindigkeitsfaktor.

  • Seite 106: Velocity Factor

    Einheiten. Dieser Wert wird auch in der Statusleiste auf der linken Seite des Bildschirms angezeigt. ● Meter ● Feet Die Standardeinheit ist "Meter". 4.2.5 Velocity Factor Hier stellen Sie den Geschwindigkeitsfaktor des zu messenden Kabels in Bezug auf die Lichtgeschwindigkeit im Vakuum ein. Stellen Sie sicher, dass der Geschwindigkeitsfaktor des zu messenden Kabels mit dem tatsächlichen Wert übereinstimmt.

  • Seite 107: Calibration

    Das Kalibrieren mit der angegebenen mechanischen Kalibrierung erfordert drei Belastungen: offen, kurz und passend. Die Kalibrierdaten werden als Benutzerkalibrierungsdaten gespeichert. Ecal Verwenden Sie zur Kalibrierung die optionale elektronische Kalibriereinheit SIGLENT. Die Kalibrierdaten werden als Benutzerkalibrierdaten gespeichert. Cal kit Hier geben Sie den für die mechanische Kalibrierung verwendeten Kalibrierkit an.

  • Seite 108: Chapter 5 Modulationsanalysator

    Chapter 5 Modulationsanalysator In diesem Kapitel werden die Funktionstasten und Menüfunktionen der Frontplatte in der Betriebsart Modulationsanalysator im Detail vorgestellt. Dieser Modus ermöglicht die Modulationsanalyse eingehender Signale. Die Modulationsarten sind wie folgt: ● AM Analog-Modulation ● FM Analog-Modulation ● ASK digitale Modulation ●...

  • Seite 109: Benutzerschnittstelle

    5.1 Benutzerschnittstelle 11 12 Abbildung 5–1 Benutzerschnittstelle des Modulationsanalysators Tabelle 5–1 Benutzerschnittstelle des Modulationsanalysators Name Beschreibung SIGLENT SIGLENT-Logo Trace Ative Kurveanzeige Demod type Den Demodulationstyp der aktuellen Ansicht anzeigen Data type den Datentyp der aktuellen Ansicht anzeigen Marker Aktive Markierung der aktuellen Kurve Marker X Einheit abhängig vom Trace-Format...

  • Seite 110: Grundlegende Einstellungen

    Start Start der Ansicht anzeigen View 4 Ansicht 2 ist standardmäßig auf Symboltabelle eingestellt. Scale Maßstab anzeigen View 3 Ansicht 2 Standardeinstellungen für die Konstellation Format das Format der aktuellen Ansicht anzeigen Ref Level Referenzebene anzeigen 5.2 Grundlegende Einstellungen 5.2.1 Frequency Wechseln Sie zum Menü...

  • Seite 111: Measurement

    5.3 Measurement 5.3.1 Digitale Modulationsanalyse Wenn die Modulationsart ASK, FSK, MSK, PSK oder QAM gewählt wird, wird eine digitale Modulationsanalyse durchgeführt. 5.3.1.1 Format Hier wählen Sie das Modulationsformat. 5.3.1.2 Symbol Rate Hier stellen Sie die Symbolrate des zu analysierenden Signals ein. Drücken Sie Meas Setup und wählen Sie dann "Symbol Rate", Sie können die Symbolrate eingeben und die Symbolrate mit dem Drehknopf.

  • Seite 112: Filter Setup

    5.3.1.5 Filter Setup Nach dem Eintritt in das Untermenü "Filtereinstellungen" können Sie die relativen Parameter der Filter wählen. 1. Measure Filter ● Sqrt Nyquist ● Nyquist ● Gauss ● Half Sine ● 2. Reference Filter ● Sqrt Nyquist ● Nyquist ●...

  • Seite 113: Statistic

    Tabelle 5-8 Filter Length Parameter Erläuterung Standardmäßig Bereich 2 ~ 128 Einheit Knopf-Schritt Richtungstaste Schritt 5.3.1.6 Statistic 1. Statistic Wenn Sie die Statistikfunktion einschalten, zeigt das Messergebnis das Maximum und das Minimum der Statistik an. Schalten Sie die Statistikfunktion aus, das Messergebnis zeigt nur den Echtzeit-Messwert an.

  • Seite 114: Analoge Modulationsanalyse

    einzustellen. Sie können das Trace auch auswählen, indem Sie auf die Trace-Markierung klicken, die in der linken Statusleiste des Bildschirms. 2. Num of Traces Hier legen Sie die Obergrenze der angezeigten Trace-Nummern fest. Bis zu vier Kurven können gleichzeitig im Bildschirmfenster angezeigt werden. 3.

  • Seite 115: Eqlpf

    Bei der FM-Modulationsanalyse sollte die IFBW größer als das Doppelte der Summe aus der Abweichungsfrequenz und der Modulationsfrequenz sein. Tabelle 5-10 IFBW Parameter Erläuterung Standardmäßig 1.2 MHz Bereich 1.2 MHz, 960 kHz, 600 kHz, 480 kHz, 300 kHz, 240 kHz, 120 kHz, 96 kHz, 60 kHz Einheit MHz, kHz Knopf-Schritt...

  • Seite 116: Restart Meas

    Knopf-Schritt Richtungstaste Schritt 5.3.2.4 Restart Meas Nachdem diese Funktion ausgeführt wurde, wird die Statistik gelöscht und neu gestartet. Wenn die Durchschnittsfunktion eingeschaltet ist, wird auch die Durchschnittsberechnung der Messergebnisse gelöscht und neu gestartet. 5.4 Sweep und Funktionen 5.4.1 Trigger Drücken Sie Trigger , um das Menü zu öffnen. Der Analysator beginnt einen Sweep nur dann, wenn die ausgewählten Triggerbedingungen erfüllt sind.

  • Seite 117: Chapter 6 Echtzeit-Spektrumanalysator

    Chapter 6 Echtzeit-Spektrumanalysator Das von der Echtzeit-Spektrumanalyse unterstützte Modell ist die Serie SSA3000X-R. 6.1 Grundlegende Einstellungen 6.1.1 Frequency Hier stellen Sie die frequenzbezogenen Parameter und Funktionen des Analysators ein. Der Sweep wird neu gestartet, wenn die Frequenzparameter geändert werden. Es gibt drei Hauptparameter, die sich auf den Frequenzbereich beziehen: Startfrequenz, Mittenfrequenz und Endfrequenz.

  • Seite 118: Stop Frequency

    Minimum erreicht. Weitere Einzelheiten finden Sie unter “Span”. Tabelle 6-2 Start Frequency Parameter Erläuterung Standardmäßig 0 Hz Bereich 0 Hz ~ (Full Span -5kHz) Einheit GHz, MHz, kHz, Hz Knopf-Schritt Step=Span/200 Richtungstaste Schritt Center Freq Step Verknüpft mit Center Freq, Span 6.1.1.3 Stop Frequency Hier stellen Sie die Stoppfrequenz des aktuellen Sweeps ein.

  • Seite 119: Freq Step

    Knopf-Schritt Step = Span/200 Richtungstaste Schritt Center Freq Step Verknüpft mit Center Freq, Start Freq, Stop Freq 6.1.1.5 Freq Step Die Einstellung des Werts von Freq Step ändert den Richtungsschlüsselschritt der Mittenfrequenz, Startfrequenz, Stoppfrequenz und Frequenzversatz. ● Bei einem festen Stufenwechsel kann der Wert der Mittenfrequenz den Zweck erreichen, Messkanäle schnell und kontinuierlich umzuschalten.

  • Seite 120: Full Span

    Standardmäßig 40 MHz Bereich 0 Hz ~ 40 MHz Einheit GHz, MHz, kHz, Hz Knopf-Schritt Span/200, min 1 Hz Richtungstaste Schritt In 1-2-5 sequence Verknüpft mit Start Freq, Stop Freq, Freq Step, RBW, Acq time 6.1.2.2 Full Span Hier stellen Sie den Frequenzdarstellbereich des Analysators auf den maximal verfügbaren Frequenzdarstellbereich.

  • Seite 121: Attenuator

    aktuellen Dynamikbereichs des Spektrumanalysators angibt. Wenn die Energie des zu messenden Signals den Referenzpegel überschreitet, kann dies zu nichtlinearen Verzerrungen oder sogar zu einem Überlastungsalarm führen. Es ist notwendig, die Art des zu messenden Signals zu kennen und den Referenzpegel sorgfältig auszuwählen, um den besten Messeffekt zu erzielen und den Analyser zu schützen.

  • Seite 122: Rf Preamp

    6.1.3.3 RF Preamp Ermöglicht die Steuerung des Zustands des internen Vorverstärkers (PA), der sich im HF-Eingangssignalweg befindet. Wenn das zu messende Signal klein ist, kann durch Einschalten des Vorverstärkers der angezeigte mittlere Rauschpegel reduziert werden, um die Unterscheidung kleiner Signale vom Rauschen zu erleichtern. Das entsprechende Symbol "PA"...

  • Seite 123: Trace

    Tabelle 6-10 RBW Parameter Erläuterung Kaiser 100.431kHz ~3.314MHz Hanning 74.98kHz ~2.47MHz Flattop 188.462kHz ~ 6.22MHz Gauß 98.797 kHz ~ 3.26MHz Schwarzer Mann-Harris 100.19kHz~ 3.31MHz Rechteckig 49.938KHz 6.2.2 Trace Heribei word das Sweep-Signal als Kurve auf dem Bildschirm angezeigt. 6.2.2.1 Select Trace Der Echtzeit-Spektrumanalysator ermöglicht die gleichzeitige Anzeige von bis zu drei Messkurven.

  • Seite 124: Detect

    Average Hier legen Sie die Mittelungszeiten der ausgewählten Messkurve fest. und legen Sie die durchschnittliche Anzahl der Messkurven fest. Weitere Mittelwerte können das Rauschen und den Einfluss anderer Zufallssignale reduzieren; dadurch werden die stabilen Signaleigenschaften hervorgehoben. Je größer die Mittelungszeiten sind, desto glatter wird die Messkurve.

  • Seite 125: Sweep

    Zeitintervalls abgetasteten Daten an. 6.2.4 Sweep Dieser Punkt stellt Parameter über die Sweep-Funktionen ein, einschließlich Erfassungszeit, Sweep-Modus, Sweep-Zeiten usw. 6.2.4.1 Acquisition Time Hier legen Erfassungszeit Echtzeit-Spektrumanalysators innerhalb Echtzeit-Analysespanne fest. Die Erfassungszeit kann im Modus “Auto” oder “Manual” eingestellt werden und die Voreinstellung ist “Auto”. Tabelle 6-12 Acquisition Time Parameter Erläuterung...

  • Seite 126: Pause/Resume

    wobbelt kontinuierlich, wenn die Triggerbedingungen erfüllt sind. ● Wenn sich das Gerät im Single-Sweep-Modus befindet und eine Messfunktion eingeschaltet ist, drücken Sie diese Taste, und das System schaltet in den kontinuierlichen Sweep-Modus und misst kontinuierlich, wenn die Triggerbedingungen erfüllt sind. ●...

  • Seite 127: External

    1. Trigger Level Hier legen Sie die Auslöseschwelle fest, wenn die PVT ausgelöst wird. Die Triggerpegelzeile TL und der Wert des Triggerpegels werden auf dem Bildschirm angezeigt. Tabelle 6-14 Trigger level Parameter Erläuterung Standardmäßig 0 dBm Bereich -300 dBm ~ 50 dBm Einheit Knob Step 1 dBm...

  • Seite 128: Fmt

    6.2.6 FMT Die Echtzeit-Frequenzvorlagenbegrenzung ermöglicht es Benutzern, die Erfassung auf der Grundlage bestimmter Ereignisse im Frequenzbereich zu begrenzen. Der Benutzer kann die Form der Schablone anpassen und den Maskentyp der Frequenzschablone (größer, kleiner, innerhalb und außerhalb der Schablone) entsprechend den tatsächlichen Bedürfnissen auswählen oder die Aktion der Schablone einstellen (normal, Piep und Stopp), und die definierte Frequenzschablone kann auch als LIM-Datei gespeichert werden.

  • Seite 129: Select Marker

    auf der Kurve leicht ablesen. ● Das Analysegerät ermöglicht die gleichzeitige Anzeige von bis zu acht/vier Markerpaaren, aber es ist immer nur ein Paar oder ein einzelner Marker aktiv. ● Sie können die Zifferntasten, den Knopf oder die Richtungstasten verwenden, um die gewünschte Frequenz oder Zeit zu ändern und die Messwerte verschiedener Punkte auf der Messkurve anzuzeigen.

  • Seite 130: Delta

    6.3.1.4 Delta Einer der Markertypen. Er wird verwendet, um die Delta-Werte von X (Frequenz oder Zeit) und Y (Amplitude) zwischen dem Referenzpunkt und einem bestimmten Punkt auf der Messkurve zu messen. Bei Auswahl erscheint ein Markerpaar auf der Messkurve: Fixed Related Marker (gekennzeichnet durch eine Kombination aus Markernummer und Buchstabe "+", wie z.B.

  • Seite 131: Peak->Cf

    6.3.2.1 Peak->CF Hier stellen Sie die aktuelle Spitzenfrequenz auf die Mittenfrequenz ein. 6.3.2.2 Left Peak Suche und Markierung des nächstgelegenen Peaks, der sich auf der linken Seite des aktuellen Peaks befindet und die Peaksuchbedingung erfüllt. 6.3.2.3 Right Peak Suche und Markierung des nächstgelegenen Peaks, der sich rechts vom aktuellen Peak befindet und die Peaksuchbedingung erfüllt.

  • Seite 132: Messung

    Hier setzen Sie die Stoppfrequenz des Analysators auf die Frequenz des aktuellen Markers. ● Wenn der Normal-Marker ausgewählt wird, wird die Stoppfrequenz auf die Frequenz des aktuellen Markers gesetzt. ● Wenn die Delta- oder Delta-Paar-Markierung gewählt wird, wird die Stoppfrequenz auf die Frequenz der Delta-Markierung gesetzt.

  • Seite 133: Spectrogram

    dar. Durch die Steuerung der Helligkeit des historischen Signalpunktes der “Density” Ansicht kann der Nachleuchteffekt erreicht werden. 6.4.1.2 Spectrogram Abbildung 6-2 Spectrogram In der "Spektrogramm"-Anzeige werden die gleichen Spektraldaten mit einer Zeitdimension angezeigt, die der Spektrenanzeige hinzugefügt wird. Das "Spektrogramm" zeichnet die Beziehung zwischen den Frequenzbereichseigenschaften der einzelnen Ereignisse und der Zeit auf.

  • Seite 134: Spectrum + Spectrogram

    Gesamtzahl der erzeugten Wellenformen mehr als 50000 Frames beträgt, werden die historischen Daten von mehr als 50000 Frames verworfen. 6.4.1.3 Spectrum + Spectrogram Abbildung 6-3 Spectrum Die obere Ansicht ist das Spektrum, das als Amplitude vs. Frequenz gezeigt wird, und die untere Ansicht ist das oben erwähnte si-Spektrogramm.

  • Seite 135: Pvt

    6.4.1.4 Abbildung 6-4 PVT Im Zeitbereich können nach der Erfassung der Eingangsdaten (IQ-Daten) der FFT die entsprechenden PvT-Daten gewonnen werden. Die Detektionsperiode ist auch die entsprechende Erfassungszeit. Der Aladdin RTSA unterstützt bis zu 50000 PVT-Kurven für die zyklische Speicherung, wobei jede PvT-Kurve einer SpektrogrammKurve entspricht.

  • Seite 136: Meas Setup

    3D Map ist ein Beobachtungsfenster zur Echtzeitdarstellung von Wellenformdaten mit Zeit, Frequenz und Amplitude als Achsen. Es kann die Beziehung zwischen Frequenzcharakteristika von Ereignissen und Zeit visuell beobachten, und die Temperatur seiner Farbe repräsentiert die Größe. 6.4.2 Meas setup Hier öffnen Sie das Parametereinstellungsmenü, das dem aktuell ausgewählten Messfenster entspricht. Das Menü...

  • Seite 137: Chapter 7 Emi-Messung

    Chapter 7 EMI-Messung 7.1 Introduction Drücken Sie Mode, wählen Sie 'Emi-Messung', um in den EMI-Messmodus zu gelangen. Die Benutzerschnittstelle für den EMI-Messmodus hat drei Anzeigebereiche, die Informationen zu verschiedenen Einstellungsmenüs anzeigen, wie in der Abbildung unten dargestellt. Abbildung 7-1 Benutzeroberfläche für EMI-Messungen ●...
  • Seite 138 vom Benutzer festgelegt und aktiviert wurden, um das Interferenzspektrum zu erfassen. Sie können bis zu drei Kurven mit unterschiedlichen Detektoren und Kurventypen laufen lassen. Sie können Grenzwertlinien aktivieren, denen die Spektren entsprechen müssen, und optional einen Grenzwertrand einschließen. Abbildung 7-2 Menü Messen Abbildung 7-3 CISPR-empfohlener EMI-Testablauf Als nächstes wird bei der Messung nach dem Peaksignal gesucht, um eine Liste von Peaks zu erstellen, die als "Signalliste"...

  • Seite 139: Grundlegende Einstellungen

    die endgültige Messung nur für bestimmte Signale in der Signalliste unter dem Menü Sequenz. Das Meter-Fenster auf der rechten Seite zeigt die momentane Amplitude von jedem von bis zu drei Detektoren an. Ähnlich wie bei der Endmessung besteht das Messgerät aus der Durchführung einer Zero-Span-Messung auf der spezifizierten Messgerätefrequenz mit unabhängigen Detektoren und Verweilzeiten im Menü...

  • Seite 140: Start Frequency

    Tabelle 7-2 Center Frequency Parameter Erläuterung Standardmäßig 165 MHz Bereich 50 Hz ~ (Full Span -50Hz) Einheit GHz, MHz, kHz, Hz Knopf-Schritt Span/200, min 1 Hz Richtungstaste Schritt Span/10 Verknüpft mit Start Freq, Stop Freq 7.2.1.3 Start Frequency Hier legen Sie die Startfrequenz des Scans fest. Die Start- und Stoppfrequenzen werden jeweils unten im Gitter angezeigt.

  • Seite 141: Span

    7.2.2 Span Heir legen Sie die Scanspanne fest. Jede Änderung dieses Parameters stoppt die laufende Sequenz. ● Zero-Span ist im EMI-Messmodus ungültig. 7.2.2.1 Span Ermöglicht das Einstellen des Frequenzbereichs der Abtastung. ● Die Start- und Stoppfrequenz variieren mit der Spanne, wenn die Mittenfrequenz konstant ist. ●...

  • Seite 142: Amplitude

    7.2.3 Amplitude Hier stellen Sie die Amplitudenparameter des Analysators ein. Durch Modifizieren dieser Parameter können die zu messenden Signale zur leichteren Beobachtung und zur Minimierung des Fehlers in einem geeigneten Modus angezeigt werden. Jede Änderung von Ref Level, Abschwächerwert, Vorverstärkungsmodus und Ref Offset stoppt die laufende Sequenz. 7.2.3.1 Ref Level Hier stellen Sie die maximale Leistung oder Spannung ein, die derzeit im Trace-Fenster angezeigt...

  • Seite 143: Rf Preamp

    Tabelle 7-7 Attenuator Parameter Erläuterung Standardmäßig 20 dB Bereich 0 ~ 51 dB Einheit Knopf-Schritt 1 dB Richtungstaste Schritt 5 dB Verknüpft mit Preamp, Ref level Hinweis: Der maximale Dämpfungswert der verschiedenen Maschinenmodelle kann unterschiedlich sein, bitte lesen Sie im Datenhandbuch nach. 7.2.3.3 RF Preamp Dient...

  • Seite 144: Scale Type

    ● Durch Änderung der Skala wird der angezeigte Amplitudenbereich angepasst. ● Der Mindestbereich: Referenzpegel -10 × aktueller Skalenwert. ● Die maximale Reichweite: Der Referenzpegel. Tabelle 7-8 Scale/Div Parameter Erläuterung Standardmäßig 10 dB Bereich 0.1 dB ~ 20 dB Einheit Knopf-Schritt Scale>=1, 1 dB, Scale<1, 0.1dB Richtungstaste Schritt...

  • Seite 145: Sweep Und Funktionen

    Richtungstaste Schritt Not support Related to Ref Level 7.3 Sweep und Funktionen 7.3.1 BW Hier legen Sie die Auflösung BW des Analysators fest. Jede Änderung dieses Parameters stoppt die laufende Sequenz. 7.3.1.1 RBW(Scan) Ermöglicht das Einstellen der RBW des Scans. ●...

  • Seite 146: Trace

    7.3.2 Trace 7.3.2.1 Select Trace Der Analysator ermöglicht die gleichzeitige Anzeige von bis zu drei Kurven. Jede Kurve hat ihre eigene Farbe (Kurve A - Gelb, Kurve B - Violett und Kurve C - Hellblau). Alle Kurven können unabhängig voneinander parametrisiert werden. Als Voreinstellung wählt der Analyzer Trace A und stellt den Typ des Trace als Clear Write.

  • Seite 147: Detect

    Tabelle 7-12 Average Times Parameter Erläuterung Standardmäßig Bereich 1 ~ 999 Einheit Knopf-Schritt Richtungstaste Schritt 7.3.3 Detect Hier stellen Sie den Detektor für die Abtastung ein. Dies hat keinen Einfluss auf den Detektor für die Meter- oder Endmessung. Sie können den Detektor für Zähler unter Meas ->...

  • Seite 148: Rbw/Step

    Continue Hier stellen Sie den Sweep-Modus auf "Weiter" ein. Das Zeichen Cont auf dem Parametersymbol zeigt an, dass der Analysator kontinuierlich wobbelt. Tabelle 7-13 Sweep Times Parameter Erläuterung Standardmäßig Bereich 1 ~ 99999 Einheit Knopf-Schritt Richtungstaste Schritt 7.3.4.2 RBW/Step Hier legen Sie die Anzahl der Punkte für jede RBW-Breite fest. Der RBW-Div-Schritt wird zur Berechnung des Wobbelschritts und der Wobbelpunkte der Abtastung verwendet.

  • Seite 149: Meter Mode

    7.3.4.4 Meter Mode Hier stellen Sie den Sweep-Modus für die Scan-Messung in Einzel- oder Dauerbetrieb ein, die Voreinstellung ist Dauerbetrieb. 7.3.5 Limit Der Analysator unterstützt die Pass/Fail-Testfunktion. Bei dieser Funktion wird die gemessene Kurve mit der zuvor bearbeiteten Kurve verglichen. Wenn die zugehörigen Regeln erfüllt sind, ist das Ergebnis "Bestanden", andernfalls ist das Ergebnis "Nicht bestanden".

  • Seite 150: Test Trace

    Tabelle 7-17 Margin Parameter Erläuterung Standardmäßig Bereich -40 ~ 0 Einheit Knopf-Schritt in der Reihenfolge 1, 3, 10 Richtungstaste Schritt in der Reihenfolge 1, 3, 10 7.3.5.4 Test Trace Hier wählen Sie den Trace aus, den Sie mit den Grenzen testen möchten. Ein Grenzwert wird auf eine und nur eine Messkurve angewendet.

  • Seite 151: Select Trace

    Tabelle 7-18 Marker parameters Parameter Erläuterung Standardmäßig Center Frequency Bereich 0 ~ Full Span Einheit GHz, MHz, kHz, Hz Knopf-Schritt Step = Span/(Sweep Points - 1) Richtungstaste Schritt Step = Span/10 7.4.1.2 Select Trace Hier wählen Sie die Messkurve aus, die durch die aktuelle Markierung markiert werden soll. Gültige Markierungen sind A, B oder C.

  • Seite 152: Fixed

    Amplitudenwert des zugehörigen Markers. 7.4.1.5 Fixed Einer der Markertypen. Wenn "Fixiert" ausgewählt ist, werden die X- und Y-Achse des Markers durch die Messkurve nicht verändert und können nur über das Menü geändert werden. Der fixierte Marker wird mit "+" markiert. Nachdem der Marker "Delta"...

  • Seite 153: Next Right Peak

    aktuellen Peaks befindet und die Peaksuchbedingung erfüllt. 7.4.3.2 Next Right Peak Ermöglicht die Suche und Markierung des nächstgelegenen Peaks, der sich rechts vom aktuellen Peak befindet und die Peaksuchbedingung erfüllt. 7.4.3.3 Search Config Hier definieren Sie die Bedingungen der Peaksuche für verschiedene Peaksuchvorgänge. Ein echter Peak sollte sowohl die Anforderungen der “Peak Excursion”...

  • Seite 154: Scan Only

    mü ssen Start Sequence drücken, ausgewählte Messsequenz starten. Standardeinstellung ist Nur scannen. 7.5.1.1 Scan Only Ermöglicht das Scannen des Bandes auf der Grundlage der Scan-Konfigurationseinstellungen. 7.5.1.2 Seach Only Ermöglicht dieSuche nach dem Spitzensignal auf Stromkurven, um die Signalliste zu füllen. 7.5.1.3 Scan, Search &...

  • Seite 155: Start Freq

    7.5.3.1 Start Freq Dies entspricht 7.1.1.3 Startfrequenz. 7.5.3.2 Stop Freq Dies ist dasselbe wie 7.1.1.4 Stopp-Frequenz. 7.5.3.3 CISPR Band Dies ist dasselbe wie 7.1.2.2 Band auswählen. 7.5.3.4 Dwell Time Hier stellen Sie die Verweildauer des Scans ein. 7.5.3.5 Points Dies ist dasselbe wie in 7.2.4.3 Sweep-Punkte. 7.5.4 Search Mit einer Gruppe von Menüs können Sie die Spitzenwertsuche schnell und einfach konfigurieren.

  • Seite 156: Signal List

    7.5.6 Signal List 7.5.6.1 Select Signal Hier wählen Sie eines der Signale als aktuelles Signal in der Signalliste aus. Wenn ein Signal ausgewählt ist, können Sie es in der Signalliste markieren, entmarkieren oder löschen. Es wird relativ zu 1.4.5.1 Meas Signal. 7.5.6.2 Mark Signal Hier markieren Sie das aktuelle Signal.

  • Seite 157: Meter

    7.5.1 Meter Eine Gruppe von Menüs ermöglicht Ihnen eine schnelle und einfache Konfiguration für die Zählermessung. 7.5.1.1 Sweep Dies entspricht dem Mete-Modus in 7.2.4.4.4. 7.5.1.2 Dwell Time Hier stellen Sie die Verweilzeit für die Zählermessung ein. 7.5.1.3 All Off Hier schalten Sie alle Messgeräte aus. Dadurch wird das Scanfenster automatisch erweitert. 7.5.1.4 Select Meter Hier wählen Sie einen der drei Meter aus.

  • Seite 158: Chapter 8 Systemeinstellungen

    Chapter 8 Systemeinstellungen 8.1 System 8.1.1 Language Das Analysegerät unterstützt ein mehrsprachiges Menü, eine integrierte chinesische und englische Hilfe und Popup-Meldungen. Drücken Sie diese Taste, um die gewünschte Anzeigesprache auszuwählen. 8.1.2 Power On/Preset 8.1.2.1 Power On Hier setzen Sie die Einschalteinstellung auf Standard, Letzter oder Benutzer. ●...

  • Seite 159: Power On Line

    Stellen Sie ein, ob das Gerät nach dem Einschalten automatisch startet. Standardmäßig startet das Gerät nicht automatisch. 8.1.3 Interface Der Analysator unterstützt die Kommunikation über LAN, USB und den SIGLENT USB-GPIB-Adapter als Standard-Schnittstellen zur Fernsteuerung von Computern. 8.1.3.1 Hier konfigurieren Sie die entsprechenden Parameter der LAN-Verbindung nach der "Statischen" oder "DHCP"-Methode.

  • Seite 160: Web Server

    8.1.3.3 Web Server Webseitenparameter für die Verwendung von VNC einstellen. 1. Port Die Portnummer kann auf 5900~5999 eingestellt werden. Wenn die Portnummer außerhalb des Bereichs eingestellt wird, erscheint am unteren Bildschirmrand eine Eingabeaufforderung, und die Portnummer wird automatisch auf den maximalen oder minimalen Wert eingestellt. Nach dem Ändern der Portnummer muss VNC erneut geöffnet werden.

  • Seite 161: Load Option

    Abbildung 8-2 System Info 8.1.5.2 Load Option Drücken Sie auf “Load Option” und geben Sie dann den Sequenzcode in das Verpuffungsfeld ein, um die Optionen zu laden. Optionen können auch durch Laden von Lizenzdateien unter File ->” Open/Load” geladen werden. Abbildung 8-3 Load Option 8.1.5.3 Firmware Update...

  • Seite 162: System Message

    Abbildung 8-4 Firmware-Aktualisierung 8.1.5.4 System Message Ermöglicht die Anzeige von Systemalarmen und -warnungen. 8.1.6 Date and Time Hier setzen Sie die Systemzeit sowie den Anzeigestatus und das Anzeigeformat der Systemzeit. Die Systemzeit kann auf die Formate "ymd", "mdy" oder "dmy" eingestellt werden. Die Systemzeit wird standardmäßig im Format "ymd"...

  • Seite 163: Display

    Touch Test Hier Testen Sie, ob der Berührungsbildschirm Fehler aufweist, indem Sie die Testtaste an bestimmten Stellen des Bildschirms berühren. 8.2 Display Hier könen Sie die Anzeige des Bildschirms steuern. 8.2.1 Grid Brightness Ermöglicht die Steuerung der Helligkeit des Anzeigerasters. Tabelle 8-1 Grid brightness Parameter Erläuterung...

  • Seite 164: Touch Settings

    8.2.3 Touch Settings Sie können Touchscreen-Einstellungen und Touch-Hilfe ein- oder ausschalten. Die Berührungsunterstützung kann nach dem Öffnen der Touchscreen-Einstellungen an eine beliebige Position auf dem Bildschirm verschoben werden. Abbildung 8-6 Berührungsunterstützung 8.2.4 Power Saving Nach der Einstellung der Energieeinsparung kann die Hintergrundbeleuchtung des Bildschirms abgeschaltet werden, wenn eine bestimmte Zeit lang weder Touchscreen- noch Tastenbedienung erfolgt.

  • Seite 165: Display Line

    aktivieren oder den Status der Funktion mit dem Berührungsassistenten umschalten. ● Text bearbeiten: Klicken Sie auf den Eingabebereich, um die virtuelle Tastatur aufzurufen. Verwenden Sie die virtuelle Tastatur oder die Tasten im Bearbeitungsbereich auf der Frontplatte, um Text einzugeben. Während der Bearbeitung können Sie die Farbe und Größe des Textes mit Hilfe der Farb- und Schriftgrößenbeschriftung ändern.

  • Seite 166: Open/Load

    oder Unterordnern unter dem aktuellen Verzeichnis zu wechseln. 8.3.2 Open/Load Hier öffnen Sie den ausgewählten Ordner oder laden Sie die ausgewählte Datei. 8.3.3 Back Wenn es ein vorheriges Verzeichnis gibt, kehren Sie mit dieser Taste dorthin zurück. 8.3.4 View Type Hier wählen Sie den Dateityp, der durchsucht werden soll.

  • Seite 167: Save

    Tabellenkalkulationsprogrammen wie z. B. Microsoft® Excel® angezeigt wird. Dieser Dateityp kann dann gelesen werden. LIM (limit) LIM-Dateien speichern die Linien- oder Punktdaten, die zur Konfiguration und Anzeige von Linien verwendet werden, die zur visuellen Anzeige eines benutzerdefinierten Grenzwerts dienen. Sie werden im ASCII-Format gespeichert, das von Menschen gelesen werden kann.

  • Seite 168: Abkürzungstaste

    Copy Hier kopieren Sie die ausgewählte Datei oder den ausgewählten Ordner zum Einfügen. Paste Hier fügen Sie die zuvor ausgeschnittene oder kopierte Datei in die aktuelle. Delete Hier löschen der ausgewählten Datei oder des ausgewählten Verzeichnisses. Rename Hier benennen Sie die ausgewählte Datei oder den Ordner um. 8.4 Abkürzungstaste 8.4.1 Preset Ermöglicht das Abrufen der voreingestellten Einstellung und Wiederherstellen des Analysators auf...
  • Seite 169 Preamp Units Scale/Div 10 dB Scale Type Ref Offset 0 dBm Corrections 50 Ω RF Input Apply Corrections Correction x Correction x data Null Auto, 1MHz (Je nach Gerätetyp unterschiedlich, siehe Datenblatt) Auto, 1MHz (Je nach Gerätetyp unterschiedlich, siehe Datenblatt) VBW/RBW Avg Type Log Pwr...
  • Seite 170 Input Y Constant 0 dB Math Type Detect Select Trace Detect Type of Trace A Pos Peak Limit Limit1 Off, Limit Upper, 0 dBm Limit2 Off, Limit Lower, -100 dBm Test Stop Fail to stop Buzzer X Axis Freq Demod Demod Mode Earphone Volume...
  • Seite 171 Measure Setup Channel Power Center Freq 750 MHz (Je nach Gerätetyp unterschiedlich, siehe Datenblatt) Integration BW 2 MHz Span 1.5 GHz (Je nach Gerätetyp unterschiedlich, siehe Datenblatt) ACPR Center Freq 750 MHz (Je nach Gerätetyp unterschiedlich, siehe Datenblatt) Main Channel 1 MHz Adjacent Chn 1 MHz...
  • Seite 172 Touch Touch Assistant Power Saving Always On Annotation Display Line Off, 0 dBm Tabelle 8-4 Standardvoreinstellung des Vektor-Netzwerkanalysator-Modus Parameter Standardmäßig Frequency Center Freq 750.05 MHz (Je nach Gerätetyp unterschiedlich, siehe Datenblatt) Start Freq 100 kHz Stop Freq 1.5 GHz (Je nach Gerätetyp unterschiedlich, siehe Datenblatt) Span Span 1.4999 GHz (Je nach Gerätetyp unterschiedlich, siehe Datenblatt)
  • Seite 173 Measure Meas Format Log Mag Calibration Correction System Z0 Velocity Factor 0.66 Port Extensions Extensions Delay Port1 0 ps Length Port1 0 mm Delay Port2 0 ps Length Port2 0 mm Tabelle 8-5 Standardvoreinstellung des Abstand-zum-Fehler-Modus Parameter Standardmäßig Frequency Center Freq 750.05 MHz (Je nach Gerätetyp unterschiedlich, siehe Datenblatt) Start Freq 100 kHz (Je nach Gerätetyp unterschiedlich, siehe Datenblatt)
  • Seite 174 Stop Distance 30.39 m Unit Meters Velocity Factor 0.66 Cable Atten 0 dBm Window Hamming Calibration Correction Tabelle 8-6 Standardvoreinstellung des Modulationsanalysator-Modus Parameter Standardmäßig Measure Meas Type Analog Modulation Frequency Center Freq 100 MHz Freq Step 10 kHz Span Span 13.08083 MHz Amplitude Attenuator...
  • Seite 175 Couple Meas Setup IFBQ Auto, 1.2 MHz EqLPF Auto, 200 kHz Average Avg Times Digital Modulation Frequency Center Freq 100 MHz Freq Step 10 kHz Span Span 31.25 kHz Amplitude Attenuator Auto, 20 dB Preamp Ref Level of Trace A Scale/Div of Trace A Ref Level of Trace B 0 dBm...
  • Seite 176 Format of Trace D I-Eye Properties Eye Length Symbol Table Marker Select Trace Select Marker Marker Type Normal Relative To Couple Meas Setup Format 16QAM Symbol Rate 10 ksps Points/Symbol Meas Length Filter Setup Meas Filter Sqrt Nyquist Ref Filter Nyquist Alpha/BT 0.35...
  • Seite 177 Scale Type Ref Offset 0 dB RBW(Scan) Auto, 120 kHz RBW(Meter) Auto, 9 kHz Sweep Scan Mode Continue Number RBW/Step Auto, 1 Sweep Points 2251 Meter Mode Continue Trace Select Trace Trace Type of Trace A Clear Write Avg Times Detect Select Trace Detect Type of Trace A...

  • Seite 178: Couple

    Meas Signal Current Signal Det.1 Switch Det.1 Dwell Time 5 ms Det.1 Limit for Det.2 Switch Det.2 Dwell Time 5 ms Det.2 Limit for Det.3 Switch Det.3 Dwell Time 5 ms Det.3 Limit for Meter Dwell Time 10 ms Meter 1 On, Peak Meter 2 On, QPeak...

  • Seite 179: Help

    Mode Couple Einige der grundlegenden Parameter dürfen im gekoppelten Betrieb zwischen verschiedenen Modi eingestellt werden. Wenn die Mittenfrequenz in einem Modus eingeschaltet ist, gilt sie für alle anderen Modi, die die Mittenfrequenzeinstellung unterstützen, so dass Sie zwischen jedem dieser Modi umschalten können, während die Mittenfrequenz unverändert bleibt.

  • Seite 180: Chapter 9 Programmübersicht

    Chapter 9 Programmübersicht Der Analysator verfügt über LAN-, USB-Geräte- und GPIB_USB-Modul-Schnittstellen. Durch Verwendung eines Computers mit diesen Schnittstellen und einer geeigneten Programmiersprache (und/oder NI-VISA-Software) können Benutzer das Analysegerät auf der Grundlage des SCPI-Befehlssatzes (Standard Commands for Programmable Instruments), LabView und IVI (Interchangeable Virtual Instrument) fernsteuern, um mit anderen programmierbaren Instrumenten zusammenzuarbeiten.

  • Seite 181: Gpib: Anschließen Des Analysators Über Den Usb-Host-Anschluss

    Beachten Sie die folgenden Schritte, um die Verbindung über USB herzustellen: Installieren Sie NI-VISA auf Ihrem PC für GPIB-Treiber. Verbinden Sie den USB-Host-Anschluss des Analysators mit dem GPIB-Kartenanschluss eines PC mit dem SIGLENT USB-GPIB-Adapter. Schalten Sie den Analysator ein Benutzerhandbuch...

  • Seite 182: Kommunikation Aufbauen

    Abbildung 9-4 SIGLENT USB-GPIB Adaptor Drücken Sie die Taste auf der Frontplatte System→Interface→GPIB, um die GPIB-Nummer einzugeben. Der Analysator wird automatisch als neuer GPIB-Punkt erkannt. 9.2 Kommunikation aufbauen 9.2.1 Verbindug mit VISA NI-VISA umfasst eine Run-Time-Engine-Version und eine Vollversion. Die Run-Time-Engine-Version bietet NI-Gerätetreiber wie USB-TMC, VXI, GPIB usw.
  • Seite 183 Abbildung 9-7 Stellen Sie den Installationspfad ein, Standardpfad ist “C:\Program Files\National Instruments\”, Sie können ihn ändern. Klicken Sie auf Weiter, Dialog wie oben gezeigt. Abbildung 9-8 Klicken Sie zweimal auf Weiter, wählen Sie im Dialogfeld Lizenzvereinbarung die Option “I accept the above 2 License Agreement(s).”, und klicken Sie auf Weiter, Dialogfeld wie unten gezeigt: Abbildung 9-9 Klicken Sie auf Weiter, um die Installation auszuführen.

  • Seite 184: Kommunikation Über Sockets/Telnet

    Abbildung 9-10 Nachdem die Installation abgeschlossen ist, starten Sie Ihren PC neu. 9.2.2 Kommunikation über Sockets/Telnet Über die LAN-Schnittstelle können VXI-11, Sockets und Telnet-Protokolle zur Kommunikation mit dem Analysator verwendet werden. VXI-11 wird in NI-VISA zur Verfügung gestellt, während Sockets und Telnet in der Regel zunächst im Betriebssystem des PCs enthalten sind.

  • Seite 185: Verwendung Von Usb

    sich um ein ausführbares Programm, das eine einfache Kommunikation zur Fehlerbehebung bei Problemen mit Messgeräten ermöglicht. 9.3.2.1 Verwendung von USB NI MAX-Software ausführen. Klicken Sie in der linken oberen Ecke der Software auf “Device and interface”; Suchen Sie das "USBTMC"-Gerätesymbol Abbildung 9-11 Klicken Sie auf die Optionsschaltfläche “Open VISA Test Panel”...
  • Seite 186 Abbildung 9-13 Wä hlen Sie Manuelle Eingabe des LAN-Instruments, wählen Sie Weiter und geben Sie die IP-Adresse wie abgebildet ein. Klicken Sie auf Fertig stellen, um die Verbindung herzustellen: Abbildung 9-14 Hinweis: Lassen Sie den LAN-Gerätenamen BLANK oder die Verbindung wird fehlschlagen. Abbildung 9-15 Nach einem kurzen Scan sollte die Verbindung unter Netzwerkgeräte angezeigt werden: Benutzerhandbuch...

  • Seite 187: Easy Spectrum Software

    Benutzer können den Analysator über Easy Spectrum fernsteuern. Die PC-Software Easy Spectrum ist ein einfach zu bedienendes, PC-Windows-basiertes Fernsteuerungswerkzeug für den Analysator von Siglent. Sie können es von der Website von Siglent herunterladen. Um den Analysator über den USB/LAN-Port an einen PC anzuschließen, müssen Sie zunächst NI VISA installieren.

  • Seite 188: Web-Steuerung

    den Analysator zu laden; ● Eine EMI-Messung führt einen EMI-Pre-Compliance-Test durch, einschließlich Pre-Scan, Spitzenwertsuche, Endscan und Berichterstellung. Die weitere Beschreibung der Software finden Sie in der in dieser Software eingebetteten Online-Hilfe. Abbildung 9-19 9.3.4 Web-Steuerung Mit dem eingebetteten Webserver kann der Analysator über das LAN von einem Webbrowser* auf einem PC und/oder mobilen Endgeräten gesteuert werden, ohne dass ein zusätzlicher Treiber installiert werden muss.

  • Seite 189: Chapter 10 Service Und Unterstützung

    Bevor Sie SIGLENT anrufen oder ein Analysegerät zur Wartung einsenden, führen Sie die unten aufgeführten Schnellprüfungen durch. Diese Prüfung kann das Problem möglicherweise beseitigen. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an SIGLENT und geben Sie die Informationen zu Ihrem Gerät auf der Rückseite des Analysegeräts an.
  • Seite 190 Wenn Sie nach dem angegebenen Kalibrierzeitraum eine bestimmte Kalibrierung benötigen, wenden Sie sich an SIGLENT oder lassen Sie sich von autorisierten Messstellen kostenpflichtig beraten.. 6. System Messages: Das Gerät kann je nach aktuellem Arbeitsstatus Promptmeldungen, Fehlermeldungen oder Statusmeldungen anzeigen.
  • Seite 191 TRCT_UNDEF (8) Undefinierter Trace-Typ DETT_UNDEF (9) Undefinierter Erkennungstyp SCA_CSWL (10) Die Skalierung/Divierung kann nicht mit linear MRKT_IOFF (11) Der Markertyp ist OFF, bitte öffnen Sie den aktuellen Marker MRK_NDELT (12) Der Markertyp ist nicht Delta MRKRT_MBST (13) Der Marker-Auslesetyp muss auf die eingestellte Zeit eingestellt sein MATHT_UNDEF (14) Undefinierter Mathe-Typ XML_ANIE (15)

  • Seite 192: Kontakt

    10.3 Kontakt China SIGLENT TECHNOLOGIES CO., LTD. Hinzugefügt: Bldg Nr. 4 & Nr. 5, Industriegebiet Antongda, 3rd Liuxian Road, Distrikt Bao'an, Shenzhen, 518101, China. Tel: + 86 755 3661 5186 Fax: + 86 755 3359 1582 Email: sales@siglent.com; Website: http://www.siglent.com/ens/...
