2. Wählen Sie aus der Liste eine Datenspeiche-
rung aus und drücken Sie dann die „
um die EKG-Speicherdaten auf dem Bildschirm
anzuzeigen. Die Kurven der Schnellmessung
und der kontinuierlichen Messung werden
wie in Abb. 3-13A bzw. respektive Abb. 3-13B
angezeigt.
Um das automatische Abspielen zu stoppen,
drücken Sie nur eine Navigationstaste
Danach können Sie mittels erneutem Drücken
der Navigationstaste oder die Kurvenansicht
manuell steuern.
Angezeigte Symbole:
1. „16:14:32": Zeitpunkt der EKG-Messung
2. „ X1 ": EKG-Ableitung. 4 Optionen verfügbar:
„ X1/2 ": EKG-Ableitung mit halber Amplitude
„ X1": EKG-Ableitung mit normaler Amplitude
„ X2 ": EKG-Ableitung mit doppelter Amplitude
„ X3 ": EKG-Ableitung mit doppelter Amplitude
3. „HR=66" Herzfrequenzwert von 66 Schlägen/
Minute. Bei der kontinuierlichen Messung wird
die Herzfrequenz nicht angezeigt. „1/2": Seiten-
nummer zur EKG-Anzeige der kontinuierlichen
Messung „1": aktuelle Seite, „2": ganze Seite
4. „ ": Anzeige, dass der EKG Filter auf
"verstärkt" eingestellt ist
5. „ ": Batterieladezustand
Anmerkung:
① Der mit dem Rechteck ausgewählte EKG-Kurvenabschnitt
wird aktuell auf dem Bildschirm angezeigt.
② Der mit dem Rechteck ausgewählte EKG-Kurvenabschnitt
entspricht einer Messzeit von 30 Sekunden.
③ Drücken Sie erneut die „
ausgewählten EKG-Kurvenabschnittes werden wie in Abb. 3-14 angezeigt.
Bedienungsanleitung für Easy EKG Monitor PC-80B
OK"-Taste
oder .
OK"- Taste und die Messergebnisse des
14

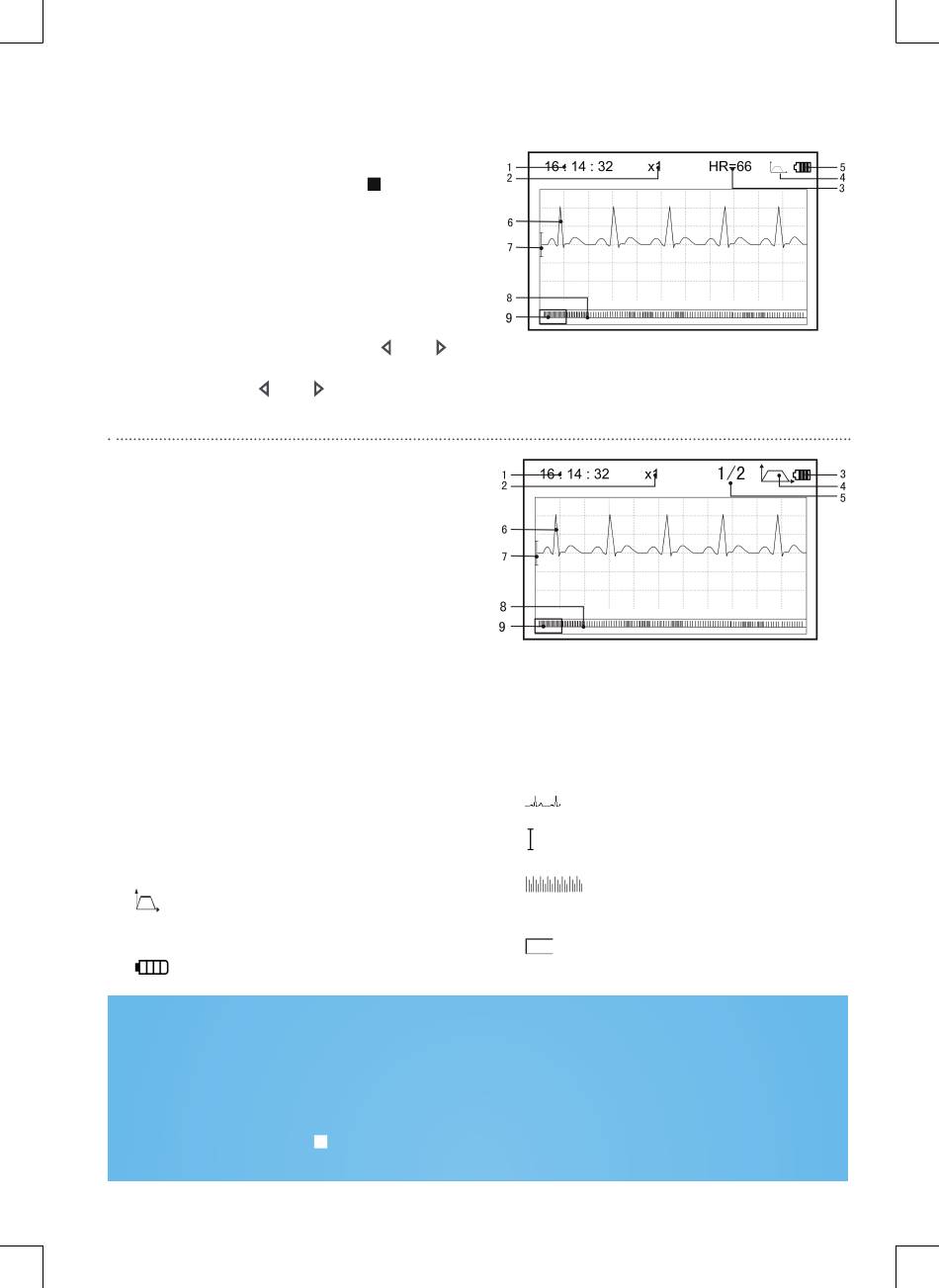

Abb. 3-13A EKG-Anzeige bei Datenwiederaufruf
(Schnellmessung)
Abb. 3-13B EKG-Anzeige bei Datenwiederaufruf
(Kontinuierliche Messung)
6. „ ": Ansicht der ausgewählten EKG-Kurve
7. „ ": Maßstab für die 1mV Amplitude
8. „ ": Komprimierte Darstellung
der EKG-Kurve
9. „ ": Symbol (Rechteck) zur Auswahl des
gewählten EKG-Kurvenabschnittes
