Swegon LOCKZONE Free a Montageanleitung

LOCKZONE Free a
Montage – Einregulierung – Pflege
Montage
Der Luftauslass wird unter der Decke aufgehängt. In der
Mitte der Oberseite des Luftauslasses befindet sich eine
M8 Gewindeverschraubung, die eine einfache Montage
ermöglicht. Für die Größen 315 und 400 gibt es drei
M8 Verschraubungen für eine stabilere Montage. Siehe
Abbildungen 1 und 2.
Einregulierung
Die Einregulierung muss nach Montage des Auslasses
erfolgen. Messschlauch und Klappenstellschnüre werden
aus dem Luftauslass durch den Spalt gezogen, und
danach das Manometer an den richtigen Messschlauch
angeschlossen.
Mit Hilfe des K-Faktors des Luftauslasses kann der
gewünschte Einregulierdruck berechnet werden. Nach
Festlegung der Klappenposition werden die Klap-
penschnüre in einem sog. Einregulierknoten verbunden,
um die Klappenposition anzuzeigen. Siehe Abbildungen 1
und 2.
Um den korrekten Luftvolumenstrom aus LOCKZONE F 2
zu erzielen, muss der Gesamtvolumenstrom im Zweigka-
nal gemessen werden können. Der Zweigkanal wird am
besten mit einer Messeinheit oder mit einer Klappe mit
Messeinheit versehen. Siehe Abbildung 3. Die Messeinheit
wird gemäß der Empfehlungen des Herstellers platziert
und nicht näher als sechs Kanaldurchmesser von LOCK-
ZONE F 2 entfernt.
Der k-Faktor ist auf dem Etikett des Produkts angege-
ben. Die k-Faktoren stehen auch in der aktuellen Einre-
gulierungsanleitung auf unser Homepage unter www.
swegon.com.
Instandhaltung
Der Luftauslass wird bei Bedarf mit lauwarmem Wasser
mit Zusatz von Geschirrspülmittel bzw. alternativ mit Stau-
bsauger und Bürste gereinigt.
Das Kanalsystem ist für die Reinigung zugänglich, die
Verteilerplatte wird dazu demontiert. Die perforierte Ver-
teilungsplatte und die Klappe im Anschlusskasten werden
durch eine ¾ Drehung der Flügelmuttern demontiert, die
sich auf den beiden Seiten des Zuluftstutzens befinden.
Siehe Abbildung 1.
q k ˜ p
q
= gemessener Volumenstrom l/s
q = flow reading l/s
q
( ) 2
p
= aktueller Messdruck (Pa)
p
= current pressure reading (Pa)
p
k
k k = commissioning factor
= Einregulierungsfaktor

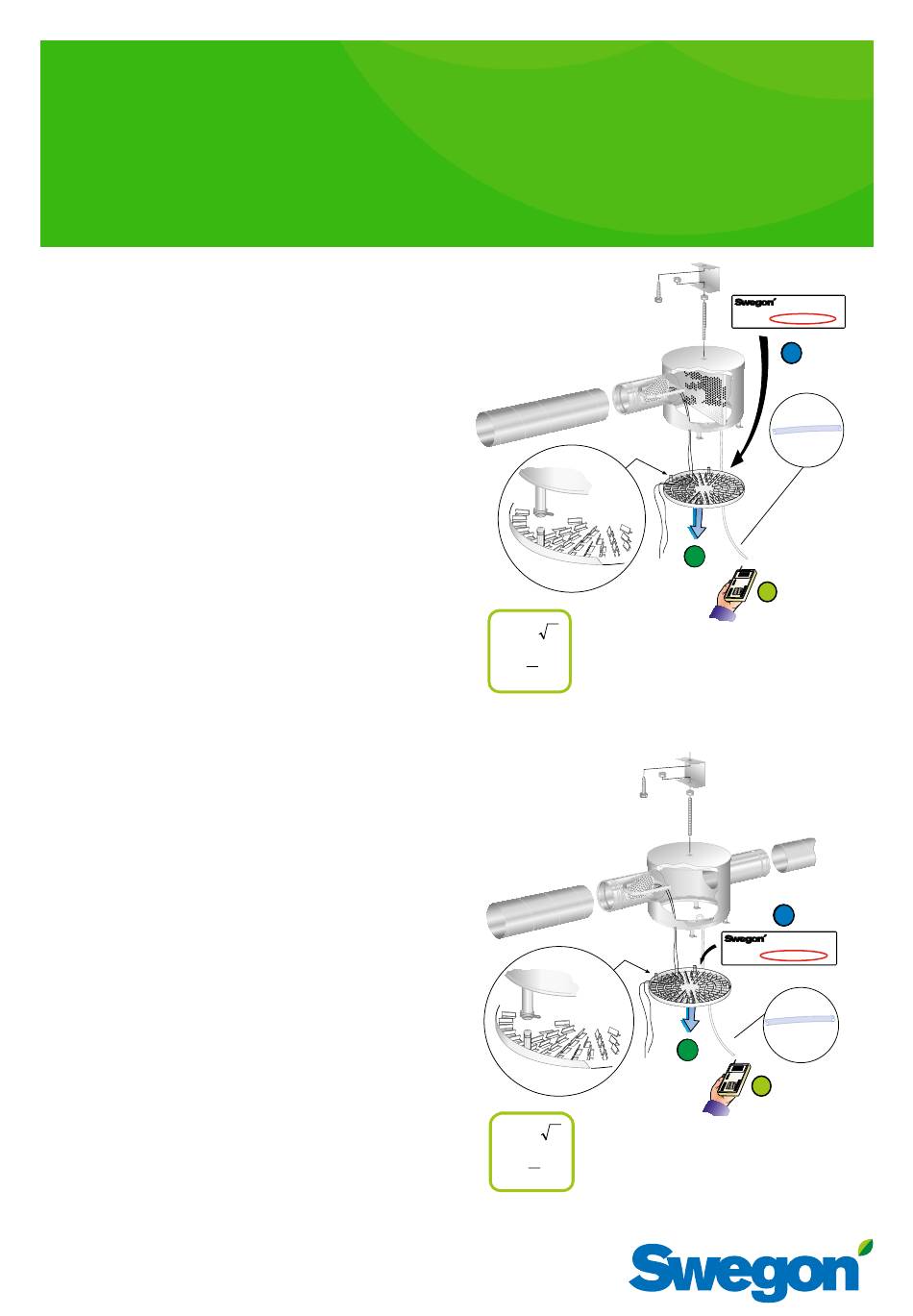

Abbildung 1. Montage LOCKZONE Free 1.
˜
q k p
q
= gemessener Volumenstrom l/s
q = flow reading l/s
q
( )
2
p
= aktueller Messdruck (Pa)
p = current pressure reading (Pa)
p
k
k = commissioning factor
k
= Einregulierungsfaktor
Abbildung 2. Montage LOCKZONE Free 2.
20200214
k-faktor
LOCKZONE Free a
250
Tomelilla
Sweden k-factor = XX
k
q
p
k
k-faktor
LOCKZONE Free a
250
Tomelilla
Sweden
k-factor = XX
q
p
