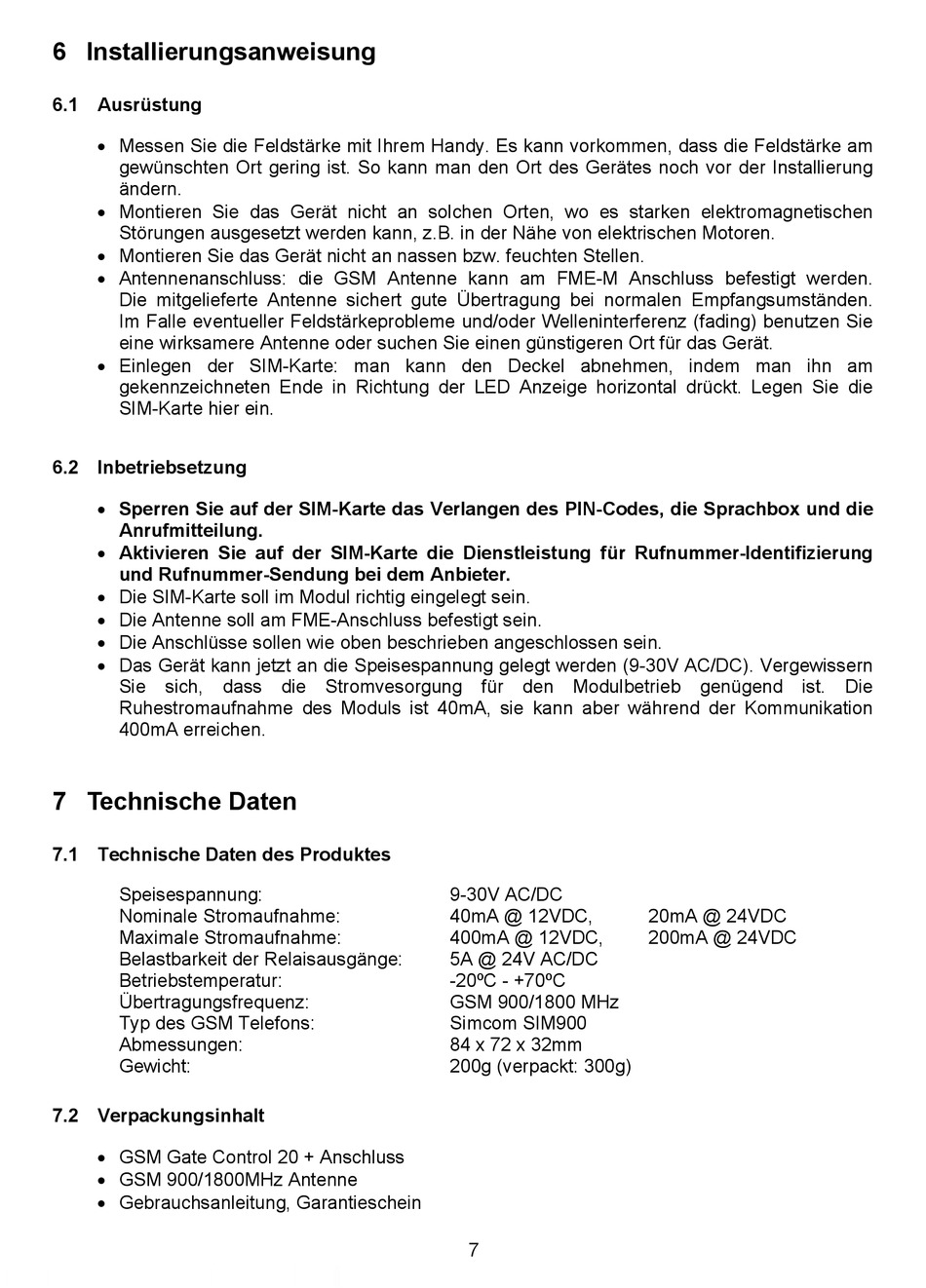

6 Installierungsanweisung

6.1 Ausrüstung
 Messen Sie die Feldstärke mit Ihrem Handy. Es kann vorkommen, dass die Feldstärke am
gewünschten Ort gering ist. So kann man den Ort des Gerätes noch vor der Installierung
ändern.
 Montieren Sie das Gerät nicht an solchen Orten, wo es starken elektromagnetischen
Störungen ausgesetzt werden kann, z.B. in der Nähe von elektrischen Motoren.
 Montieren Sie das Gerät nicht an nassen bzw. feuchten Stellen.
 Antennenanschluss: die GSM Antenne kann am FME-M Anschluss befestigt werden.
Die mitgelieferte Antenne sichert gute Übertragung bei normalen Empfangsumständen.
Im Falle eventueller Feldstärkeprobleme und/oder Welleninterferenz (fading) benutzen Sie
eine wirksamere Antenne oder suchen Sie einen günstigeren Ort für das Gerät.
 Einlegen der SIM-Karte: man kann den Deckel abnehmen, indem man ihn am
gekennzeichneten Ende in Richtung der LED Anzeige horizontal drückt. Legen Sie die
SIM-Karte hier ein.
6.2 Inbetriebsetzung
 Sperren Sie auf der SIM-Karte das Verlangen des PIN-Codes, die Sprachbox und die
Anrufmitteilung.
 Aktivieren Sie auf der SIM-Karte die Dienstleistung für Rufnummer-Identifizierung
und Rufnummer-Sendung bei dem Anbieter.
 Die SIM-Karte soll im Modul richtig eingelegt sein.
 Die Antenne soll am FME-Anschluss befestigt sein.
 Die Anschlüsse sollen wie oben beschrieben angeschlossen sein.
 Das Gerät kann jetzt an die Speisespannung gelegt werden (9-30V AC/DC). Vergewissern
Sie sich, dass die Stromvesorgung für den Modulbetrieb genügend ist. Die
Ruhestromaufnahme des Moduls ist 40mA, sie kann aber während der Kommunikation
400mA erreichen.

7 Technische Daten

7.1 Technische Daten des Produktes
Speisespannung:
Nominale Stromaufnahme:
Maximale Stromaufnahme:
Belastbarkeit der Relaisausgänge:
Betriebstemperatur:
Übertragungsfrequenz:
Typ des GSM Telefons:
Abmessungen:
Gewicht:
7.2 Verpackungsinhalt
 GSM Gate Control 20 + Anschluss
 GSM 900/1800MHz Antenne
 Gebrauchsanleitung, Garantieschein
9-30V AC/DC
40mA @ 12VDC,
400mA @ 12VDC,
5A @ 24V AC/DC
-20ºC - +70ºC
GSM 900/1800 MHz
Simcom SIM900
84 x 72 x 32mm
200g (verpackt: 300g)
7
20mA @ 24VDC
200mA @ 24VDC
