Digittrade High Security HDD Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
High Security HDD
Benutzerhandbuch
User Manual
Zertifiziert vom Nationalinstitut für Standardisierung und Technologie der Vereinigten Staaten von Amerika.
Certified by The National Institute of Standards and Technology of the United States of America (NIST)
Downloaded from
www.Manualslib.com
manuals search engine
HS128 / HS256

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Digittrade High Security HDD

Inhaltszusammenfassung für Digittrade High Security HDD

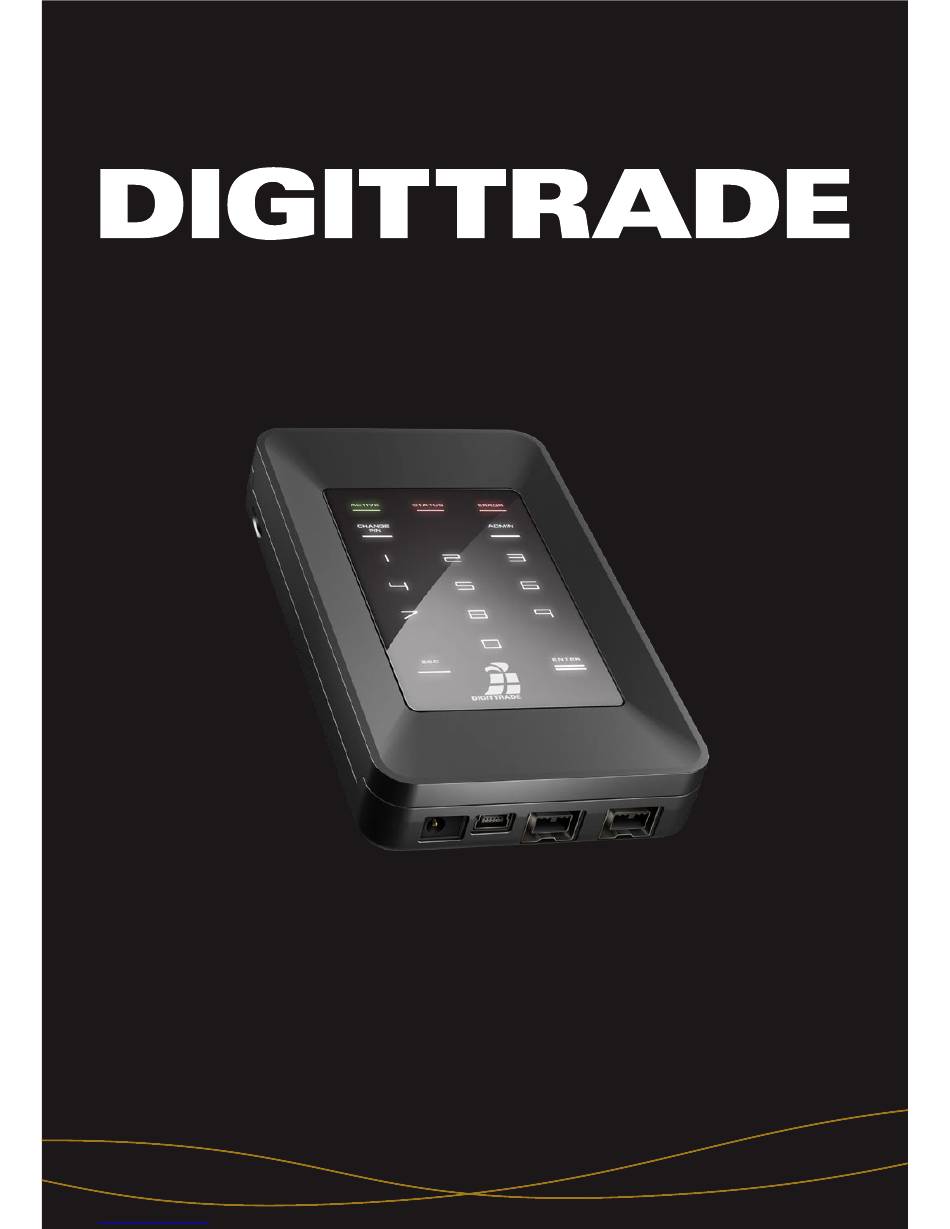

  • Seite 1 High Security HDD HS128 / HS256 Benutzerhandbuch User Manual Zertifiziert vom Nationalinstitut für Standardisierung und Technologie der Vereinigten Staaten von Amerika. Certified by The National Institute of Standards and Technology of the United States of America (NIST) Downloaded from www.Manualslib.com...
  • Seite 2 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Über die DIGITTRADE HIGH SECURITY HDD Vorteile der DIGITTRADE HIGH SECURITY HDD Anschlussmöglichkeiten Anschluss an den USB 1.1 - Steckplatz Anschluss an den USB 2.0 - Steckplatz Anschluss an den FireWire-Steckplatz Inbetriebnahme der Festplatte 2-Stufen-Authentifizierung Einlegen der Smartcard Eingabe der PIN PIN ändern...

  • Seite 4: Über Die Digittrade High Security Hdd

    Verschlüsselung der Festplatte durch. Jedes gespeicherte Byte und jeder beschriebene Sektor auf der Festplatte werden nach dem AES-Standard (128-/256-Bit) verschlüsselt. Die DIGITTRADE HIGH SECURITY FESTPLATTE verschlüsselt zusätzlich zu den gespeicherten Daten selbst temporäre Dateien sowie Bereiche, die von Verschlüsselungssoftware oft nicht beachtet werden.

  • Seite 5: Vorteile Der Digittrade High Security Hdd

    Speichermediums unabhängig vom Betriebssystem. Zugriff auf die gesicherten Daten erfolgt ohne spürbare Einschränkungen der Lese- und Schreibgeschwindigkeit der Festplatte. Vorteile der DIGITTRADE HIGH SECURITY HDD - sicherste Möglichkeit Daten mobil zu speichern - 2-Stufen-Authentifizierung mittels Smartcard und 8-stelligem PIN-Code - 128-/256-Bit AES-Verschlüsselung - hardwarebasiertes Verschlüsselungsmodul...

  • Seite 6: Anschlussmöglichkeiten

    Anschlussmöglichkeiten Die DIGITTRADE HIGH SECURITY FESTPLATTE HS128/HS256 kann entweder per USB-Schnittstelle oder über FireWire mit dem Computer verbunden werden. Netzteilanschluss Mini-USB- FireWire 400/800 Anschluss (9-Pin) „STATUS” - LED „ADMIN”-Taste „CHANGE PIN” - Taste Ziffernfeld „ESC”-Taste „ENTER”-Taste Downloaded from www.Manualslib.com manuals search engine...

  • Seite 7: Anschluss An Den Usb 1.1 - Steckplatz

    Strom versorgt. Stellen Sie also sicher, dass die Festplatte immer direkt mit dem USB-Anschluss des PCs oder Laptop verbunden ist. Hinweis: Benutzen Sie die DIGITTRADE HIGH SECURITY FESTPLATTE nicht mit einem USB-Hub oder einem USB-Verlängerungskabel. Downloaded from www.Manualslib.com manuals search engine...

  • Seite 8: Anschluss An Den Firewire-Steckplatz

    Dieses verbinden Sie mit dem FireWire- Anschluss Ihres PCs oder Laptops. Passende FireWire-Kabel finden Sie auf www.digittrade.de. An der DIGITTRADE HIGH SECURITY FESTPLATTE befinden sich 2 FireWire- Anschlüsse. Diese ermöglichen eine Reihenschaltung mit weiteren Festplatten. Schließen Sie dazu die FireWire-Kabel wie in der Abbildung an.

  • Seite 9: Inbetriebnahme Der Festplatte

    über die von Ihnen verwendeten Anschlusskabel keine ausreichende Stromversorgung gewährleistet werden, kann als optionales Zubehör ein original DIGITTRADE Netzteil erworben werden. Nach korrektem Anschluss der DIGITTRADE HIGH SECURITY FESTPLATTE an den Computer leuchten zunächst die Status-LEDs „ACTIVE”, „STATUS” und „ERROR” kurz hintereinander auf.

  • Seite 10: 2-Stufen-Authentifizierung

    2-Stufen-Authentifizierung Die DIGITTRADE HIGH SECURITY FESTPLATTE verfügt über einen 2-stufigen Authentifizierungsvorgang, der unbefugten Zugriff auf die Festplatte und Daten verhindert. Bei diesem Vorgang wird die Berechtigung des Anwenders überprüft, um einen Missbrauch ausschließen zu können. Die Überprüfung erfolgt in zwei Stufen nach dem “Besitzen und Wissen”- Prinzip: Stufe 1 (Besitzen): es wird überprüft, ob der Nutzer eine Smartcard mit...

  • Seite 11: Eingabe Der Pin

    Eingabe der PIN Nach der Inbetriebnahme und der erfolgreichen Erkennung einer gültigen Smartcard ist das Touchpad der DIGITTRADE HIGH SECURITY FESTPLATTE beleuchtet und für die PIN-Eingabe bereit. Jetzt kann die 8-stellige PIN eingegeben werden. Der werkseitig voreingestellte PIN-Code lautet: 1-2-3-4-5-6-7-8 Geben Sie diese über das...

  • Seite 12: Pin Ändern

    6) Geben Sie die neue PIN nochmals ein und drücken Sie „ENTER“. Nach einem erfolgreichen PIN-Wechsel leuchtet die „STATUS“-LED vier Mal auf und es sind zwei Signaltöne zu hören. Die DIGITTRADE HIGH SECURITY FESTPLATTE wird von Ihrem System als Wechseldatenträger erkannt und die Beleuchtung des Tastenfeldes erlischt.

  • Seite 13: Administrator-Pin

    Administrator-PIN Die Adminstrator-PIN wird nur benötigt, um neue Smartcards für die DIGITTRADE HIGH SECURITY HDD zu initialisieren. Dies ist erforderlich, wenn beide Smartcards verloren gegangen oder defekt sind. Die Initialisierung von neuen Smartcards führt durch die notwendige Formatierung zu einem kompletten Datenverlust.

  • Seite 14: Partitionierung / Formatierung Der Festplatte Unter Windows

    Partitionierung / Formatierung der Festplatte unter Windows Es besteht die Möglichkeit, die Festplatte in mehrere Partitionen einzuteilen. - Gehen Sie in die „Systemsteuerung” und klicken Sie „Verwaltung“ doppelt - Öffnen Sie die „Computerverwaltung“ und wählen Sie „Datenträgerver- waltung“. - Wählen Sie mit der Maus die externe Festplatte aus und öffnen Sie mit der rechten Maustaste das Kontextmenü.
  • Seite 15 Um die Festplatte zu partitionieren, wählen Sie den Punkt „Volumen verk- leinern“ aus. - Tragen Sie den gewünschten Speicherplatz (in MB) ein, auf den die Partition verkleinert werden soll. - Es wird jetzt ein nicht zugeordneter Bereich im Verwaltungsbildschirm angezeigt. - Markieren Sie den nicht zugeordneten Bereich mit der Maus, öffnen Sie das Kontextmenü...
  • Seite 16 - Tragen Sie die gewünschte Größe der Partition in MB ein und klicken Sie dann auf „Weiter“. - Sie können der Partition einen Laufwerksbuchstaben zuweisen. - Klicken Sie anschließend auf „Weiter“. Downloaded from www.Manualslib.com manuals search engine...
  • Seite 17 - Wählen Sie das gewünschte Dateisystem, die Art der Formatierung und klicken Sie auf „Weiter“. - Die Partitionierung wird abgeschlossen. Bestätigen Sie diesen Vorgang indem Sie auf „Fertig stellen“ klicken. Hinweis: Der neu partitionierte Bereich wird formatiert. Nach Abschluss der Formatierung wird die neue Partition automatisch vom System erkannt.

  • Seite 18: Partitionierung / Formatierung Unter Mac Os X

    Partitionierung / Formatierung unter MAC OS X Nachfolgend wird beschrieben, wie Sie das Dateisystem und die Partitionsgröße ändern können. - Öffnen Sie unter „Programme“ den Punkt „Dienstprogramme“ - Wählen Sie „Festplatten-Dienstprogramm“ aus. - Wählen Sie anschließend aus der linken Laufwerksübersicht die externe Festplatte aus.
  • Seite 19 - Wählen Sie im Hauptregister die Option „Partitionieren“ aus. - In diesem Menü können Sie die Partitionsgrößen ändern, ganze Partitionen löschen oder neue Partitionen erstellen. Downloaded from www.Manualslib.com manuals search engine...

  • Seite 20: Partitionierung / Formatierung Unter Linux

    Partitionierung / Formatierung unter Linux Es besteht die Möglichkeit, die Festplatte in mehrere Partitionen einzuteilen. Die Vorgehensweise wird Ihnen hier auf der Basis von YaST von Suse Linux beschrieben. Dieser Vorgang ist unter anderen Linux- Dristributionen ähnlich. - Öffnen Sie zuerst YaST. Sie werden ggf. dazu aufgefordert sich zu authentifizieren.
  • Seite 21 - Hier können gewünschten Datenträger auswählen, partitionieren oder bereits vorhandene Partionen bearbeiten oder löschen. - Zum Löschen der standardmäßig vorhandenen NTFS-Partition wählen Sie diese mit dem Cursor aus und klicken anschließend auf „Löschen”. - Sie werden vom System gefragt, ob Sie die Partition wirklich löschen wollen.
  • Seite 22 - Entscheiden Sie sich, auf welchem Datenträger Sie eine neue Partition erstellen möchten. - Im nächsten Schritt werden Sie nach der Art der Partition gefragt. Hier empfiehlt es sich in den meisten Fällen, die „Primäre Partition” auszuwählen. - In diesem Fenster legen Sie alle Merkmale für die Partition fest. Sie können zwischen verschiedenen Dateisystemen wählen, die Größe bestimmen und bei Bedarf sogar den Einhängepunkt in Ihr Linux-System festlegen.
  • Seite 23 - Die Formatierung erfolgt ähnlich. Wählen Sie hierzu die gewünschte Partition aus und klicken Sie auf „Bearbeiten” - Setzen Sie anschließend den Haken bei „Formatieren” und wählen Sie ein passendes Dateisystem aus. Bestätigen Sie alle Angaben mit „OK”. - Damit Ihre Änderungen wirksam werden, klicken Sie auf „Anwenden”. - In einem neuen Fenster werden alle Ihre Änderungen aufgelistet.

  • Seite 24: Das Richtige Dateisystem

    Mit Erweiterungsprogrammen können ggf. auch Daten auf Dateisysteme geschrieben werden, bei denen dies sonst nicht möglich ist. Die DIGITTRADE HIGH SECURITY FESTPLATTE ist zum Zeitpunkt der Auslieferung bereits für Sie im NTFS-Dateisystem vorformatiert. In der vorherigen Tabelle sehen Sie die Kompatibilität von NTFS zu Ihrem Betriebssystem.

  • Seite 25: Technische Spezifikationen

    Technische Spezifikationen Bus-Typ: S-ATA 150 Kapazität: 120 GB - 1000 GB Umdrehungen: 5400 - 7200 UPM Transferrate: USB 1.1 max 12 MBit/s USB 2.0 max 480 MBit/s FireWire 400 max 400 MBit/s FireWire 800 max 800 MBit/s Zugriffszeit: 12 ms Puffer: 8192 KB Smartcard:...

  • Seite 26: Fehlersuche

    Fehlersuche Sollte die DIGITTRADE HIGH SECURITY HDD einmal nicht richtig funktionieren, gehen Sie bitte folgende Checkliste durch. Sollten die Probleme weiterhin bestehen, können Sie gern den technischen Support von DIGITTRADE kontaktieren. Problem Merkmale Lösung Das Eingabefeld ist das Touchpad ist nicht Prüfen Sie, ob der USB- /...
  • Seite 27 Problem Merkmale Lösung Das Laufwerk wird es wird ein minderwer- Verwenden Sie bitte nicht erkannt tiges USB-Kabel verwen- das im Lieferumfang enthaltene USB-Kabel und verbinden Sie beide USB-Stecker mit Ihrem System. Das Laufwerk arbei- Anschluss über USB Bitte prüfen Sie, ob die tet langsam HS128 / HS256 mit einer USB 2.0 Schnittstelle...

  • Seite 28: Datensicherheit Und Haftungsausschluss

    Wir empfehlen Ihnen, die auf der DIGITTRADE HIGH SECURITY FESTPLATTE befindlichen Daten regelmäßig auf anderen Speicher- medien zusätzlich zu sichern. Dies schützt Sie vor einem vollständigen Datenverlust. Die DIGITTRADE GmbH haftet nicht für den Verlust von Daten sowie dadurch entstehende Kosten und Schäden. Aufbewahrung der Smartcard Zum Lieferumfang der DIGITTRADE HIGH SECURITY FESTPLATTE gehören jeweils 2 Smartcards.

  • Seite 29: Hinweis Zum Schutz Und Erhalt Der Umwelt

    Hinweis zum Schutz und Erhalt der Umwelt Gemäß der EG-Richtlinie dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. Um die Verbreitung der enthaltenen Bausubstanzen in Ihrer Umgebung zu vermeiden und natürliche Ressourcen einzusparen, bitten wir Sie, dieses Produkt nach Ablauf seiner Lebensdauer ausschließlich an einer lokalen Altgerätesammelstelle in Ihrer Nähe abzugeben.
  • Seite 30 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 31 Contents About the DIGITTRADE HIGH SECURITY HDD The Benefits of DIGITTRADE HIGH SECURITY HDD How to connect DIGITTRADE HIGH SECURITY HDD Connection to USB 1.1 Port Connection to USB 2.0 Port Connection to FireWire Switching-On Two-Factor Authentication Inserting the Smart Card...

  • Seite 32: About The Digittrade High Security Hdd

    About the DIGITTRADE HIGH SECURITY HDD The DIGITTRADE HIGH SECURITY HDD ( HS128 / 256) is currently the best solution to save data at a high standard of security and mobility. Thanks to the full disk hardware encryption according to the AES standard...

  • Seite 33: The Benefits Of Digittrade High Security Hdd

    The benefits of DIGITTRADE HIGH SECURITY HDD - maximum protection and mobility for all stored data - two-factor authentication using Smart Card and PIN (8-digit)

  • Seite 34: How To Connect Digittrade High Security Hdd

    How to connect DIGITTRADE HIGH SECURITY HDD It is possible to connect the DIGITTRADE HIGH SECURITY HS128/256 either using USB or FireWire to the computer. DC Power Jack Mini-USB FireWire 400/800 plug (9-Pin) STATUS LED “ADMIN” button “CHANGE PIN” button Keypad “ESC”...

  • Seite 35: Connection To Usb 1.1 Port

    Please make sure that the HDD is connected at all times directly to the USB plug of the PC or laptop. Note: Do not use the DIGITTRADE HIGH SECURITY HDD via a bus- powered USB hub or USB extension cable. Downloaded from www.Manualslib.com...

  • Seite 36: Connection To Firewire

    FireWire cable for your computer. If you are connecting to computer via a 4 to 9 pin cable, you will need to ensure that you have an additional powersupply for the DIGITTRADE HIGH SECURITY FESTPLATTE. (See P. 37) Downloaded from www.Manualslib.com...

  • Seite 37: Switching-On

    Switching-On The DIGITTRADE HIGH SECURITY HDD is powered by the USB or FireWire bus. It is not neccessary to use an additional power supply. In case your used connecter cannot provide enough power it is possible to use an additional power supply.

  • Seite 38: Two-Factor Authentication

    Factor 2 (Knowing): verifies if the user knows the correct 8-digit PIN and consequently is authorized to use this Smart Card. This verfication takes place by the PIN entry. After activating the DIGITTRADE HIGH SECURITY HDD successfully it needs to be unblocked for use.

  • Seite 39: Pin Entry

    PIN (see page 39). Additionally it is advisable to use different PINs for the two different Smart Cards. After successful PIN entry the DIGITTRADE HIGH SECURITY HDD will be identified by the system as a removable medium and the lighting of the keypad disappears.

  • Seite 40: Changing The Pin

    6) Enter the new confirmed 8-digit PIN again and press “ENTER”. After a successful PIN change, the Status -LED will flash four times and you will hear two beeps. The DIGITTRADE HIGH SECURITY HDD will be identified by the system as a removable medium and the lighting of the keypad disappears.

  • Seite 41: Administrator Pin

    Administrator PIN The administrator PIN is required only to initialize new Smart Cards for the DIGITTRADE HIGH SECURITY HDD. This feature is neccessary if both Smart Cards got lost or are defective. If new Smart Cards are initialized, all data stored on it will be destroyed because the hard disk needs to be formatted with process.

  • Seite 42: Partitioning / Formatting Using Windows

    Partitioning / Formatting using Windows Please follow the instructions to customise the file system, partition size and number of partitions. - Go to “control panel” and double click on “Administrative Tools”. - Open the “Computer Management” and choose “Disk Management”. - Choose with your mouse the external HDD and open the context menu using the right mouse button.
  • Seite 43 To partition the HDD choose the item “Shrink Volume”. - Type in the desired memory capacity (in MB). - An unassigned field will be shown in the administration display. - Mark this unassigned field with the mouse and open the context menu with the right mouse button and choose the item “New Simple Volume”.
  • Seite 44 - Type in the desired size of the partition in MB and click on “Next”. - Choose a drive letter for the partition. - Click on “Next”. Downloaded from www.Manualslib.com manuals search engine...
  • Seite 45 - Choose the desired file system, the type of formatting and click on “Next”. - The partitioning will be finished now, confirm this action by clicking on “Finish”. Note: The newly partitioned field will be formatted now. After the formatting is completed the new partition will be automatically identified by the system.

  • Seite 46: Partitioning / Formatting Using Mac Os X

    Partitioning / Formatting using MAC OS X Please follow the instructions to customise the file system, partition size and number of partitions. - Select “Utilities” from “Applications”. - Choose “Disk Utility”. Downloaded from www.Manualslib.com manuals search engine...
  • Seite 47 - Choose from the left drive overview the external HDD. - Choose from the main index the option “Partition”. - In this menu you can change partition sizes, delete partitions or create new partitions. Downloaded from www.Manualslib.com manuals search engine...

  • Seite 48: Partitioning / Formatting Using Linux

    Partitioning / Formatting using Linux It is possible to divide the hard drive in several partitions. The instruction below is described on the base of YaST and Suse Linux. This procedure is similar under other Linux distributions. - First open YaST. If necessary, you will need to authenticate yourself. - Choose from the left side “System”...
  • Seite 49 - You will be asked whether you really want to delete the partition. Make sure you have chosen the correct partition and confirm with a click on “Yes”. Note: If you delete the partition, you will delete irrevocably all files stored on it.
  • Seite 50 - Formatting works similarly. Choose the desired partition and click on “Edit”. - Tick on “Formatting” and choose the adequate file system. Confirm your configurations with “OK”. - Click on “Apply” to operate your modifications. - All modifications will be shown in a new window. Make sure all the modifications are correct and confirm the configurations by clicking on “Apply”.

  • Seite 51: The Correct File System

    For windows users we recommend using NTFS. For Mac OS X is HFS+ the most powerful file system and for Linux you should use EXT3. Naturally, it is also possible to format the DIGITTRADE HIGH SECURITY HDD with every other file system. This does not affect the security features.

  • Seite 52: Technical Specifications

    Technical Specifications Interface: S-ATA 150 Capacity: 120 GB - 1000 GB Spindle Speed: 5400 - 7200 RPM Data Transfer Rate: USB 1.1 max 12 Mbps USB 2.0 max 480 Mbps FireWire 400 max 400 Mbps FireWire 800 max 800 Mbps Access Time: 12 ms Buffer Memory:...

  • Seite 53: Faq - Frequently Asked Questions

    FAQ - Frequently Asked Questions If any problems occure with your DIGITTRADE HIGH SECURITY HDD please read the following checklist to find a solution. If further technical support is required, please feel free to contact our support team. Problem Symptom...
  • Seite 54 Problem Symptom Solution The drive cannot be the wrong USB-cable is Please use the delivered identified used USB-Y-cable and connect the A- and B-plug to your computer. The drive is perfor- connection using USB Please ensure your HS maing very slowly 128 / 256 is connected to a USB 2.0 bus interface.

  • Seite 55: Data Security And Disclaimer

    If you lose both of the Smart Cards or both are defective there is no way to get access to the HDD and all data stored on it. To use the DIGITTRADE HIGH SECURITY HDD please send it back to our support team and tell us your administrator PIN.

  • Seite 56: Weee Statement

    This user manual is protected by copyright. No part of this material may be reproduced, transcribed, used or disclosed to any third party in any form or by any means, without the written permission of the DIGITTRADE GmbH. Downloaded from www.Manualslib.com...

  • Seite 57: Ihre Notizen / Your Notes

    Ihre Notizen / Your Notes Downloaded from www.Manualslib.com manuals search engine...
  • Seite 58 Ihre Notizen / Your Notes Downloaded from www.Manualslib.com manuals search engine...
  • Seite 59 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 60 Downloaded from www.Manualslib.com manuals search engine...
