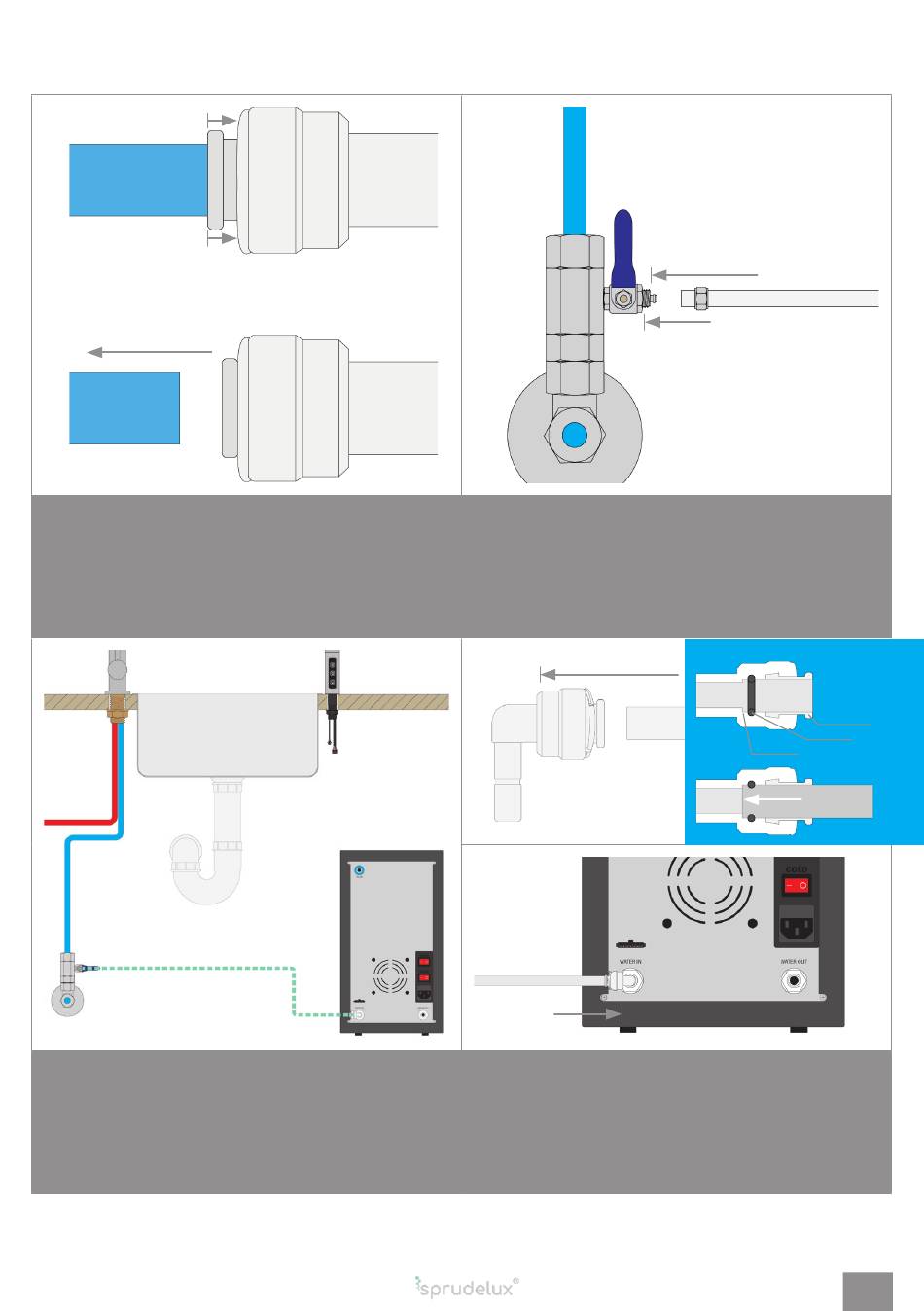

Installationsschritt 4: Zuwasseranschluss
Abnahme der Sicherheitsstopfen
Zuerst die farbige Sicherungshufe (falls vorhanden)
entfernen, dann den Innenring in den Anschluss rein-
drücken und gleichzeitig an dem Stopfen ziehen.
Die SPRUDELUX DIAMOND an die vorgesehene
Stelle platzieren.
Schlauch zuschneiden
Die benötigte Schlauchlänge von Eingangskugelventil
bis zum Kaltwasseranschluss abmessen ( + etwas
Spielraum) und zuschneiden. Darauf achten, dass der
Schnitt möglichst gerade und sauber ist.
Installation- und Gebrauchsanweisung für
Zulaufschlauch installieren
Die Mutter am Eingangskugelventil lösen und auf den
Schlauch fädeln.
Den Schlauch auf das Eingangskugelventil bis zum
Anschlag stecken (1) und die Mutter festziehen (2).
Wasserzufuhr anschließen
Am Ende des Zulaufschlauchs einen Anschlusswinkel
einsetzen. Darauf achten, dass der Schlauch bis zum
Anschlag (ca. 1,5 cm) geschoben wurde.
Diesen Anschlusswinkel in den Kaltwasseranschluss
einbauen.
DIAMOND BLUE
1
2
INFO
Innenring
Dichtung
Anschlag
Schlauch
11
