Montage- und
Wartungsanleitung
Erstellt: 2018
Art.Nr. 2206400

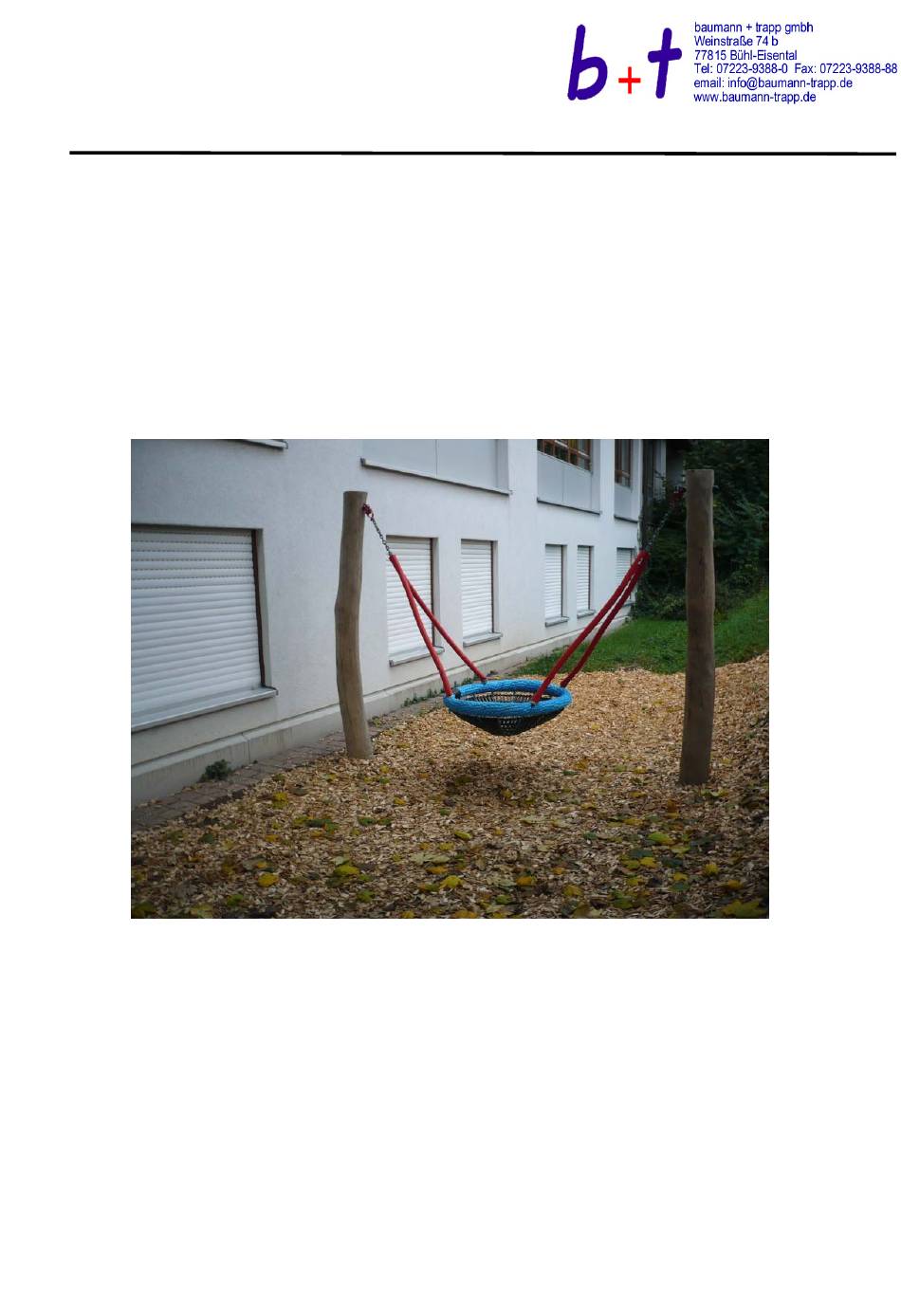

Mini Vogelnest Schaukelgestell
Aufhängehöhe 190cm
Aus unbehandelter Robinie, entsplintet und geschliffen, mit
oder ohne Überstand, wahlweise mit Stahllaschen
Diese Aufbauanleitung gehört zum Spielgerät und ist deshalb gut aufzubewahren.
Betreiber der Anlage: __________________________________________________
Standort der Anlage: __________________________________________________
Werbung
Inhaltszusammenfassung für baumann + trapp 2206400
- Seite 1 Montage- und Wartungsanleitung Erstellt: 2018 Art.Nr. 2206400 Mini Vogelnest Schaukelgestell Aufhängehöhe 190cm Aus unbehandelter Robinie, entsplintet und geschliffen, mit oder ohne Überstand, wahlweise mit Stahllaschen Diese Aufbauanleitung gehört zum Spielgerät und ist deshalb gut aufzubewahren. Betreiber der Anlage: __________________________________________________ Standort der Anlage: __________________________________________________...
- Seite 2 Lieferumfang 2206400 Mini Vogelnest Schaukelgestell in Robinie 2 Palisaden ca. 300cm lang, Ø ca.16-18cm, mit montierten Sicherheitslagern 1 Vogelnest Schaukelsitz Ø ca. 90cm fertig vorbereitet zur Befestigung an den Standpfosetn Gewicht des schwersten Teils: Standpfosten ca. 60kg Gesamtmaße des größten Teils: Standpfosten ca. 300cm, Ø ca. 16-18cm...
-
Seite 3: Montage / Allgemeines
Markierfarbe zur Festlegung der Fundament-/Palisadenpositionen Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferanten oder der Fa. baumann + trapp gmbh. Adresse: baumann + trapp gmbh Weinstr. 74 b 77815 Bühl Tel. 07223 / 93 88 – 0 Fax 07223 / 93 88 – 88 Bei eventuellen Montageschwierigkeiten oder sonstigen Fragen, können Sie uns erreichen unter... - Seite 4 Der Sicherheitsbereich ist ein notwendiger Freiraum, der sicherstellen soll, dass Kinder sich beim Springen oder Fallen nicht an benachbarten Bauteilen verletzen können und darüber hinaus Platz haben, sich ungehindert zwischen den einzelnen Spielgeräten zu bewegen. Beim Aufstellen der Spielgeräte in Kindergärten und Schulen sind die Vorschriften der Unfallkasse zu beachten (GUV 16.3, 16.4, 26.14) Spielgeräte dürfen erst dann zur Benutzung freigegeben werden, wenn alle sicherheitstechnischen Anforderungen erfüllt sind.
- Seite 5 Bodenarten in Abhängigkeit von den zulässigen freien Fallhöhen: Nur für Deutschland Lfd. Bodenmaterial *1 Beschreibung Mindestschichtdicke *2 Max. Fallhöhe Beton / Stein ≤ 600 Bitumengebundene Böden ≤ 600 Oberboden ≤ 1000 Rasen ≤ 1500 *4 ≤ 2000 Zerkleinerte Rinde von Rindenmulch Nadelhölzern, Korngröße 20 bis 80 mm...
- Seite 6 Nur für Europa Lfd. Bodenmaterial *1 Beschreibung Mindestschichtdicke *2 Kritische Fallhöhe Rasen/Oberboden ≤ 1000 *4 Rindenmulch ≤ 2000 Korngröße 20 bis 80 mm ≤ 3000 Holzschnitzel ≤ 2000 Korngröße 5 bis 30 mm ≤ 3000 Sand *3 ≤ 2000 Korngröße 0,2 bis 2 mm ≤...
- Seite 7 Hinweis zu Trockenrissen im Holz „Holz ist ein lebendiger Werkstoff“, „Holz arbeitet“ – Aussagen wie diese spiegeln die große Wertschätzung wider, die der Werkstoff Holz gerade auch im Bereich der Spielgeräte für Kinder genießt. In der Tat ist Holz ein Material, das sich den Bedingungen seiner Umgebung anpasst und auf Veränderungen reagiert.
- Seite 8 Montage Mini Vogelnest, Schaukelgestell H4650-85-R-180 , H4650-85-RS-180 Für dieses Schaukelgestell ist in Deutschland Rasen als Fallschutz ausreichend. ‐ Trotzdem empfehlen wir dringend, entweder synthetischen Fallschutz zu verwenden oder loses Fallschutzmaterial (in U3-Bereichen keine Hackschnitzel) mit einer Schichtdicke von 30cm, weil im Spielbetrieb auf Dauer der „Rasen“ keinen Bestand hat.
- Seite 9 Erm chtigung 0,80 nicht verwertet, nicht vervielf ltigt, auch nicht Dritten mitgeteilt oder zug nglich Mini Vogelnest gemacht werden. baumann + trapp gmbh Zuwiderhandlungen werden zivil- Schaukelgestell und strafrechtlich verfolgt und verpflichten zu Schadenersatz. Spiel Bewegung Garten Holz Minivogelnest...
-
Seite 10: Allgemeine Wartungshinweise
baumann trapp gmbh Wartungsanleitung Weinstrasse 74 b D-77815 Bühl (OT Eisental) Tel.: (+49) (0) 7223-93 88 - 0 Fax: (+49) (0) 7223-93 88 - 88 E-Mail: info@baumann-trapp.de Häufigkeit und Art der Inspektionen Wöchentlich: Visuelle Inspektion Sauberkeit und Vollständigkeit der Anlage Verschleißteile auf Abnutzung in Augenschein nehmen Oberflächen auf Besonderheiten hin beobachten Monatlich: Operative Inspektion... - Seite 11 Wartungsprotokoll Hersteller: baumann + trapp gmbh, Weinstr. 74 b, 77815 Bühl (OT Eisental) Tel. 07223 / 93 88 ‐ 0 Fax 07223 / 93 88 88 Gerätename:___________________________________ Artikelnummer:___________________________________________________ Standort (Name des Spielplatzes, Gemeinde, OT, Straße:_____________________________________________________________________________ ____________________________________________________________________________________________________________________________ Betreiber (Stadt, Kommune; Kindergarten, Kirche):___________________________________________________________ _______________________ Datum Prüfer Prüfresultat, Gerät Mängel behoben Datum in Ordnung bespielbar gesperrt durch...
