Cool Expert MIC EEC Montage- Und Bedienungsanleitung

Die Intelligenz im Kühlsystem
Management Information Control (MIC)
CE4.r1.0.3-1.0-de

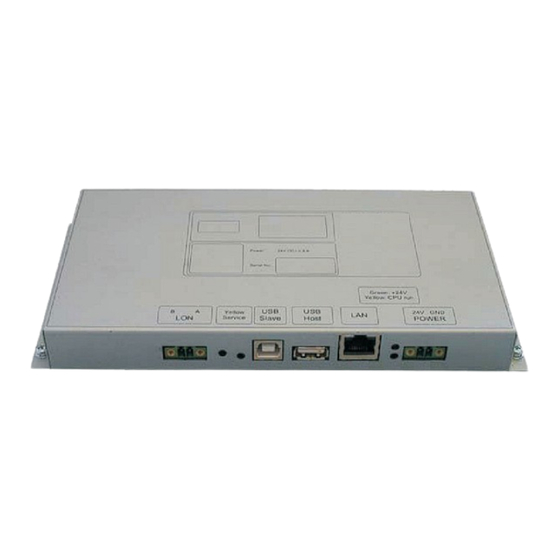

Der Datenlogger MIC EEC von Cool Expert ist die perfekte Ergänzung zu
dem selbstoptimierenden Kühlstellenregler MIC QKL mini 2. Die Daten der
Kühlstellenregler MIC QKL mini 2 werden über das LON-Netzwerk an den
Datenlogger MIC EEC übertragen und dort zeitgleich gespeichert. Hierzu
müssen die Kühlstellenregler MIC QKL mini 2 mit einem LON-Transceiver
FTT10A ausgerüstet sein. Neben der graphischen Darstellung der
Temperaturverläufe sowie der Schaltzustände der angeschlossenen
Kühlstellenregler ist auch ein umfangreiches Diagnose- und
Störmanagement hinterlegt. Weitere Prozessdaten können durch optionale
Zusatzmodule aufgezeichnet werden. Die Dokumentation der
Temperaturverläufe sowie deren Speicherung erfolgt entsprechend den
Bestimmungen der HACCP, wobei ein umfangreiches Berichtswesen
hinterlegt ist. Auf einer zum Lieferumfang gehörenden SD-Karte können bis
zu 1 GB an Mess- und Prozessdaten gespeichert werden. Darüber hinaus
kann der Datenlogger MIC EEC auch über eine LAN-Schnittstelle mit dem
Intra-/Internet verbunden werden. Die Bedienung erfolgt auf einfache Art
und Weise durch eine übersichtlich gestaltete, intuitiv zu bedienende
Weboberfläche.
Datenaufzeichnung:
Die Aufzeichnung der Temperaturwerte und Prozessdaten erfolgt in einem
einstellbaren Messintervall. Die Erweiterbarkeit der Eingänge über das LON-
Netzwerk ermöglicht es dem Betreiber von gewerblichen Kälteanlagen, eine
Vielzahl von Kühlstellen nach HACCP zu protokollieren sowie weitere beliebige
Prozessdaten über optionale Zusatzmodule aufzuzeichnen.
Störmeldungen via E-Mail/SMS:
Der Kühlstellenregler MIC QKL mini 2 verfügt über ein umfangreiches
Diagnosemanagement zur Ermittlung von möglichen Störungen welche als
Meldungen über das LON-Netzwerk übertragen werden. Die Informationen über
Art, Umfang und Ort der Störungsursache wird über unterschiedliche
Kommunikationswege (E-Mail/SMS) an den verantwortlichen Servicepartner
weitergeleitet (SMS: Internetanschluss zwingend erforderlich, es entstehen
weitere Kosten). Hierdurch wird im Nichtregelfall, zum Zwecke der
Qualitätssicherung des Kühlguts, die schnellstmögliche Beseitigung der Störung
gewährleistet. Weiter können Störmeldungen über optionale Zusatzmodule
erfasst werden und es ist über die graphische Benutzeroberfläche möglich,
Störbedingungen aus Prozessgrößen zu erstellen.
Erweiterbarkeit:
Energiezähler zur Erfassung des Stromverbrauches sowie eine Vielzahl
analoger und digitaler Eingangsmodule können über das LON-Netzwerk
angeschlossen werden. Kompatible LON-Komponenten erfragen sie bitte beim
Cool Expert Service.
Aufruf über Web-Browser:
Der Datenlogger MIC EEC verfügt über einen integrierten Webserver und kann so
einfach über das Intra-/Internet aufgerufen werden. Eine zusätzliche
Softwareinstallation ist im Regelfall nicht notwendig. Die übersichtlich gestaltete
Weboberfläche des Datenloggers MIC EEC erlaubt es sämtliche Einstellungen
und Aktionen auf komfortable Art und Weise durchzuführen. Der Aufruf der
Weboberfläche kann, bei entsprechender Infrastruktur, weltweit über das Internet
erfolgen (siehe S.4).
Zum Nutzen des Kunden im Einklang mit der Umwelt
Cool Expert GmbH
Besenacker 14
D-35108 Allendorf
Montage und Bedienungsanleitung
Mehrsprachigkeit:
Die Sprache der Weboberfläche ist individuell einstellbar und erweiterbar. Zur Zeit
werden Deutsch, Englisch, Französisch und Niederländisch unterstützt. (de, en,
fr,nl).
Zugangsberechtigung:
Der Zugang zur Weboberfläche des Datenloggers unterliegt hierarchisch
geregelten Nutzerrechten. Somit ist sichergestellt, dass nur berechtigte Personen
Daten einsehen, Einstellungen vornehmen und/oder die Systemkonfiguration
ändern können. Hierzu sind die Profile Gast, Benutzer und Administrator
hinterlegt.
Konfiguration und Fernwartung:
Die übersichtlich gestaltete, intuitiv zu bedienende Weboberfläche des MIC EEC
erlaubt eine schnelle Konfiguration des Datenloggers. Cool Expert betreibt eine
stetige Softwarepflege ihrer Produkte und bietet, je nach Verfügbarkeit, auch für
den Datenlogger MIC EEC in regelmäßigen Zeitabständen kostenlose
Softwareupgrades an. Diese sind ebenfalls auf einfache Art und Weise über die
Weboberfläche zu installieren.
Dokumentenablage:
In einer eigens vorgesehenen Seite ("Dokumente") ist die Ablage und der Aufruf
der zur Anlageninstallation gehörenden Unterlagen, beispielsweise
Bedienungsanleitungen, Anlagenschemata, Schalt- und Wartungsplänen
möglich.
Einfache Inbetriebnahme:
Über das LON-Netzwerk angeschlossene Kühlstellenregler MIC QKL mini 2
werden automatisch erkannt. Es sind lediglich die Aufzeichnungseinstellungen
festzulegen. Ziel der Cool Expert Entwicklungsingenieure war es, die
Kommunikation zu den firmeneigenen Produkten unkompliziert und
kostengünstig ohne das üblicherweise notwendige Binding zu ermöglichen.
Datenvisualisierung:
Die erfassten Mess- und Prozessdaten werden in einem Browserfenster in
Listenform dargestellt und können ohne jede Vorkenntnisse abgerufen und in
graphischer Darstellung angesehen werden.
Werkseinstellung für TCP/IP-Parameter & Anmeldedaten
IP-Adresse: 192.168.20.100
Subnetz-Maske: 255.255.255.0
Anmeldename: admin
Passwort: admin
MIC EEC
Datenmanagement
Art.Nr. 40300
