2. Beschreibung des U46MK2

2.1. Frontseite

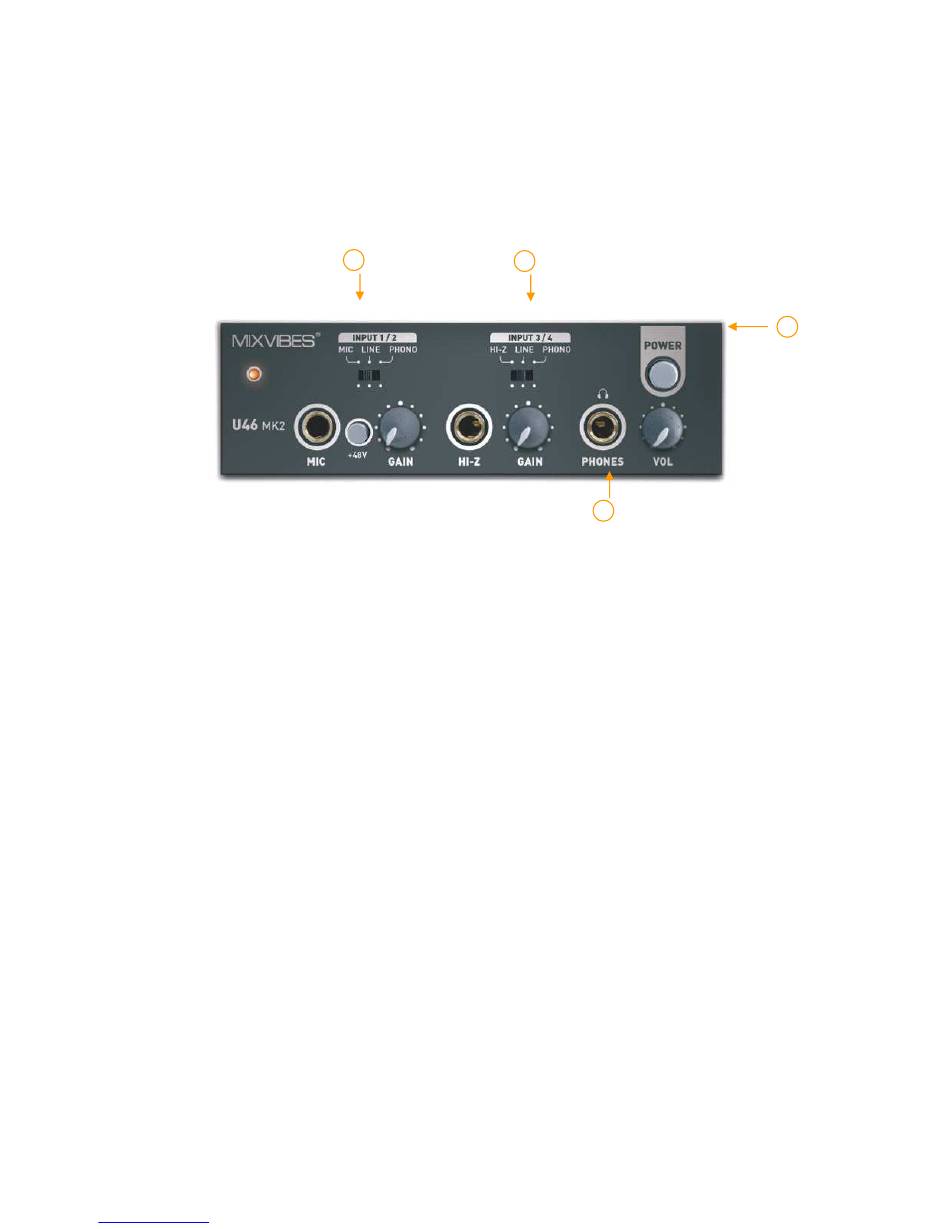

(1)Kanal 1/2 (Ch 1/2) Eingangs Anschluss
-
-
-
-
(2)Kanal 3/4 (Ch 3/4) Eingangsanschluss
-
-
-
(3)Kopfhörer Ausgang (HPO OUT) mit Lautstärkeregler (HP VOL): Überwachen
(Monitoring) Sie alle Eingangs- und Ausgangsquellen über den Kopfhörerausgang. Der
Ausgangspegel kann mittels des Kontrollreglers eingestellt werden.
(4)Power Schalter
Downloaded from www.Manualslib.com
1
Eingangsquellen Wahlschalter
Eingangsquelle für den Kanal 1/2 auswählen.
Mikrofon Eingangsanschluss (MIC IN): An diesen symmetrischen 3/4 Anschluss
kann das Mikrofon angeschlossen werden.
+48V Phantomspeisung
gleichzeitig am Kanal 1/2 wenn dieser betätigt ist.
Gain Kontrolle für den Mikrofoneingang: Regelt den Eingangspegel des Mikrofons.
Eingangsquellen Wahlschalter (Hi-Z/LINE/PHONO):
Eingangsquelle für den Kanal 3/4 auswählen.
Hi-Z Eingangsanschluss : An diesen unsymmetrischen 1/4 Anschluss können Sie
eine elektrische Gitarre oder einen Bass anschließen. Beachten Sie, dass Sie an
diesem Eingang nur unsymmetrische Stecker verwenden können.
Gain Kontrolle für den Hi-Z-Eingang : Regelt den Eingangspegel z.B. einer E-
Gitarre.
