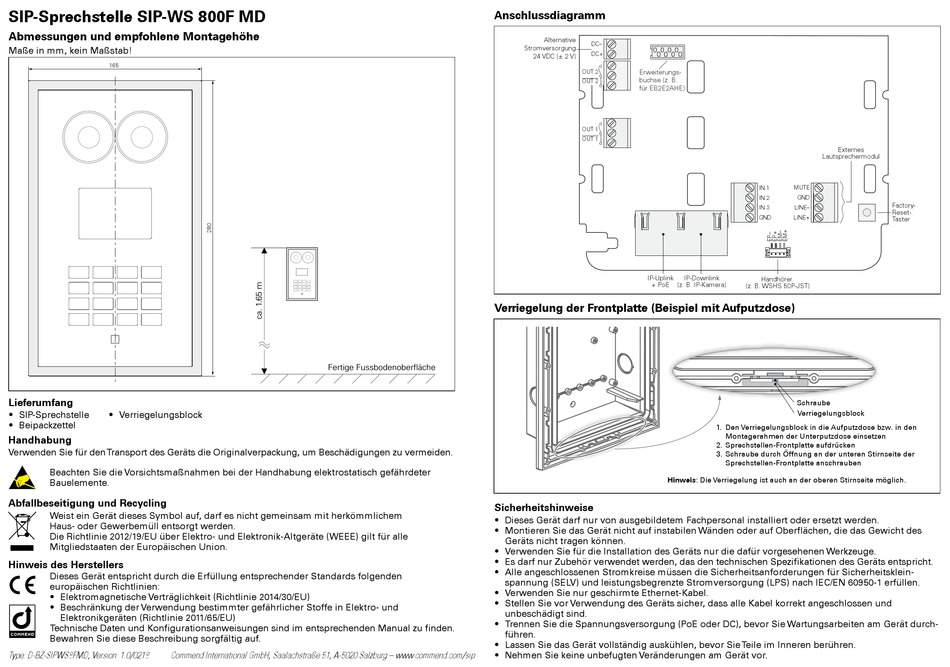

SIP-Sprechstelle SIP-WS 800F MD
Abmessungen und empfohlene Montagehöhe
Maße in mm, kein Maßstab!
Tiefe: 13
bei Hohlwandmontage: 15 ( Schattenfuge zwischen Front u. Wand)
165
Lieferumfang
• SIP-Sprechstelle
• Verriegelungsblock
• Beipackzettel
Handhabung
Verwenden Sie für den Transport des Geräts die Originalverpackung, um Beschädigungen zu vermeiden.
Beachten Sie die Vorsichtsmaßnahmen bei der Handhabung elektrostatisch gefährdeter
Bauelemente.
Abfallbeseitigung und Recycling
Weist ein Gerät dieses Symbol auf, darf es nicht gemeinsam mit herkömmlichem
Haus- oder Gewerbemüll entsorgt werden.
Die Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gilt für alle
Mitgliedstaaten der Europäischen Union.
Hinweis des Herstellers
Dieses Gerät entspricht durch die Erfüllung entsprechender Standards folgenden
europäischen Richtlinien:
• Elektromagnetische Verträglichkeit (Richtlinie 2014/30/EU)
• Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und
Elektronikgeräten (Richtlinie 2011/65/EU)
Technische Daten und Konfigurationsanweisungen sind im entsprechenden Manual zu finden.
Bewahren Sie diese Beschreibung sorgfältig auf.
Type: D-BZ-SIPWS8FMD, Version: 1.0/0218
Commend International GmbH, Saalachstraße 51, A-5020 Salzburg – www.commend.com/sip
Anschlussdiagramm
Verriegelung der Frontplatte (Beispiel mit Aufputzdose)
Fertige Fussbodenoberfläche
Sicherheitshinweise
• Dieses Gerät darf nur von ausgebildetem Fachpersonal installiert oder ersetzt werden.
• Montieren Sie das Gerät nicht auf instabilen Wänden oder auf Oberflächen, die das Gewicht des
Geräts nicht tragen können.
• Verwenden Sie für die Installation des Geräts nur die dafür vorgesehenen Werkzeuge.
• Es darf nur Zubehör verwendet werden, das den technischen Spezifikationen des Geräts entspricht.
• Alle angeschlossenen Stromkreise müssen die Sicherheitsanforderungen für Sicherheitsklein-
spannung (SELV) und leistungsbegrenzte Strom versorgung (LPS) nach IEC/EN 60950-1 erfüllen.
• Verwenden Sie nur geschirmte Ethernet-Kabel.
• Stellen Sie vor Verwendung des Geräts sicher, dass alle Kabel korrekt angeschlossen und
unbeschädigt sind.
• Trennen Sie die Spannungsversorgung (PoE oder DC), bevor Sie Wartungsarbeiten am Gerät durch-
führen.
• Lassen Sie das Gerät vollständig auskühlen, bevor Sie Teile im Inneren berühren.
• Nehmen Sie keine unbefugten Veränderungen am Gerät vor.
Alternative
DC–
Stromversorgung
DC+
24 VDC (± 2 V)
Erweiterungs-
OUT 2
buchse (z. B.
OUT 2
für EB2E2AHE)
OUT 1
OUT 1
IP-Uplink
IP-Downlink
+ PoE
(z. B. IP-Kamera)
Hinweis: Die Verriegelung ist auch an der oberen Stirnseite möglich.
Externes
Lautsprechermodul
IN 1
MUTE
IN 2
GND
Factory-
IN 3
LINE–
Reset-
GND
LINE+
Taster
Handhörer
(z. B. WSHS 50P-JST)
Schraube
Verriegelungsblock
1. Den Verriegelungsblock in die Aufputzdose bzw. in den
Montagerahmen der Unterputzdose einsetzen
2. Sprechstellen-Frontplatte aufdrücken
3. Schraube durch Öffnung an der unteren Stirnseite der
Sprechstellen-Frontplatte anschrauben
