Contec B424 Betriebsanleitung Seite 44

Stückliste /Part List BC436
STÜCKLISTE / PARTS LIST 6

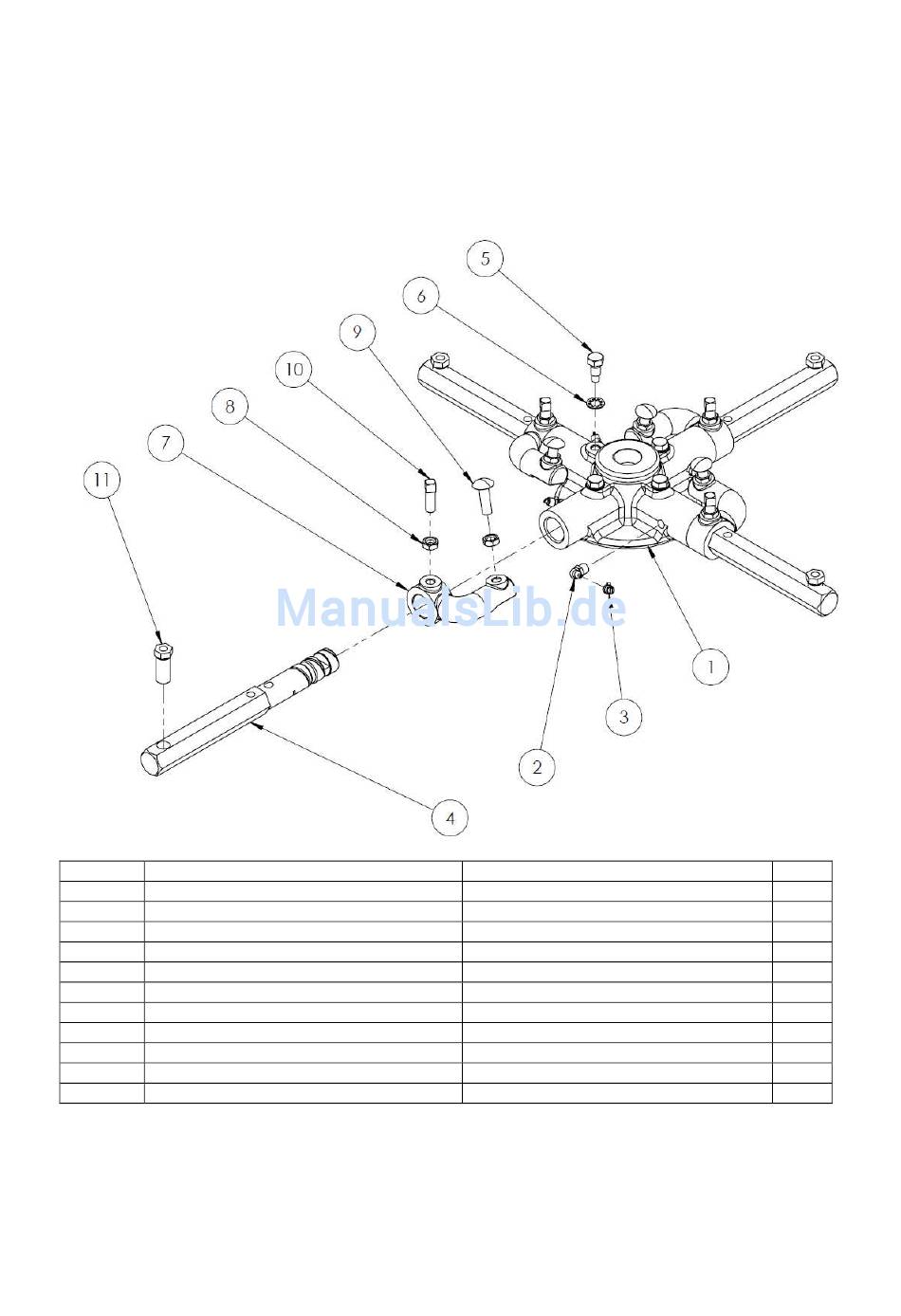

Blattkreuz / Spider Plate Assembly
ITEM #
1 BLATTKREUZ
2 FITTING
3 SCHMIERNIPPEL
4 GLÄTTARM
5 SCHRAUBE
6 SCHEIBE
7 HEBELARM
8 MUTTER
9 SCHRAUBE
10 SCHRAUBE
11 SCHRAUBE
CONTEC Maschinenbau & Entwicklungstechnik GmbH
Hauptstrasse 146, 57518 Alsdorf (Sieg) / Germany
Tel: +49 (0) 2741 9344-0 Fax: +49 (0) 2741 9344-29
Beschreibung
- 9 -
DESCRIPTION
SPIDER PLATE (SMALL)
GREASE FITTING, 65 DEG, 1/8 NPT
CAP GREASE, NIPPLE, 1/8 ALEMITE
TROWEL ARM (SMALL)
3/8-UNC DOG POINT BOLT
LOCKWASHER, INT. STAR 3/8 STEEL
LIFT LEVER (SMALL)
HEX JAM NUT 3/8-16 UNC
CARRIAGE BOLT, 3/8-16x1 1/4"LG
SQ. HEAD SET SCREW
ADJUSTING SCREW 1-1/4"LG
QTY.
1
4
4
4
4
4
4
8
4
4
4
®
© CONTEC 2016
