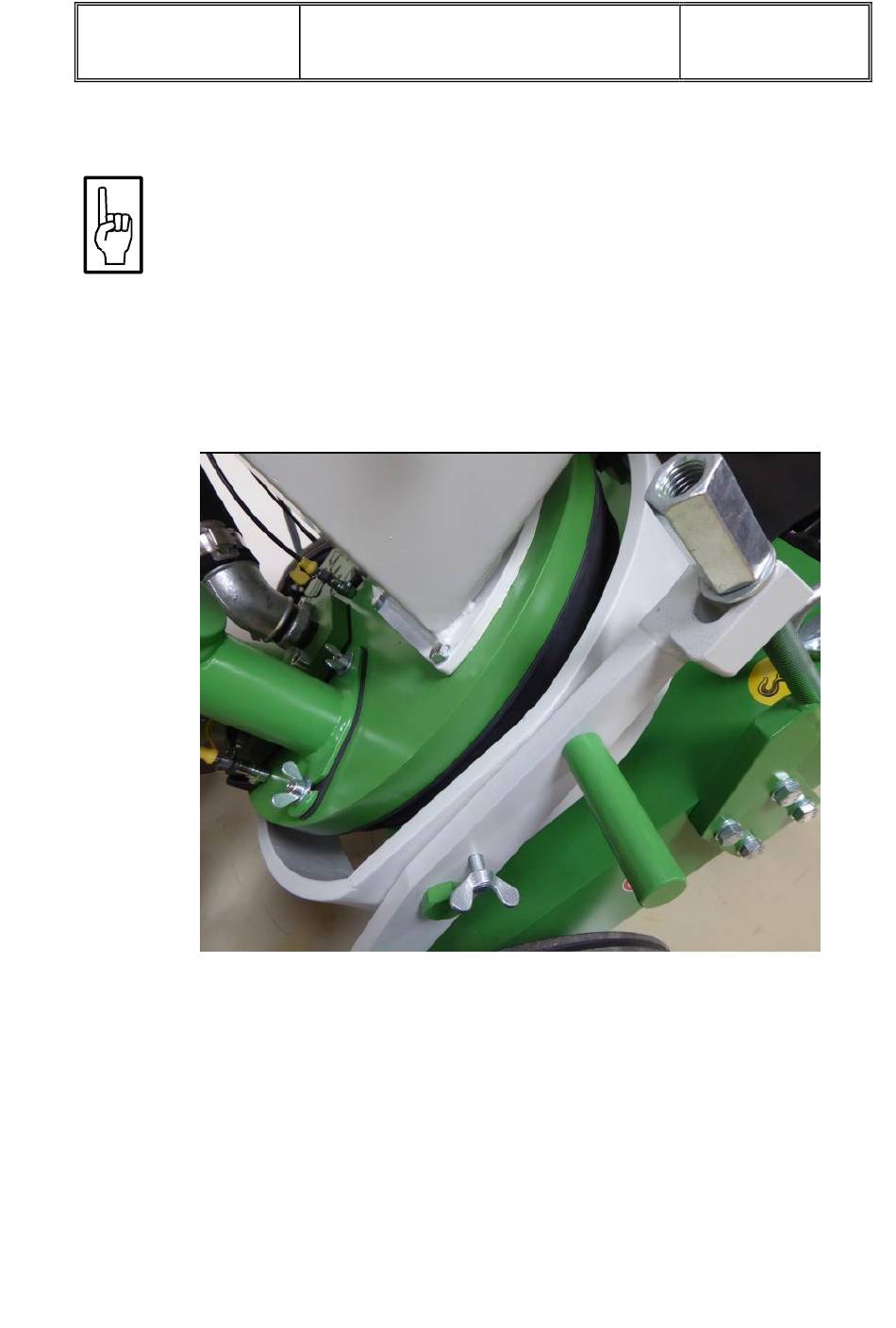

6.3.1 Flügelschrauben
Die auf beiden Seiten am Spann-Ring angebrachten Flügelschrauben
dienen dazu, das Auseinanderklappen der Spritzmaschine und den Wech-
sel der Verschleißteile zu erleichtern.
Sobald die Spann-Muttern von beiden Spann-Bolzen gelöst sind, kann
durch das Festziehen der Flügelschrauben die Wippe arretiert werden.
HINWEIS
Nun lässt sich die Maschine auch durch eine einzelne Person aufklappen
und wieder zusammensetzen, ohne dabei aus dem Gleichgewicht zu gera-
ten. Bevor die Spann-Muttern beider Spann-Bolzen wieder aufgesetzt
und festgezogen werden, müssen die Flügelschrauben zwingend wieder
gelöst werden, da sie sich sonst verkeilen und zu einem Defekt der bei-
den Spann-Bolzen führen können.

6.4 Einzelteillisten

Die Einzelteilliste finden Sie weiter hinten.
