PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
ARCHITECTURAL
WELLNESS
Art. 61201
Art. 61203
13037 Serravalle Sesia (Vercelli) - Italy
Phone +39 0163 454111 - Facsimile +39 0163 459273
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ΑΝΑΜΙΚΤΙΚΟ ΠΡΟΓΡΑΜΜΑ ΜΠΑΝΙΟΥ
浴室混水产品
Gessi SpA - Parco Gessi
www.gessi.com - gessi@gessi.it
Werbung
Verwandte Anleitungen für Gessi ARCHITECTURAL WELLNESS 61201
Inhaltszusammenfassung für Gessi ARCHITECTURAL WELLNESS 61201
- Seite 1 PROGRAMA MEZCLADORES BAÑO ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ ΑΝΑΜΙΚΤΙΚΟ ΠΡΟΓΡΑΜΜΑ ΜΠΑΝΙΟΥ 浴室混水产品 ARCHITECTURAL WELLNESS Art. 61201 Art. 61203 Gessi SpA - Parco Gessi 13037 Serravalle Sesia (Vercelli) - Italy Phone +39 0163 454111 - Facsimile +39 0163 459273 www.gessi.com - gessi@gessi.it...
- Seite 2 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Avvertenze di sicurezza - Questo apparecchio può essere usato da persone con età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza, solo se adeguatamente supervisionate o istruite all’uso in sicurezza del dispositivo e con la consapevolezza dei rischi associati.
-
Seite 3: Advertencias De Seguridad
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Advertencias de seguridad - Este aparato puede ser utilizado por personas mayores de 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales, o sin experiencia, sólo bajo adecuada supervisión, siempre que estén instruidas para emplear el dispositivo en condiciones de seguridad y conociendo los riesgos asociados. - Seite 4 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Art.
- Seite 5 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Specifiche generali - Temperatura d’esercizio: da 10°C a 60°C - Potenza massima linea elettrica 58W (4A @ 12VDC) - Classe di protezione componenti elettriche: IP66 General specification - Working temperature: from 10°C to 60°C - Electrical line max.
- Seite 6 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言...
- Seite 7 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Contenuto della confezione: Contenido de la caja: A - Corpo incasso A - Cuerpo por empotrar B - Guarnizione a parete B - Junta de pared C - Elettrovalvola C - Electroválvula D - Raccordo per collegamenti elettrici...
- Seite 8 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Prima dell’installazione e messa in funzione Attenzione! I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del dispositivo, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi.
- Seite 9 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Superficie piastrellata Tiled surface Surface carrelée...
- Seite 10 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Possibili installazioni Per creare un corretto alloggiamento per il corpo incasso è necessario verificare gli ingombri effettivi dello stesso e considerare le profondità di incasso minime e massime riportate sulla protezione in plastica pre- installata sul corpo.

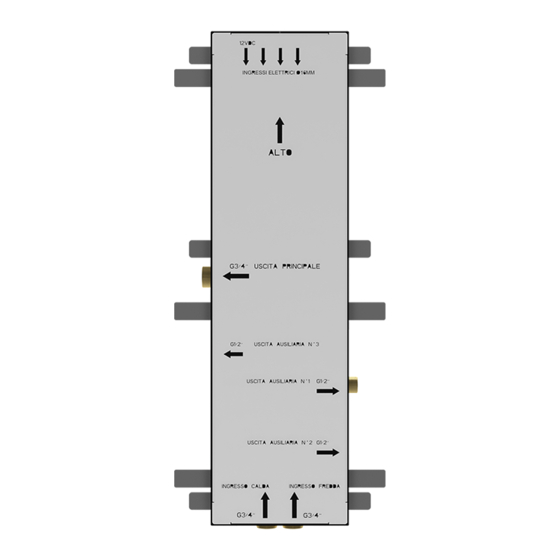

- Seite 11 IMPIANTO IDRAULICO - PLUMBING SYSTEM - INSTALLATION HYDRAULIQUE - HYDRAULISCHE ANLAGE - INSTALACIÓN HIDRÁULICA - ГИДРАВЛИЧЕСКАЯ СИСТЕМА - ΥΔΡΑΥΛΙΚΟ ΣΥΣΤΗΜΑ - 水力设备 Art. 61201 G3/4" MAIN OUTLET DN15 AUXILIARY OUTLET DN12 Art. 61203 G3/4" MAIN OUTLET AUXILIARY OUTLET N°1 DN15 DN12 AUXILIARY OUTLET N°3 DN12...
- Seite 12 IMPIANTO IDRAULICO - PLUMBING SYSTEM - INSTALLATION HYDRAULIQUE - HYDRAULISCHE ANLAGE - INSTALACIÓN HIDRÁULICA - ГИДРАВЛИЧЕСКАЯ СИСТЕМА - ΥΔΡΑΥΛΙΚΟ ΣΥΣΤΗΜΑ - 水力设备 61201 Performance @ 38°C Auxiliary Outlet 1 Max Outlet (Main or Main + 1) Pressure (bar) 61203 Performance @ 38°C Auxiliary Outlet 1 (or 2 or 3) Auxiliary Outlets 1+2 (or 1+3 or 2+3) Max Outlet (Main or Main + 1/2/3)
- Seite 13 IMPIANTO IDRAULICO - PLUMBING SYSTEM - INSTALLATION HYDRAULIQUE - HYDRAULISCHE ANLAGE - INSTALACIÓN HIDRÁULICA - ГИДРАВЛИЧЕСКАЯ СИСТЕМА - ΥΔΡΑΥΛΙΚΟ ΣΥΣΤΗΜΑ - 水力设备 Art. 61201 - NO AUXILIARY OUTLET Art. 61201 - AUXILIARY OUTLET Closing plug OUTLET G1/2" COLD COLD...
- Seite 14 IMPIANTO IDRAULICO - PLUMBING SYSTEM - INSTALLATION HYDRAULIQUE - HYDRAULISCHE ANLAGE - INSTALACIÓN HIDRÁULICA - ГИДРАВЛИЧЕСКАЯ СИСТЕМА - ΥΔΡΑΥΛΙΚΟ ΣΥΣΤΗΜΑ - 水力设备 Art. 61203 - NO AUXILIARY OUTLETS Art. 61203 - N°1 AUXILIARY OUTLET Closing plug OUTLET Closing plug Closing plug G1/2"...
- Seite 15 IMPIANTO IDRAULICO - PLUMBING SYSTEM - INSTALLATION HYDRAULIQUE - HYDRAULISCHE ANLAGE - INSTALACIÓN HIDRÁULICA - ГИДРАВЛИЧЕСКАЯ СИСТЕМА - ΥΔΡΑΥΛΙΚΟ ΣΥΣΤΗΜΑ - 水力设备 Dati tecnici per l’impianto idraulico: - Pressione minima di esercizio: 2 bar (200 kPa) - Pressione di esercizio: campo di impiego ottimale consigliato 3÷4 bar (300÷400 kPa) - Pressione massima di esercizio: 5 bar (500 kPa) (Per pressioni idrauliche superiori si raccomanda l’installazione di un riduttore di pressione) - Temperatura massima d’esercizio: 60°C...
- Seite 16 IMPIANTO ELETTRICO - ELECTRICAL SYSTEM - SYSTÈME ÉLECTRIQUE - ELEKTRISCHE ANLAGE - INSTALACIÓN ELÉCTRICA - ЭЛЕКТРИЧЕСКАЯ СИСТЕМА - ΗΛΕΚΤΡΙΚΗ ΜΟΝΑΔΑ - 电气设备 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位...
- Seite 17 IMPIANTO ELETTRICO - ELECTRICAL SYSTEM - SYSTÈME ÉLECTRIQUE - ELEKTRISCHE ANLAGE - INSTALACIÓN ELÉCTRICA - ЭЛЕКТРИЧЕСКАЯ СИСТЕМА - ΗΛΕΚΤΡΙΚΗ ΜΟΝΑΔΑ - 电气设备...
- Seite 18 IMPIANTO ELETTRICO - ELECTRICAL SYSTEM - SYSTÈME ÉLECTRIQUE - ELEKTRISCHE ANLAGE - INSTALACIÓN ELÉCTRICA - ЭЛЕКТРИЧЕСКАЯ СИСТЕМА - ΗΛΕΚΤΡΙΚΗ ΜΟΝΑΔΑ - 电气设备 DATI PER IMPIANTO ELETTRICO A - ALIMENTATORE (ordinabile come optional) • Installabile nella zona di sicurezza: Z3 • Input: 100-240 V ac, 50÷60 Hz •...
- Seite 19 IMPIANTO ELETTRICO - ELECTRICAL SYSTEM - SYSTÈME ÉLECTRIQUE - ELEKTRISCHE ANLAGE - INSTALACIÓN ELÉCTRICA - ЭЛЕКТРИЧЕСКАЯ СИСТЕМА - ΗΛΕΚΤΡΙΚΗ ΜΟΝΑΔΑ - 电气设备 DATA FOR THE ELECTRICAL SYSTEM A - MAIN POWER SUPPLY (can be ordered as come optional) • Install in the safety zone: Z3 •...
- Seite 20 IMPIANTO ELETTRICO - ELECTRICAL SYSTEM - SYSTÈME ÉLECTRIQUE - ELEKTRISCHE ANLAGE - INSTALACIÓN ELÉCTRICA - ЭЛЕКТРИЧЕСКАЯ СИСТЕМА - ΗΛΕΚΤΡΙΚΗ ΜΟΝΑΔΑ - 电气设备 DONNEES POUR SYSTEME ELECTRIQUE A - ALIMENTATEUR PRINCIPAL (à commander en option) • Installable dans la zone de sécurité : Z3 •...
- Seite 21 IMPIANTO ELETTRICO - ELECTRICAL SYSTEM - SYSTÈME ÉLECTRIQUE - ELEKTRISCHE ANLAGE - INSTALACIÓN ELÉCTRICA - ЭЛЕКТРИЧЕСКАЯ СИСТЕМА - ΗΛΕΚΤΡΙΚΗ ΜΟΝΑΔΑ - 电气设备 DATEN BEZÜGLICH DER ELEKTRISCHEN ANLAGE A - HAUPTVERSORGUNGSVORRICHTUNG (als Option bestellbar) • Installierbar im Sicherheitsbereich: Z3 • Input: 100-240 V ac, 50÷60 Hz •...
- Seite 22 IMPIANTO ELETTRICO - ELECTRICAL SYSTEM - SYSTÈME ÉLECTRIQUE - ELEKTRISCHE ANLAGE - INSTALACIÓN ELÉCTRICA - ЭЛЕКТРИЧЕСКАЯ СИСТЕМА - ΗΛΕΚΤΡΙΚΗ ΜΟΝΑΔΑ - 电气设备 DATOS PARA LA INSTALACIÓN ELÉCTRICA A - ALIMENTADOR PRINCIPAL (a pedir como opción) • Instalable en la zona de seguridad: Z3 •...
- Seite 23 IMPIANTO ELETTRICO - ELECTRICAL SYSTEM - SYSTÈME ÉLECTRIQUE - ELEKTRISCHE ANLAGE - INSTALACIÓN ELÉCTRICA - ЭЛЕКТРИЧЕСКАЯ СИСТЕМА - ΗΛΕΚΤΡΙΚΗ ΜΟΝΑΔΑ - 电气设备 ДАННЫЕ ДЛЯ ЭЛЕКТРИЧЕСКОЙ УСТАНОВКИ A - ГЛАВНЫЙ БЛОК ПИТАНИЯ (заказываемый опционально) • Монтируемый в зоне безопасности: Z3 • Ввод: 100-240 В...
- Seite 24 IMPIANTO ELETTRICO - ELECTRICAL SYSTEM - SYSTÈME ÉLECTRIQUE - ELEKTRISCHE ANLAGE - INSTALACIÓN ELÉCTRICA - ЭЛЕКТРИЧЕСКАЯ СИСТЕМА - ΗΛΕΚΤΡΙΚΗ ΜΟΝΑΔΑ - 电气设备 ΣΤΟΙΧΕΙΑ ΗΛΕΚΤΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ A - ΚΥΡΙΟΣ ΤΡΟΦΟΔΟΤΗΣ (παραγγέλλεται προαιρετικά) • Τοποθετείται στη ζώνη ασφαλείας: Z3 • Input: 100-240 V ac, 50÷60 Hz •...
- Seite 25 IMPIANTO ELETTRICO - ELECTRICAL SYSTEM - SYSTÈME ÉLECTRIQUE - ELEKTRISCHE ANLAGE - INSTALACIÓN ELÉCTRICA - ЭЛЕКТРИЧЕСКАЯ СИСТЕМА - ΗΛΕΚΤΡΙΚΗ ΜΟΝΑΔΑ - 电气设备 电气设备数据 A - 主电源器（作为可选件订货） • 可安装安全区：Z3 • 输入：100-240 V ac, 50-60 Hz • 输出：12 V dc, 4,5 A（最大） •...
- Seite 26 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 ATTENZIONE: l'installazione a seguire si basa su un'unica tipologia di comando essendo la medesima per tutti i prodotti. L’impianto idraulico deve essere predisposto considerando le esigenze specifiche del prodotto da installare.
- Seite 27 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 1 Fig. 2 G3/4” G1/2” G3/4” Fig. 3 Fig. 4...
- Seite 28 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 5 Fig. 6...
- Seite 29 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 7 G3/4” G1/2” usare canapa o teflon use hemp or teflon employer chanvre ou teflon benutzen Sie Hanf oder Teflon usar cáñamo o teflon используйте...
- Seite 30 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 10 Fig. 11 COLD Fig. 12 Fig. 13...
- Seite 31 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Art. 61201 Fig. 14A Fig. 15A Ch. 10 mm 10 mm Fig. 16A Fig. 17A...
- Seite 32 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Art. 61203 Fig. 14B Fig. 15B Ch. 10 mm 10 mm Fig. 16B Fig. 17B...
- Seite 33 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Fig.
- Seite 34 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 20 Fig. 22 Fig. 21 Fig. 23 Fig. 24...
- Seite 35 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 25 Fig. 26 Fig. 27 Fig. 28 Collante per piastrelle - Adhesive for tiles Adhésif pour carreaux - Kleber für Kacheln Cola para baldosa - Связующее средство для плиток Κόλλα...
- Seite 36 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 29 Fig. 30 Collante per piastrelle - Adhesive for tiles Adhésif pour carreaux - Kleber für Kacheln Cola para baldosa - Связующее средство для плиток Κόλλα...
