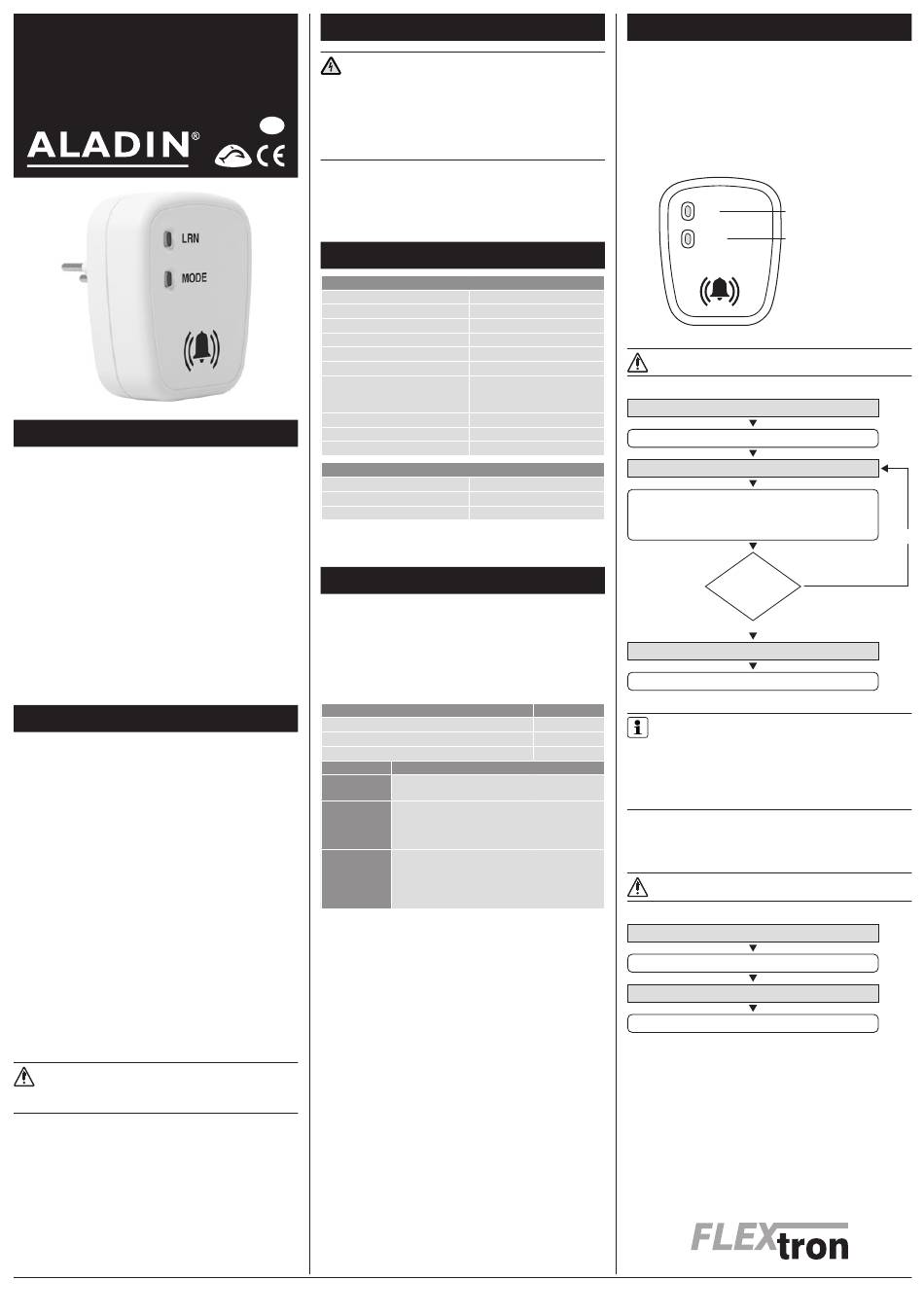

Flextron ALADIN Installations & Bedienungsanleitung

ALADIN Bell
mobile Funkklingel mit T13 Stecker (Schweiz)
(für Steckdose T13)
Art. Nr. 300348
E-Nr. 205 740 959
Installations- & Bedienungsanleitung
1. ALLGEMEINE BESCHREIBUNG
Die ALADIN Funkklingel wird über einen berührungslosen ALADIN
Wave – Näherungsschalter, einen ALADIN Funktaster oder einen
Fensterkontakt angesteuert. Die Signal-Länge kann eingestellt wer-
den. Einer Funkklingel können im Sinne von Master / Slave weitere
Funkklingeln für weitere Räume zugeordnet werden.
Funktionsweise:
Beim Auslösen des Senders gibt die Funkklingel akustische Töne
(Werkseinstellung 3 x Piepen / LED leuchtet grün) ab. Gleichzeitig
blinken beide LEDs für 5 min. rot (Status-Blinken ‹Signal erhalten›).
Die Funkklingel kann in jede Steckdose innerhalb der Funkreichweite
eingesteckt werden.
Anwendungsmöglichkeiten:
– Berührungsloses Ansteuern der Funkklingel mit ALADIN Wave (zum
Hygiene-Schutz bei Corvid19). Zum berührungslosen Klingeln.
– Arztpraxen, Spitäler, Heime, Öffentliche Bauten, Gewerbe etc.
– zur Erweiterung des ALADIN Funkampel-Systems
2. MONTAGE
Einstecken in Steckdose Typ 13 (Schweiz). Der Montageort muss frei
von abschirmenden Metall-Elementen und in Funkreichweite des
Senders sein.
– ALADIN Bell in T13-Steckdosen einstecken.
– Funksender der ALADIN Bell zuordnen (s. EINLERNEN)
Die Funkklingel ist nur mit geprüften Steckdosen zu verwenden. In
der Zuleitung des Gerätes muss sich eine Sicherung oder ein Siche-
rungsautomat (max. 10 A) befinden!
Montieren Sie die Sender und Empfänger NIEMALS in ein Gehäuse
aus Metall oder in unmittelbarer Nähe von grossen Metallobjekten.
Eine Montage in Bodennähe oder auf den Boden ist nicht empfeh-
lenswert (reduzierter Funkempfang).
Zur Programmierung müssen die ALADIN Empfänger an das Netz
angeschlossen sein.
Bei Stromausfall bleibt die Programmierung erhalten.
Folgende Punkte sind zu berücksichtigen:
– die geltenden Gesetze, Normen und Vorschriften.
– der Stand der Technik zum Zeitpunkt der Installation.
– die Bedienungsanleitungen der ALADIN Module.
– die Tatsache, dass eine Bedienungsanleitung nur allgemeine Be-
stimmungen anführen kann und dass diese im Zusammenhang mit
einer spezifischen Anlage gesehen werden müssen.
ACHTUNG!! Die ALADIN Module dürfen nicht in Verbindung
mit Geräten eingesetzt werden, durch deren Betrieb Ge-
fahren für Menschen, Tiere oder Sachwerte entstehen kön-
nen.
MAN_300348_01.pdf
Flextron AG
Lindauerstrasse 15, CH-8317 Tagelswangen
3. SICHERHEIT
VORSICHT! Gefahr eines Stromschlages!
Im Inneren des Gehäuses befinden sich spannungsfüh-
rende Teile. Eine Berührung kann eine Körperverletzung
zur Folge haben.
– Gerät spannungsfrei schalten.
D
– Gerät gegen Wiedereinschalten sichern.
– Gerät auf Spannungsfreiheit überprüfen.
– Vor dem Einschalten Gehäuse fest verschliessen.
Das Gerät ist nur für die bestimmungsgemässe Verwendung vorge-
sehen. Ein eigenmächtiger Umbau oder eine Veränderung ist ver-
boten!
4. TECHNISCHE DATEN
Allgemeine Daten
Spannungsversorgung
Eigenverbrauch Standby
Sendefrequenz
Absicherung Sicherungsautomat
Umgebungstemperatur
Lagertemperatur
Konformität
Approbationen
Schutzart
Lautstärke
Mögliche Sender / EEPs
Funktaster
Funk-Näherungsschalter
Funkfenster-/ Türkontakt
5. FUNKREICHWEITE
Bei Funksignalen handelt es sich um elektromagnetische Wellen.
Die Feldstärke am Empfänger nimmt mit zunehmendem Abstand des
Senders ab. Die Funkreichweite ist daher begrenzt. Durch unter-
schiedliche Materialien oder Störquellen in der Ausbreitungsrichtung
der Funksignale wird die Funkreichweite weiter verringert. Durch den
Einsatz von ALADIN Repeatern (Funkverstärkern oder Aktivierung
der Repeater Funktion) kann die Funkreichweite verbessert werden.
Material
Holz, Gips, unbeschichtetes Glas
Mauerwerk, Holz-/ Gipswände
Stahlbeton
Reichweite
Bei guten Bedingungen (grosser, freier Raum
> 30 m
ohne Hindernisse im Gebäude).
Durch bis zu 5 Gipskarton-/Trockenbauwände
oder 2 Ziegel-/Gasbetonwände (Mobiliar und
> 20 m
Personen im Raum): Für Sender und Empfänger
mit guter Antennenposition/-ausführung.
Durch bis zu 5 Gipskarton-/Trockenbauwände
oder 2 Ziegel-/Gasbetonwände (Mobiliar und
> 10 m Personen im Raum): Für in Wand oder Raum-
ecke verbaute Empfänger, Empfänger mit inter-
ner Antenne oder enger Flur.
Aussenbereich:
Der Empfänger ist nicht im Freien zu Verwenden.
Copyright: Flextron AG
Tel: +41 (0)52 347 29 50
Fax +41 (0)52 347 29 51
6. INBETRIEBNAHME
Bedienung:
Die Bedienung der ALADIN Funkklingel erfolgt mit ALADIN Funksen-
dern. Vor Gebrauch müssen die Funksender der Funkklingel zuge-
ordnet werden. Eine Funkklingel kann von max. 30 Funksender an-
steuert werden. Die Funktionsweise der Funkklingel kann geändert
werden (siehe Länge des Signals / Signalweiterleitung).
6.1 EINLERNEN EINES SENDERS
Steckdose T13 / 230 V~
< 0,5 W
868,3 MHz
max. 10 A
+ 10 bis + 40 °C
– 20 bis + 85 °C
RED-2014/53/EU
REACH-1907/2006
RoHS-2015/863/EU
CE
IP20
75 dB / 3 m
F6-02-01 / F6-02-02 / F6-02-03
F6-01-01
D5-00
Reduzierung
0 – 10 %
5 – 35 %
30 – 90 %
– Sobald eine eingelernte Funkklingel ein Signal erhält, piepet diese
Bedingungen und zeigt das erhaltene Signal durch Blinken rot von LRN / MODE
während 2 min an.
– Ein kurzes betätigen von LRN oder MODE stoppt das Status-
Blinken
6.2 LÖSCHEN ALLER SENDER / RESET
LRN Taste LRN mit LED
MODE Taste MODE mit LED
ACHTUNG: Das Einlernen eines Senders muss innerhalb der
ersten 30s nach dem Einstecken der Funkklingel erfolgen.
Taste LRN kurz (1 s.) betätigen
LED LRN blinkt rot (Lernmodus)
Funksender 1x aktivieren
LED LRN leuchtet (3 s.)
dann blinkt LED wieder (eingelernt)
LED LRN erlischt (3 s.)
dann blinkt LED wieder (ausgelernt)
Weitere
Sender
einlernen
Nein
Taste LRN kurz betätigen
LED MODE leuchtet grün (einlernen abgeschlossen)
HINWEIS:
ACHTUNG: Das Löschen aller Sender muss innerhalb der
ersten 30 s nach dem Einstecken der Funkklingel erfolgen.
Taste MODE lange (4 s.) betätigen
LED LRN blinkt rot (schnell)
Taste LRN kurz betätigen
LED leuchtet grün (löschen abgeschlossen)
Ja
D – Seite 1
