Steinhof V-050 Montage- Und Gebrauchsanleitung

MONTA¯U I EKSPLOATACJI
VW Golf III (3/5D)
PRZEZNACZENIE
Hak kulowy V-050 do samochodu VW Golf III (3/5D) / VW Vento (4D) jest przeznaczony do holowania
przyczepy. Hak ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia wyrobu
znakiem homologacji e4.
WARUNKI MONTA¯U
Hak kulowy V -050 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Hak musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w haku kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Hak kulowy V -050 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
haka, tj. :
Typ: V-050 Hak kulowy do samochodu VW Golf III (3/5D) / VW Vento (4D)
A50-X
Klasa haka kulowego (urz¹dzenia sprzêgaj¹cego)
e4 00-3149
Nr. œwiadectwa Homologacji haka
D = 8,2 kN Teoretyczna si³a odniesienia dzia³aj¹ca na hak kulowy
S = 75 kg Max. dopuszczalne obci¹¿enie pionowe kuli haka
R = 1500 kg
Max. dopuszczalne obci¹¿enie holowanej przyczepy
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
TxR
D
kN przyczepy z osiê centraln¹.
= g
x
T+R
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g-przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy haka kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji haka kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Hak kulowy V -050 do samochodu VW Golf III (3/5D) / VW Vento (4D)
elementów.
1. Korpus haka - 1 szt.
2. Kula haka - 1 szt.
3. Uchwyt do gniazda elektrycznego - 1 szt.
4. Podk³adka specjalna
Ø40/Ø10,5x2,5
- 4 szt.
5. Œruba M10x30 - 4 szt.
(PN/M-82105)
W celu zamontowania haka kulowego V -050 nale¿y
1.Monta¿ haka kulowego wymaga podcinania zderzaka tylnego w dolnej czêœci.
30.10.2015.
VW Golf III (3/5D)
FITTING AND OPERATION MANUAL.
DESTINATION
Tow bar V -050 for VW Golf III (3/5D) / VW Vento (4D) i a
has a current certification of approval authorizing the product with
FITTING CONDITIONS
Tow bar V-050 can be used and operated in a car with proper technical conditions of body elements.
Those parts cannot be mechanically damaged . The ball hook has to be installed and operated in a car
according to this instruction . All bolts and nuts in ball hook have to be screwed down with proper torque
(M ) . Torque values are given below :
o
M8 - 25 (Nm)
M10 - 50 (Nm)
OPERATION CONDITIONS
The tow bar V-050 has a rating plate describing correct and safe loads of the hook :
Typ: V-050
The tow bar for
A50-X
Tow bar class ( compressing device )
e4 00-3149
Tow bar certification of approval number
D = 8,2 kN
Teoretical related force working on a ball hook
S = 75 kg
Max permissible vertical load of the hook ball
R = 1500 kg
Max permissible load of towing trailer
D - force is calculated using the following formula:
T-technically permissible maximum mass in tonnes of the towing vehicale (also
towning tractors) including, if neccessary, the vertical load of a centrale axle trailer.
TxR
D
kN R-technically permissible maximum mass in tonnes of the full trailer with drawgal free
= g
x
T+R
to move in the vertical plane or of the semi-trailer.
g-acceleration due to gravity(assumed as 9,81 m/s )
During operating individual elements of ball hook should be kept in a proper technical condition and
protected from corrosion . The trailer must be linked with an elastic joint with proper durability ( cord ,
chain ) while towing .It is necessary to check periodically bolt joints during ope rating the ball hook. If
screws are eased , it is necessary to screw them down .
FITTING

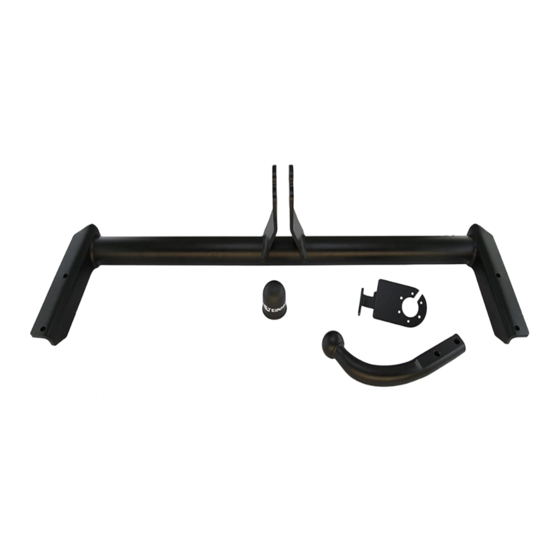

The tow bar V-050 for VW Golf III (3/5D) / VW Vento (4D)
1. Towbar mainframe - 1 piece
2. Tow ball - 1 piece
3. Electrical plate - 1 piece
4. Special washer
Ø40/Ø10,5x2,5
- 4 pieces
5. Bolt M10x30 - 4 pieces
In order to mount the ball hook V-050 you have to obey the instruction below:
1.Rear bumper cutting is required.
2.Remove the rear bumper from the car.
3.Take the towbar to pieces. Check all parts are present.
30.10.2015.
INSTRUKCJA
HAKA KULOWEGO DO:
(11/1991 - 1997 r.)
VW Vento (4D)
(03/1992 - 09/1998 r.)
Nr kat. V-050
M12 - 85 (Nm)
M16 - 200 (Nm)
2
sk³ada siê z nastêpuj¹cych
6. Œruba M12x65
(PN/M-82101)
7. Podk³adka sprê¿ysta Ø10,2
8. Podk³adka sprê¿ysta Ø12,2
9. Podk³adka zwyk³a Ø13,0
10.Nakrêtka M12
przestrzegaæ poni¿szego opisu:
Nr kat. V-050
TOW BAR V-050 FOR
(11/1991 - 1997 r.)
VW Vento (4D)
(03/1992 - 09/1998 r.)
Nr kat. V-050
is designed for towing a trailer. This ball hook
e4
certification sign.
M12 - 85 (Nm)
M16 - 200 (Nm)
VW Golf III (3/5D) / VW Vento (4D)
2
is made up of the following elements :
6. Bolt M12x65 - 2 pieces
7. Spring washer Ø10,2
- 4 pieces
8. Spring washer Ø12,2
- 2 pieces
9. Flat washer Ø13,0
- 2 pieces
10.Nut M12 - 2 pieces
Nr kat. V-050
2.Zdemontowaæ zderzak tylny samochodu.
3.Rozkrêciæ hak kulowy na elementy monta¿owe.
4.Wsun¹æ ramiona korpusu haka (1) do pod³u¿nic i odszukaæ otwory, do których bêdzie mocowany
hak.
5.Przykrêciæ ramiona korpusu haka (1) do pod³u¿nic za pomoc¹ œrub M10x30 (5) wraz z podk³adkami
/ specjalnymi Ø40/Ø10,5x2,5 (4) i sprê¿ystymi Ø10,2 (7).
6.Przy³o¿yæ zderzak tylny, zaznaczyæ miejsce oraz wielkoœæ podciêcia w dolnej czêœci zderzaka,
wykonaæ podciêcie i zamontowaæ zderzak do samochodu.
7.Do korpusu haka (1) przykrêciæ kulê haka (2) œrubami M12x65 (6) wraz z podk³adkami zwyk³ymi
Ø13,0 (9), sprê¿ystymi Ø12,2 (8) oraz nakrêtkami M12 (10), przykrêcaj¹c równoczeœnie z lewej
strony kuli haka (2) uchwyt do gniazda elektrycznego (3).
8.Sprawdziæ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio mocno dokrêcone.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
haka kulowego
Po zamontowaniu haka kulowego V-050 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym pojazdu
na dowolnej stacji kontroli technicznej pojazdu.
UWAGA:
Wszystkie uszkodzenia mechaniczne haka kulowego V-050 wykluczaj¹ dalsz¹ jego
eksploatacjê. Uszkodzony hak nie mo¿e byæ naprawiany. W przypadku nie przestrzegania
opisanego sposobu monta¿u lub niew³aœciwego jego u¿ytkowania producent nie ponosi
odpowiedzialnoœci za powsta³e szkody
SCHEMAT MONTA¯U:
- 2 szt.
- 4 szt.
- 2 szt.
- 2 szt.
- 2 szt.
UWAGA:
Cena haka nie obejmuje wi¹zki elektrycznej.
4.Insert (1) to the chassis side member. Find the factory-made holes.
/
5.Screw (1) to the chassis side member using (5) together with (4) and (7).
6.Put the rear bumper to the car and mark the place and size of cut-out in the bottom strip of the bumper
and next cut it out.
7.Screw (2) to (1) using (6) together with (9), (8) and (10). In the same time screw the electrical socket
plate (3) on the left side of the tow ball (2).
8.Check if all bolts and nuts are correctly tightened.
Obeying this instruction assures correct montage and the tow bar operating
in a VW Golf III (3/5D) / VW Vento (4D).
After assembling of the tow bar V-050 you have to get entry in cars registration book in a quality
control station .
CAUTION :
All mechanical damages of tow bar excludes its further exploitation . Damaged ball hook cannot be
repaired. In case of braking the rules of montage or unproper usage manufacturer do not take
responsibility for arised damages .
MONTAGE DIAGRAM :
NOTE :
Bunch of wires is not included (in total price).
V-050 w samochodzie VW Golf III (3/5D) / VW Vento (4D).
.
Nr kat. V-050
Nr kat. V-050
