Die Spalte unter P-BUS zeigt die Kanalnummer auf dem PowerBUS an. CH1 - CH16
sind Proportionalkanäle, CH17 und CH18 sind Schaltkanäle. Diese Nummern sind
später entscheidend, wenn es darum geht das Servo bzw. den PowerBUS Adapter
zu programmieren.
Die Spalte OUTPUT ist einstellbar. Hier wird festgelegt welcher PowerBox Ausgang
(A - X) auf den gewählten BUS-Kanal (1 - 18) gelegt wird.
Unter FUNCTION wird angezeigt welche Funktion auf dem gewählten Ausgang
liegt. Damit hat man eine gute Übersicht welche Funktionen auf dem Bus bereits
zugeordnet sind.
In unserem Beispiel wurde die Kreisel Funktion GY AILERON A auf die Ausgänge
G und H gelegt, um später beide Servos mit der Servomatch Funktion abgleichen
zu können. Auf dem PowerBUS wurden sie der Kanalnummer 2 und 3 zugeordnet.
b) Vorgehensweise beim Einstellen des PWM Adapters
Unsere Funktion GY AILERON A liegt jetzt auf den Bus Kanälen 2 und 3. Nun muss

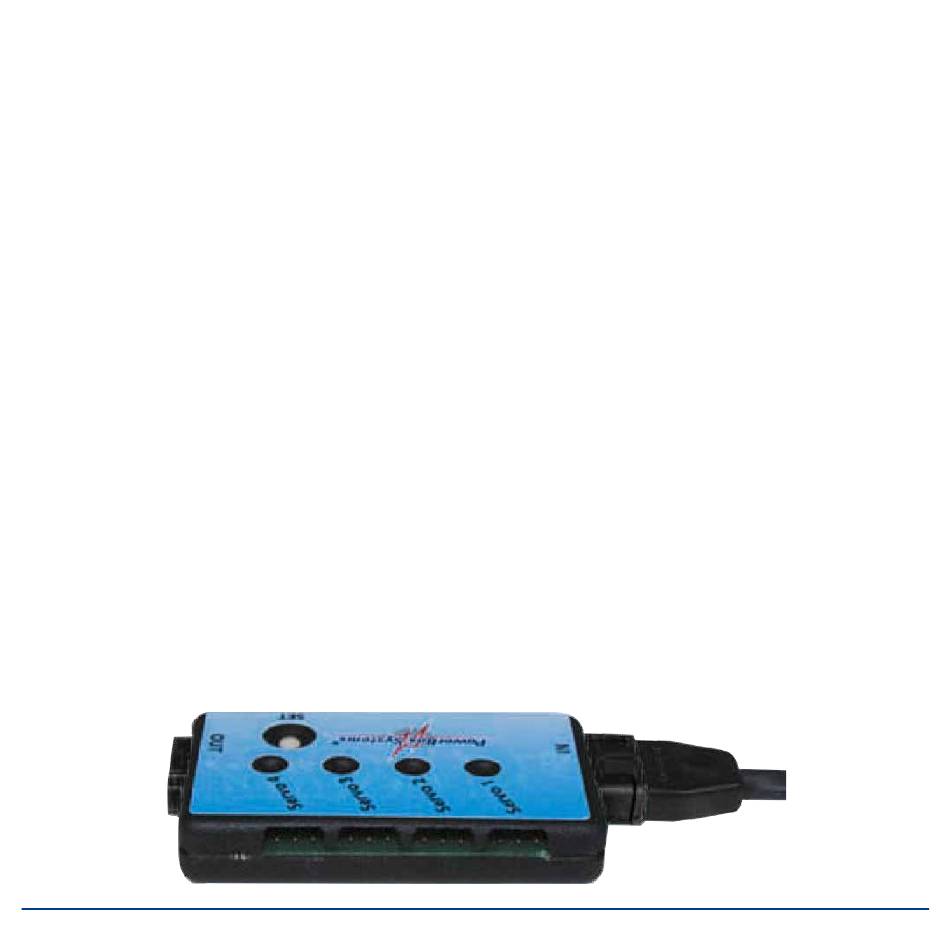

dem PowerBus to PWM Adapter (Beschreibung unter 2c) noch eingelernt werden,
welcher Bus Kanal an welchem der vier Steckplätze (Servo 1-4) ausgegeben wer-
den soll.
