5. PIN BELEGUNG
Ein großer Vorteil des PowerBUS ist, dass mit handelsüblichen MPX-Steckern ge-
arbeitet wird. Wir bieten die PowerBUS Kabel in Standardlängen an, fertigen aber
auch nach Ihren Maßangaben. Schwierige Einbausituationen können es allerdings
erfordern, dass die Stecker erst nach dem Einbau des Kabels angebracht werden
können.

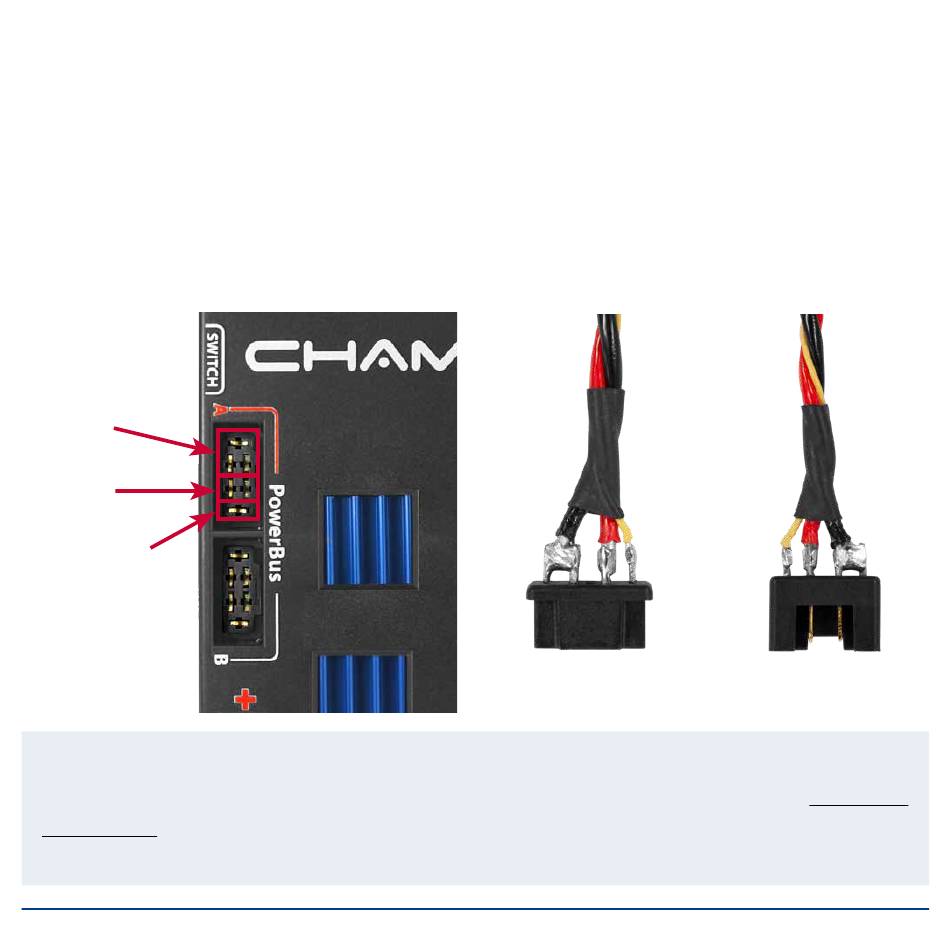

Nachfolgende Fotos zeigen Ihnen die korrekte Pin Belegung:
3x GND
2x PWR
1x SIGNAL
Achtung: Die PowerBUS Adapter sind gegen Verpolung geschützt, sollten je-
doch an einen falsch gepolten PowerBUS Servos angesteckt werden, sind die-
se defekt! Achten Sie daher ganz genau auf richtige Polung und gleichen Sie
Ihre Lötarbeit mit den obigen Fotos ab!
www.powerbox-systems.com
PowerBUS Buchse PowerBUS Stecker
29
