Ein kurzer Tastendruck der „
-Taste reduziert den Druck um je-
weils 0,1 bar, das Halten der Tasten
bewirkt ein schnelles anheben oder
senken des Drucks.
l Öffnen Sie den Wasserhahn nach
dem Einstellen des Drucks. Das
Steuersystem übernimmt die Rege-
lung der Pumpe entsprechend dem
Wasserbedarf. Kontrollieren Sie,
ob die Pumpe normal läuft und der
Druck, der auf dem Display ange-
zeigt wird, konstant ist. Wenn dies
der Fall ist, ist die Installation abge-
schlossen. Bei Unregelmäßigkeiten
bitte Punkt 10 lesen und kontrollie-
ren.

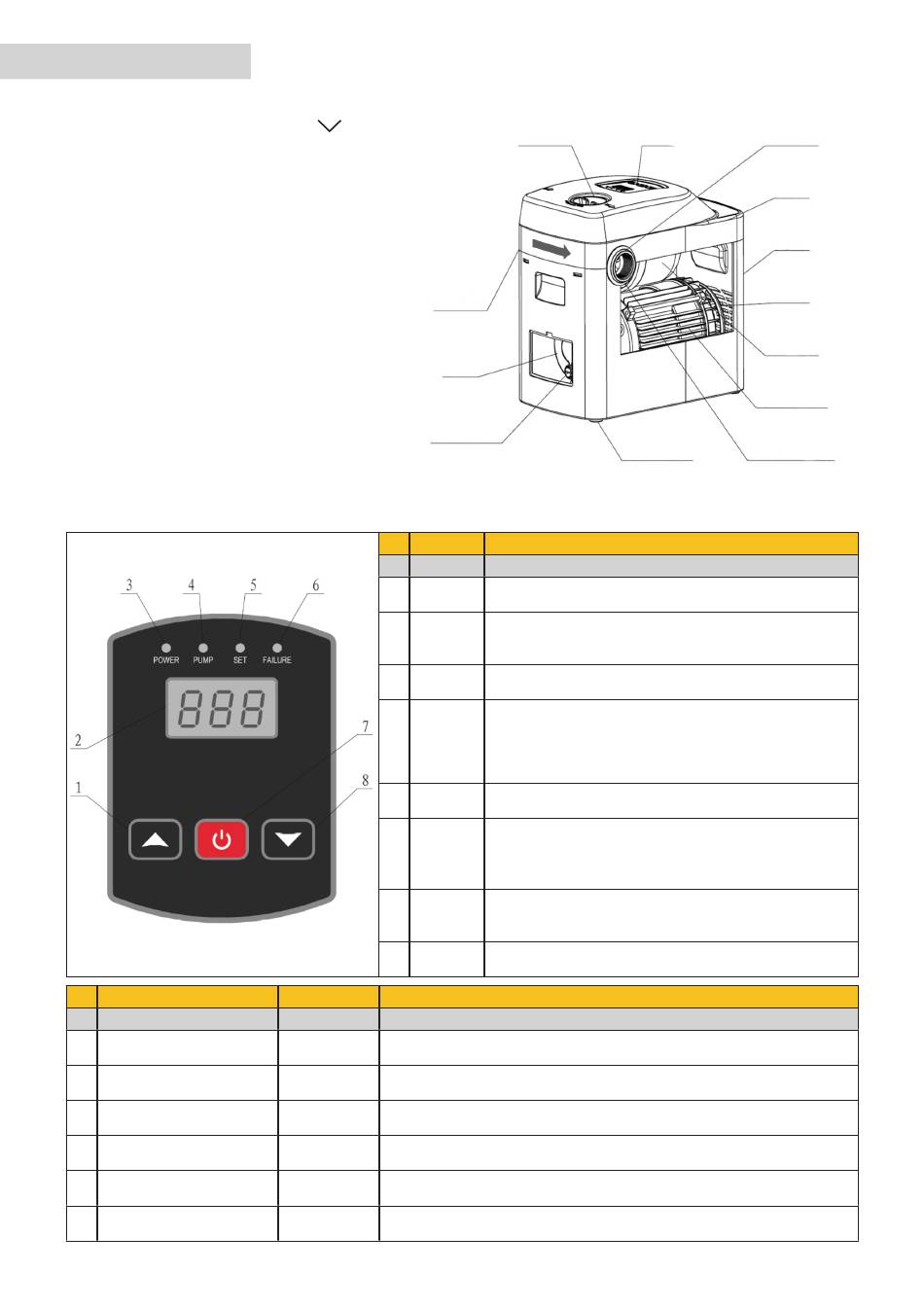

6. TASTEN UND FUNKTIONSBESCHREIBUNG

NR. CODE-NAME
1 Überspannungsschutz
2 Niederspannungsschutz
3 Überhitzungsschutz
4 Sensorfehler
5 Überdruckschutz
6 Überlastschutz
"
Saug-
seite
Pumpen-
Kopf
Auslass-Ventil
NR. NAME
Steigern-
1
Taste
Druck-
2
anzeige
Netz-
3
anzeige
Pumpen-
4 kontroll-
leuchte
Druckein-
5
stellung
Wasser-
mangel-
6
Kontroll-
leuchte
Start / Stop
7
Taste
Reduzie-
8
ren-Taste
Fault code description
CODE FEHLERURSACHE
Dieser Code erscheint wenn die Spannung höher als 270V ist und erlischt wenn die
oU
Spannung niedriger als 260V ist.
Dieser Code erscheint wenn die Spannung unter 80V liegt und verlischt wenn die
LU
Spannung über 90V steigt.
Dieser Code erscheint wenn die Temperatur höher als 80 °C ist und erlischt wenn die
oC
Temperatur niedriger als 60 °C ist.
Dieser Code erscheint wenn der Drucksensor beschädigt oder abgeklemmt ist. Es sollte
oS
eine manuelle Fehlerbehebung erfolgen.
Dieser Code erscheint wenn der Rohrleitungsdruck 99% des Drucksensors er-
oCP
reicht. Es sollte eine manuelle Fehlerbehebung erfolgen.
Dieser Code erscheint wenn der Strombedarf oder die Energieversorgung überla-
oLP
stet ist. Es sollte eine manuelle Fehlerbehebung erfolgen.
Füllstutzen LED-Display
Gummipuffer
Tastenfunktion und Display-Beschreibung
BESCHREIBUNG
Ein kurzer Tastendruck erhöht den Druck um jeweils 0,1 bar, das
Halten der Taste bewirkt ein schnelles ansteigen des Drucks.
Zeigt den aktuellen Druckwert in bar an. Das Display blinkt
nachdem die Auf- und Ab-Taste gedrückt wurde um den
Betriebsdruck einzustellen.
Das Licht leuchtet wenn die Stromversorgung angeschlossen
ist.
Die Kontrollleuchte blinkt schnell wenn die Drehzahl des Motors
geregelt wird. Sie blinkt langsam wenn die Drehzahl des Motors
konstant ist oder kein Wasser vorhanden ist. Die Leuchte leuch-
tet immer wenn sie automatisch stoppt. Das Licht erlischt wenn
der Motor manuell gestoppt wird.
Die Kontrollleuchte blinkt wenn der Druck eingestellt wird.
Die Kontrollleuchte blinkt, wenn sich kein Wasser im Leitungs-
netz befindet. Es wird automatisch nach Wassermangel neu
gestartet. Die Wiederanlaufzeit beträgt 8 Sek., 1 Min., 10 Min.,
30 Min, 1 Std., 2 Std. ... 2 Std. Wiederholung.
Drücken Sie die Taste um die Pumpe zu starten/stoppen und
den Normalzustand manuell wiederherzustellen, wenn sich zu
wenig Wasser im Leitungsnetz befindet.
Ein kurzer Tastendruck reduziert den Druck um jeweils 0,1 bar.
Das Halten der Taste bewirkt ein schnelles sinken des Drucks.
Druckseite
Deckel
Pumpen-
Gehäuse
Lüfter
Drucktank
Permanent
Magnet-
motor
Druck-Sensor
