profi-pumpe RegenStar-Super Einbauanleitung

STÖRUNG MÖGLICHE URSACHEN
Pumpe läuft, saugt Pumpe wurde nicht mit
aber nicht an Wasser befüllt
Saughöhe zu hoch
Saugleitung ist nicht dicht,
bzw. beschädigt
Saugleitung ist nicht
ausreichend fallend verlegt
und bildet eine Lufttasche
Saugkorb, Klappe ist nicht dicht
Luft kann nicht entweichen, da
die Förderseite geschlossen ist
Saughöhe zu hoch
Pumpe läuft, es fehlt aber
Saugkorb saugt Luft an
an Leistung bzw. Druck
Saugkorb bzw. Sandfilter sind
ganz oder teilweise verstopft
Zu starker Lastverlust
in den Leitungen
Lüfterrad an der Pumpe
durch Abdeckung blockiert
Der Pumpenmotor startet
Stromausfall bzw. Strommangel
nicht bzw. Stockt mitten im
Betrieb, ggf. startet wieder
Der im Motor eingebaute
Thermoschalter spricht an,
Pumpe heiß gelaufen
Abnahmestelle tropft,
Die Pumpe taktet, d.h.
( zum Prüfen Absperrhahn an
startet, stoppt, startet ...
Immer wieder Pumpe zu machen)
Rückschlagventil im Durch-
flusswächter verschmutzt
(auch wenn der Absperrhahn
an Pumpe "zu" ist)
Pumpe mit eingebautem
Durchflusswächter läuft
WC-Einlaß zu gering
mehrmals an, bis der
WC-Spülkasten voll ist
Pumpen mit eingebautem
Saugleitung ist nicht dicht,
Durchflusswächter (DW)
bzw. beschädigt
müssen immer wieder am
DW gestartet werden
ABHILFEN
Pumpe vor Inbetriebnahme füllen
Saughöhe verringern, ggf. durch
Zusatzpumpe unterstützen
Anschlüsse abdichten oder
Leitung auf Schäden prüfen
Neigung der Saugleitung überprüfen
Saugkorb austauschen
Förderseite öffnen
Saughöhe verringern, ggf.
Durch Zusatzpumpe unterstützen
Überprüfen, ob der Saugkorb ausreichend
eingetaucht ist (oder ob der Brunnen oder
die Wasserquelle ergiebig genug ist)
Stellung des Saugkorbs überprüfen;
Saugkorb bzw. Sandfilter reinigen
Überprüfen, ob der Leitungsdurchmesser
zu klein ist oder die Leitungn verstopft sind
Lüfterrad freimachen, Abdeckung lösen.
Strommangel
Sicherungen und Kabel überprüfen
Überprüfen, ob die Netzspannung
mit der auf dem Motorschild
angegebenen Spannung übereinstimmt.
Überprüfen, ob die Belüftung ausreicht,
Belüftungsöffnungen am Motor freimachen
Abnahmestelle dicht machen
Durchflusswächter mit klarem Wasser
spülen, mind. 1Std. ununterbrochen,
austauschen falls keine Abhilfe
Druckausdehnungsbehälter in der
Druckleitung installieren, oder Durch-
flußwächter für red. Durchfluß bestellen
Anschlüsse abdichten oder
Leitung auf Schäden prüfen
EINBAU-ANLEITUNG
Für Pumpen der Baureihe:

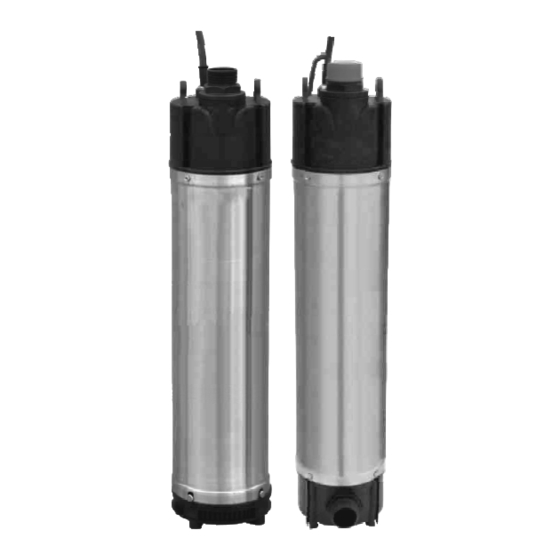

RegenStar-Super
RegenStar-Power
RegenStar-Tonne
RegenStar-Mini
INNO-Tec
Vorwort
Sehr geehrte Damen und Herren,
zu dem Kauf unserer Pumpen möchten wir Sie recht herzlich beglückwünschen.
Wir wissen Ihr Vertrauen zu schätzen. Aus diesem Grund stehen bei uns Funktions-
und Betriebssicherheit an erster Stelle.
1. Allgemeine Hinweise
Die Pumpen der Baureihe RegenStar sind nach dem neuesten Stand der Technik
entwickelt, mit größter Sorgfalt gefertigt und unterliegen strengen Qualitätskontrollen.
Die Pumpen wurden von uns insbesondere für die
peziellen Anforderungen der Regenwassernutzung optimiert
S
Vergewissern Sie sich nach dem Auspacken, dass die auf dem Typenschild
angegebenen Daten mit den vorgesehenen Betriebsbedingungen übereinstimmen.
Im Zweifelsfalle ist der Betrieb zu unterlassen. Transportschäden sind unverzüglich
dem Speditionsunternehmen und uns schriftlich mitzuteilen.
Informationen finden Sie unter www.oeko-shopping.de
ACHTUNG
- Unbedingt geltende Vorschriften zur Elektrischen Sicherheit befolgen
- Das Ansaugen von Schmutz und insbesondere Sand ist untersagt
- Pumpen niemals trocken betreiben
- Das Pumpen von entzündlichen Flüssigkeiten, der Betrieb in Umgebung mit
Explosionsgefahr sowie das Pumpen von abrasiven Flüssigkeiten ist untersagt
- Mediumtemperatur 5-35°C
- Niemals die Pumpen am stromführenden Kabel oder Druckleitung (Tauchpumpen)
Saugleitung (Kreiselpumpen) ziehen
- Wenn möglich ist stets die schwimmende Ansaugung vorzuziehen
- Bei Schwimmenden Entnahmeleitungen ist das Saugende durch ein Zugseil so zu
fixieren, dass dieses etwa 10cm über dem Boden hängen bleibt und kein im Behälter
abgelagerter Schmutz angesaugt werden kann.
- Querschnittsverengungen (z.B. durch Verschraubungen und Dichtungen) vermeiden.
2. Elektrischer Anschluß
Der elektrische Anschluß ist stets durch autorisierten Fachmann vorzunehmen.
Die Pumpe ist durch einen FI-Schutzschalter mit Auslösestrom von 30 mA abzusichern.
Bei Anschluß des Stromkabels in der Pumpe muß der Erdleiter immer länger sein als
die Phasenleiter.
.
