Salus Controls RXRT510 Installation Seite 2

Produktdesign
Symbolbeschreibung für RXRT510 Empfänger
LED-Anzeigen AM EMPFÄNGER
Die LED-Anzeigenam RXRT510-Empfänger wurden entworfen, um den aktuellen Zustand
des Systems klar und leicht verständlich anzuzeigen. Die verschiedenen LED-Signale
und ihre Kombinationen sind zusammen mit den entsprechenden Erläuterungen in der
untenstehenden Tabelle dargestellt.
SYMBOL FUNKTION:
ON Empfänger ist an und bereit
OFF Empfänger aus, keine Funktionen.
AUTO
Der Empfänger schaltet nach
Signalvorgabe des Thermostaten
MANUAL Wenn Empfänger auf ON ist, ist das Relais dauerhaft
geschlossen.
ON
AUTO
Hinweis: Erst Verdrahten dann Einschalten, hiernach legen Sie die Batterien in das
Thermostat ein und befolgen den Installationsschritten der Anleitung.

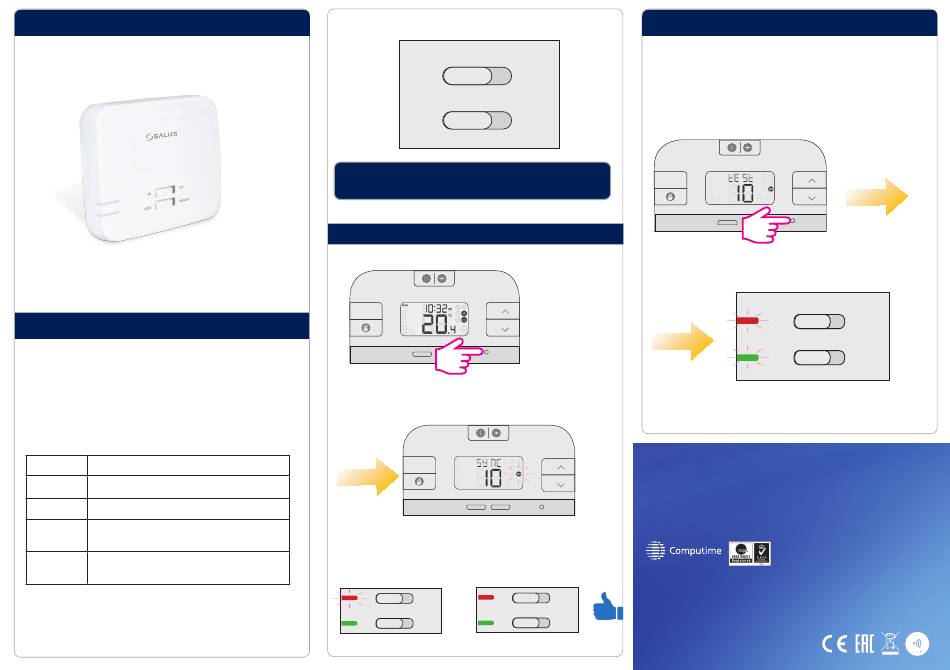

Pairing-Verfahren
+Hr
3 Sec
TEST / PAIRING
SELECT SET
+Hr
SELECT SET
Wenn die rote LED blinkt ist der Empfänger bereit zum Pairen. Nachdem sich Thermostat und
Empfänger gefunden haben, wird LED DAUERROT.
ON
ON OFF
AUTO
AUTO MANUAL
Testmodus Beispiel
Zum Prüfen, welche Empfänger welchen Thermostaten zugeordnet sind, drücken Sie eine
OFF
Sek. auf die Test/Pairing Taste. Die zugeordneten Empfänger fangen an zu blinken.
Testmodus kann beendet werden, indem Sie kurz auf die Test/Pairing Taste drücken.
MANUAL
+Hr
SALUS CONTROLS GMBH
DIESELSTRASSE 34
D-63165 MÜHLHEIM AM MAIN
EMAIL: info@salus-controls.de
Zum Herunterladen der PDF-Version öffnen Sie bitte
TEST / PAIRING
www.salus-controls.com/de - Download Bereich
www.salus-controls.com/de
SALUS Controls ist eine Mitglied der Computime Group.
Unsere Produkte werden ständig weiterentwickelt, darum behalten wir uns das
Recht vor, Design, Material und Programmfunktionen, auch ohne vorherige
OFF
Information, zu verbessern.
MANUAL
Stand: Feb 2020
V002
