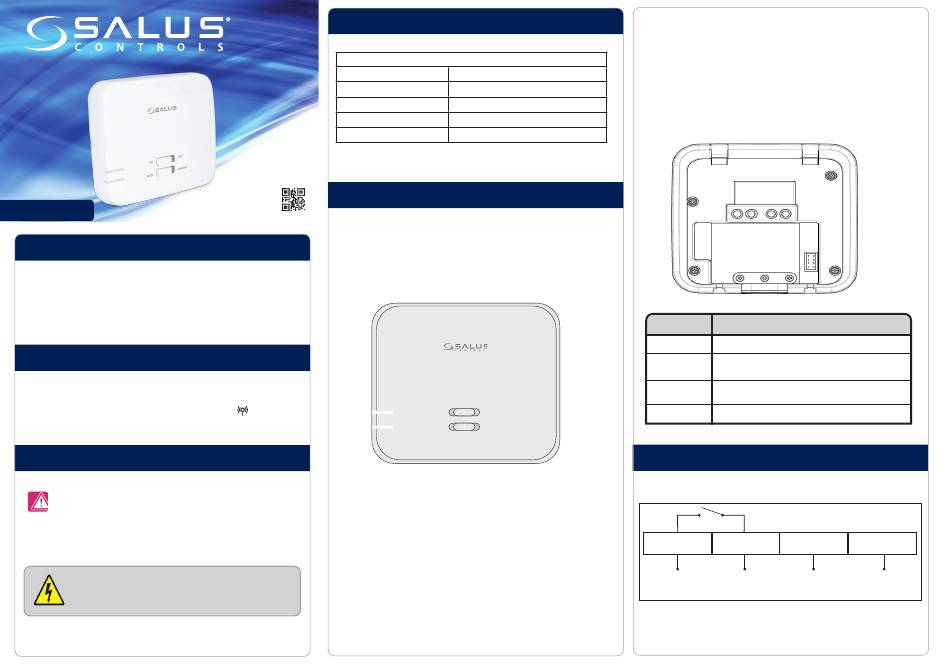

Salus Controls RXRT510 Installation

RXRT510
Schnellanleitung
Einleitung
Der Funkempfänger wird direkt auf der Wand montiert und ermöglicht es jede elektrische
Heizung mit einem Salus Thermostat mit 868MHz Frequenz zu steuern. Er kann auch als
Empfänger für die Boilersteuerung genommen werden.
Produktkonformität
Dieses Produkt entspricht allen wesentlichen Anforderungen der folgenden EU Richtlinien:
2014/30/EU, 2014/35/EU, 2014/53/EU und 2011/65/EU. Der vollständige Text der
Konformitätserklärung kann unter kann unter www.saluslegal.com
werden.
Sicherheitsinformationen
Das Produkt muss gemäß der EU- und der nationalen Richtlinien verwendet
werden. Nur für eine Verwendung in Innenräumen. Halten Sie Ihr Gerät
vollständig trocken. Dieses Produkt muss von einer fachlich geeigneten Person
gemäß sämtlicher EU- und nationalen Richtlinien installiert werden.
WARNUNG! Bitte stellen Sie sicher, dass bei Arbeiten an den
Komponenten, die Stromzufuhr getrennt ist.
Technische Informationen
Empfänger RXRT510
Betriebsspannung, Empfänger
Maximaler Schaltstrom
Anschlüsse
Funkfrequenz
Abmessungen (mm)
Installation

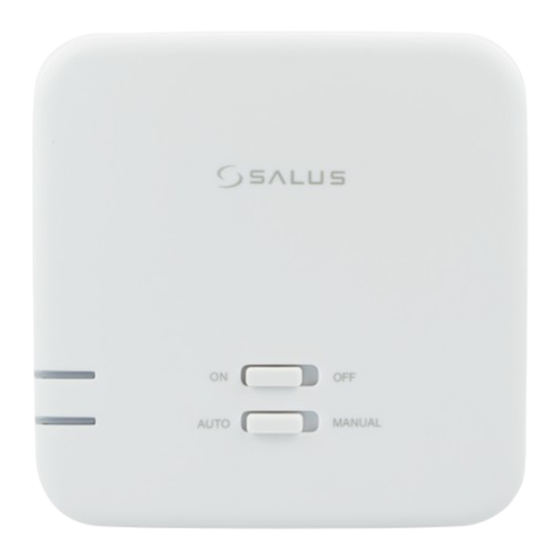

RXRT510 Empfänger
Lösen Sie die Schrauben der Wandplatte damit Sie die Verdrahtung vornehmen können.
Nach der Verdrahtung befestigen Sie die Empfängereinheit wieder auf der Wandplatte und
ziehen die Schrauben unten fest. Danach schalten Sie den Empfänger an (Schieber auf ON).
heruntergeladen
HINWEIS: Alle elektrotechnischen Arbeiten sollten von einem Elektriker oder einem
entsprechend ausreichend ausgebildeten Fachmann durchgeführt werden. Falls Sie
sich nicht sicher sind, wie der Funk-Empfänger korrekt zu installieren ist, lassen Sie sich
entweder durch einen ausgebildeten Elektriker, Heizungstechniker oder den Anbieter Ihrer
Heizungs- und Warmwasseranlage beraten. Der Thermostat-Empfänger sollte an einem
geeigneten Ort angebracht werden, an dem sowohl die Anschlüsse der Stromversorgung
als auch der Steuerkabel bequem vorgenommen werden können. Der Empfänger benötigt
eine 230V AC Spannungsquelle, die durch eine geeignete Überstromschutzeinrichtung zu
schützen ist (höchstens 16A).
230 V AC
16 (5) A
Potentialfrei, NO / COM Klemmen
868 MHz
96 x 96 x 27 (mm)
ON OFF
AUTO MANUAL
Sobald der Empfänger bestromt wird beginnt dieser nach einem Sender zu suchen
(Synchronisierung) Sollten der Empfänger zurückgesetzt werden müssen, so schalten Sie
diesen in kurzer Abfolge 5 mal -hintereinander auf OFF/ON.
Der Empfänger ist nur an solchen Orten zu installieren, an denen der Kontakt mit Wasser,
Feuchtigkeit (auch Kondenswasser) ausgeschlossen ist. Der RXRT510-Receiver erfordert
nur wenige elektrische Anschlüsse, die an den Anschlussklemmen im Inneren des Gerätes
vorzunehmen sind. Für den korrekten und sicheren Betrieb des RXRT510 Empfängers ist kein
Erdungsanschluss erforderlich.
NO COM L N
Klemme Beschreibung
NO Schaltausgang
COM Potentialfreier Eingang
L Potentialfreier Eingang
N Null
Elektrisches Diagramm
NO COM L
L
N
N
