- Seite 1 NEW TECHNOLOGY PC380-ST ISTRUZIONI D’USO USER’S MANUAL BEDIENUNGSANLEITUNG INSTRUCTIONS D’EMPLOI ed. 09/2019 cod. 000401 Rev.03 ELECTRONICS FOR CARAVANNING...
- Seite 4 Haupt anzeige Funktionen undenprogrammierung VERTEILUNGSMODUL “DS300-ST” Sicherungen Anschlüsse Funktionen EINBAUPLAN “PC380-ST” Elements principaux du systeme electrique Conseils et controles PANNEAU DE COMMANDE “PC380-ST” Descriptions Visualisation Fonctions Programmation utilisateur TABLEAU DE DISTRIBUTION “DS300-ST” Fusibles de protection Branchement ctions SCHEMA D’INSTALLATION “PC380-ST”...
-
Seite 27: Hauptelemente Der Elektrischen Anlage
HAUPTELEMENTE DER ELEKTRISCHEN ANLAGE > KONTROLL PANEL “ PC380-ST” - Steuerung der Verbraucher, Batterie-Test, Tanks-Test, Temperaturen-Test, Uhr > 12V VERTEILUNGS-MODUL “DS300 -ST - Schutztsicherungen. ” > ELEKTRONISCHE SONDE - Misst den Wasserstand in den Tank, Anzeige in “%”. > SONDE MIT SCHRAUBEN “SSP” - LED-Anzeige Vollstand Abwassertank. -
Seite 28: Kontrollpanel "Pc380-St

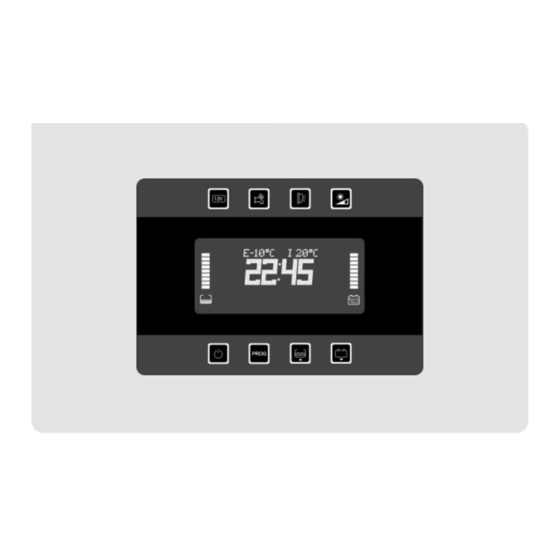

KONTROLL PANEL “PC380-ST” BESCHREIBUNG Taster 12V ( Licht , er 12V Steckdose, “ PROG” Taster für die Programmierung von elektrischen Antenna “SAT” und dem System (sieh Programmierung). Vorzeltleuchte Pfeiltaster für die Programmierung der Taster für die Ein- u. Ausschaltung der Pumpe. -
Seite 29: Hauptanzeige
HAUPTANZEIGE 16 17 Signalisiert , dass der Motor eingeschaltet ist. 10) Anzeige Wecker EIN. Signalisiert, dass die 11) Strich-Anzeige für Frischwassertank-Stand. Batterie–Parallelschaltung eingeschaltet ist 12) Strich-Anzeige für Verbraucherbatterie- bei angestartetem Motor. Stand (B2). Signalisiert, dass die Fzg-Batterie 13) Signalisiert dass der Frischwassertank leer Mitladungseinrichtung an ist. -
Seite 30: Funktionen
FUNKTIONEN FAHRZEUG BATTERIE ALARM (B1) ABWASSER-TANK ALARM Alarm FZG-Batt-Entlade öst bei Der Alarm erfolgt, wenn der Wasserstand im Fahrzeugbatteriespannung unter 12V aus. Das Abwassertank den Schraubensensor erreicht. Alarm Symbol Bez blinkt wird akustisch (nur bei Motor aus) und mit dem Das Alarm geht aus mit Spannung über 12 5V. -
Seite 31: Kundenprogrammierung
KUNDENPROGRAMMIERUNG Vo Startseite (wo die Uhr angezeigt wird), das ausgewählte Parameter verändern. Taster PROG” “ mehr als 2 Sekunden Bestätigung erfolgt durch das Drücken der Taster gedr ückt halten, um in das “ PROG” Bez. 6; nach der Bestätigung wird das Programmierungsmenü... -
Seite 32: Hinterbeleuchtung Bildschirm
DISPLAY HINTERBELEUCHTUNG TASTER Einstellung der Intensität der LED- Hinterbeleuchtung der Taster bei Dunkelheit: siehe auch DÄMMERUNGSFUNKTION . “ ” 0÷100 % HINTERBELEUCHTUNG BILDSCHIRM Einstellung der Stand-By Hinterbeleuchtung vom Bildschirm. 0÷100 % FARBE HINTE BELEUCHTUNG BILDSCHIRM Hinte beleuchtungsfarbwahl Bildschirm. COLOUR DISPLAY KONTRAST Einstellung des Display-Kontrast CONTRAST... -
Seite 33: Eichung Der Voltmeter
SETTING AKUSTISCHE ALARMTÖNE Aktivierung / Deaktivierung der akustische Alarmtöne tones - ON (Aktivierung) - OFF (Deaktivierung) TEMPERATUREN Eichung der Innentemperatur mit Abstand von 0.5°C. INT. TEMP. Eichung der Aussentemperatur mit Abstand von 0.5°C. EXT. TEMP. EICHUNG DER VOLTMETER Eichung der Spannung der Verbraucherbatterie “B2”. - Seite 34 Eichung der Spannung der Fahrzeugbatterie “B1”. Max Wert +/- 0.5V mit Abstand von 0.1V. b1 set SMITTER Aktivierung / Deaktivierung der Strich-Anzeige für Frischwassertank-Stand und Verbraucherbatterie- SmITTER Stand auf der Startseite - ON (Aktivierung) - OFF (Deaktivierung)
-
Seite 35: Verteilungsmodul "Ds300-St
VERTEILUNGSMODUL “DS300 ” 1 2 3 4 SICHERUNGEN 5A Sicherung für die Versorgung des 25A Sicherung für die Versorgung der Vorzeltlichtes. elektrischen Trittstufe, sie hängt direkt von B2 10A Sicherung für die Versorgung der 3A Sicherung für die Gasversorgung Wasserpumpe. (Kühlschrank, Küche, Boiler-Ventil u.s.w.). -
Seite 36: Anschlüsse
“ ” Signaleingang “D+” negativ (-) + Signaleingang Motorstarter Schlüsselkontakt. 16B) + Signaleingang “S” Netz, das aus dem CBE Ladegerät kommt. SICHERUNG VERBRAUCHER + Ausgang aux (Solarregler), direkt “ B2” 2-3) + Ausgang AES- Absorberkühlschrank. + Ausgang Trittstufe, direkt “... -
Seite 37: Funktionen
FUNKTIONEN Betrieb mit SMART ALTERNATOR (auf allen FAHRZEUG BATTERIE (B1) MITLADUNG DS300 vorhanden, die seit September 2019 Mittels Ladegerät: Eine elektronische Einrichtung hergestellt werden): (die vom Mikroprozessor gesteuert wird) erlaubt Für Fahrzeuge mit SMART ALTERNATOR, schaltet eine itladung ( nennstrom 2 A) von der Fahrzeug- eine elektronische Einrichtung die D+ Funktionen bei Batterie B1 . -
Seite 49: Schema D'installazione "Pc380-St
INSTALLATION “PC380-ST”... - Seite 50 NOTE...
