Lindy 32686 Benutzerhandbuch

300m USB Cat.5
Extender HID
User Manual
Benutzerhandbuch
Manuel Utilisateur
Manuale
Hersteller / Manufacturer (EU):
LINDY-Elektronik GmbH LINDY Electronics Ltd.
Markircher Str. 20 Sadler Forster Way
68229 Mannheim Stockton-on-Tees, TS17 9JY
Germany England
Email: info@lindy.com , postmaster@lindy.co.uk
T: +49 (0)621 470050 T: +44 (0) 1642 754000
No. 32686
Tested to comply with
FCC Standards
For Home and Office Use!
© LINDY Group - THIRD EDITION (October 2018)
User Manual
Introduction
Thank you for purchasing the Lindy 300m USB Cat.5 Extender
HID. This product has been designed to provide trouble free,
reliable operation. It benefits from both a LINDY 2 year warranty
and free lifetime technical support. To ensure correct use,
please read this manual carefully and retain it for future
reference.

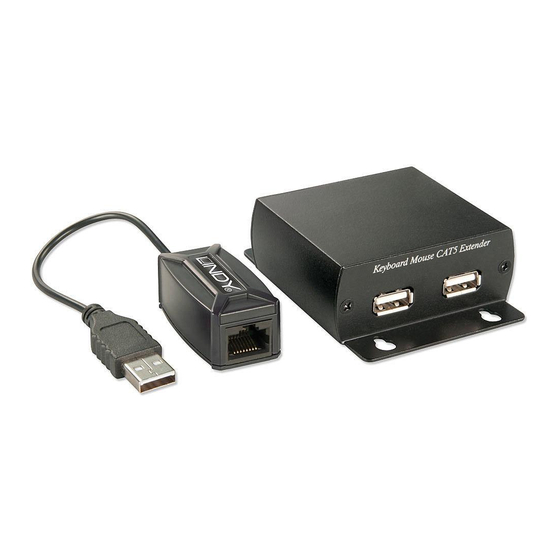

The USB Cat.5 Extender HID can be used to extend the
distance between a USB keyboard and mouse and a host
computer by up to 300m. It consists of a local unit with a USB
English
Type A connector to be connected to the host computer USB
Deutsch
port and a remote unit with two USB Type A sockets for mouse
Français
and keyboard. The extender also supports wireless keyboards
Italiano
or mice. Standard Category 5e or higher network cable (UTP or
STP) up to 300m length is used to connect the two units.
Note: Do not connect the RJ45 ports to your LAN network!
Package Contents

LINDY 300m USB Cat.5 Extender HID

This manual
Specification

Extends keyboard and mouse signals up to 300m (1000ft)

Connect devices using standard Cat.5e/6 or higher
network cables (not included)

Supports USB 1.1 data transfer rates up to 12Mbps

Plug & Play installation

OS independent

Registers in the USB bus as a USB Composite Device
Installation
Connect the local unit to your computer.
Connect the power supply and your mouse and keyboard to the
remote unit and switch on.
LED Indicators:
Power LED (Blue): Power ON / OFF
RJ45 LED: Green ON/OFF - Data Link
Yellow ON
Yellow Flash
lindy.com
English
- Normal voltage
- Low voltage
Benutzerhandbuch
Einführung
Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt
gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können
sich jederzeit auf unsere Produkte und einen guten Service
verlassen. Dieser Lindy 300m USB Cat.5 Extender HID
unterliegt einer 2-Jahres LINDY Herstellergarantie und
lebenslangem kostenlosen, technischen Support. Bitte lesen
Sie diese Anleitung sorgfältig und bewahren Sie sie auf.
Der USB Cat.5 Extender HID wird verwendet, um Distanzen
zwischen Computer und USB Maus bzw. Tastatur auf bis zu
300m zu erweitern. Er besteht aus einer lokalen Einheit (mit
USB-Kabel mit Typ A Stecker, Anschluss an den fern-
zubedienenden Rechner) und einer Remote-Einheit (Device-
Seite mit eingebauter USB Typ A Buchse). Der Extender
unterstützt auch kabellose Mäuse und Tastaturen. Zur
Verbindung werden Standard-Netzwerkkabel bis zu 300m
Länge (Kategorie 5e oder höher) verwendet.
Verbinden Sie den Extender nicht mit RJ45-Anschlüssen
Ihres LAN / Netzwerkes!
Lieferumfang

LINDY 300m USB Cat.5 Extender HID

Dieses Handbuch
Eigenschaften

Sendet Tastatur- und Maussignale über große Distanezn
bis 300m (1000ft)

Sende- und Empfangseinheit werden durch ein Cat.5e/6-
Netzwerkkabel verbunden (nicht enthalten)

Unterstützt USB 1.1 Datentransferraten bis 12Mbit/s

Plug & Play

Betriebssystemunabhängig

Extender meldet sich im USB Bus an als USB
Composite Device
Installation
Verbinden Sie die lokale Einheit direkt mit Ihrem Rechner.
Verbinden Sie das Netzteil, Maus & Tastatur mit der Remote-
Einheit. Schalten Sie alles ein.
LED Anzeigen:
Power LED (Blau): Power AN / AUS
RJ45 LED: Grün AN/AUS - Data Link
Gelb AN - Normale Spannung
Gelb Blinkend - Zu niedrige Spannung
Deutsch
