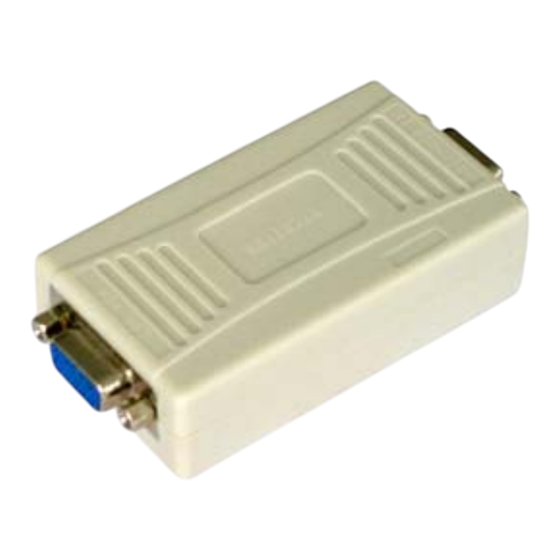

Lindy 32386 Benutzerhandbuch

VGA Extender 80m
User Manual
Benutzerhandbuch
Manuel Utilisateur
Transmitter
LINDY No. 32386
www.LINDY.com
For Home and Office Use
Tested to Comply with FCC Standards
© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (DEC 2003)
English Manual
Features
•
Supports VGA resolutions up to 1900x1440
•
Uses VGA coaxial cable to extend video signals up to 80m at
1024x768@75Hz, or up to 50m at 1600x1200@75Hz
•
Compatible with most widely used operating systems
Installation & Operation
Ensure the monitor and computer are switched off. To maintain
optimum image quality we recommend the use of LINDY Premium
English
Gold 'low-loss' coaxial S-VGA extension cables.
Deutsch
Fançais
Use a VGA extender cable to connect the computers VGA output to
the port labelled VGA IN, on the Transmitter unit.
Connect a high quality VGA extender cable of appropriate length, to
the ports labelled EXTENDER on the Transmitter and Receiver
units.
Connect your monitor to the port labelled VGA OUT on the Receiver
unit.
Connect the power supply to the Transmitter unit and switch it ON.
Switch on the computer and monitor.
Power
Receiver
If you want to use the Extender to connect a PC to a KVM switch,
follow the diagram below:
If you want to use the Extender to connect a slave to a master KVM
switch just replace the PC in the above diagram with the slave KVM
switch.
Troubleshooting
• If the monitor picture is blurred please ensure high quality COAX
type VGA cable is used for all connections.
• Please note the distance vs. resolution limitations - up to 80m at
1024x768@75Hz or up to 50m at 1600x1200@75Hz. The
maximum distance vs. resolution depends on the quality of the
graphics card signal.
• If problems persist please try a different graphics card.
Deutsches Benutzerhandbuch
Eigenschaften
• Unterstützt VGA Auflösungen bis 1900x1440
• Zur Verwendung mit hochwertigem VGA Coaxial-Kabel als
Extenderkabel bis zhu folgenden Enfernungen: 80m bei
1024x768@75Hz, oder bis 50m bei 1600x1200@75Hz
• Kompatibel mit allen weit verbreiteten Betriebssystemen
Installation & Betrieb
Bevor Sie den Extender installieren schalten Sie bitte die
angeschlossenen Geräte aus.
Um eine gute Bildqualität zu erhalten MUSS hochwertiges VGA
Coaxialkabel verwendet werden!
Verwenden Sie VGA Kabel um den VGA Rechnerport mit dem
Transmitter Port VGA IN zu verbinden.
Verwenden Sie ein hochwertiges VGA Kabel geeigneter Länge als
Verbindungskabel zwischen den EXTENDER Ports von Transmitter
und Receiver .
Verbinden Ihren Monitor mit dem Port VGA OUT des Receiver.
Schließen Sie nun das Netzteil an den Transmitter an und schalten
Sie danach die angeschlossenen Geräte wieder ein.
Power
Sofern Sie den Extender zwischen PC und einem KVM Switch
verwenden wollen folgen Sie der untenstehenden Zeichnung:
Sofern Sie den Extender zwischen zwei KVM Switches verwenden
wollen ersetzen Sie in obenstehender Zeichnung den PC durch den
kaskadierten KVM Switch.
Fehlersuche
• Falls das Monitorbild schlecht ist stellen Sie sicher, dass wirklich
hochwertiges VGA Kabel verwendet wurde und kontrollieren Sie alle
Anschlüsse auf korrekten Sitz.
• Beachten Sie die Maximallängen: bis 80m bei1024x768@75Hz
oder bis 50m bei 1600x1200@75Hz. Die Maximallänge ist ferner
von der Qualität von Grafikkarte und Monitor abhängig.
• Wenn die Probleme weiter bestehen versuchen Sie eine anderen
Grafikkarte (eines anderen Herstellers).
