DANGER !
Attention pendant le travail avec les rails vifs.
5 Réglage de la
hauteur
1
2

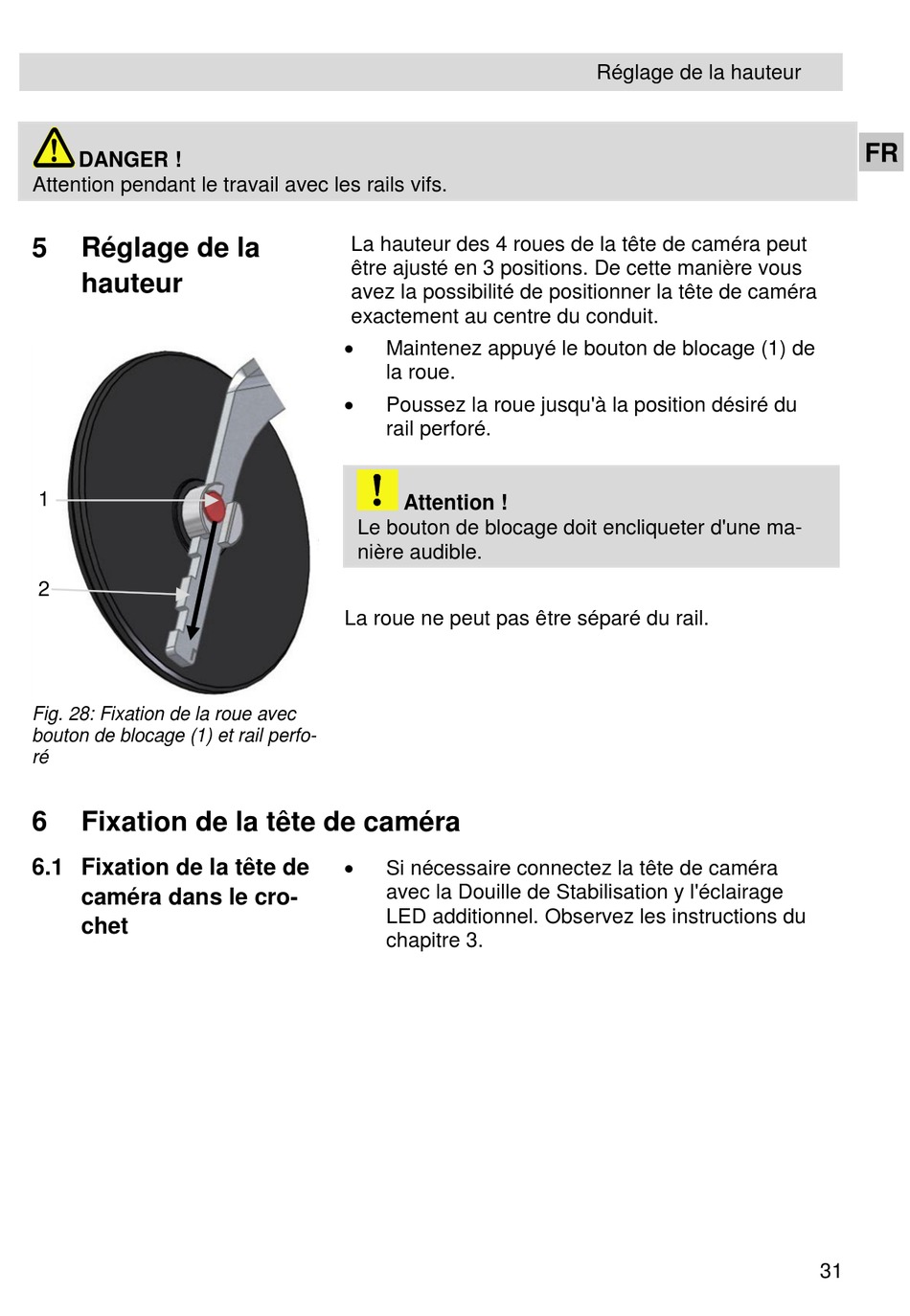

Fig. 28: Fixation de la roue avec
bouton de blocage (1) et rail perfo-
ré
6 Fixation de la tête de caméra
6.1 Fixation de la tête de
caméra dans le cro-
chet
La hauteur des 4 roues de la tête de caméra peut
être ajusté en 3 positions. De cette manière vous
avez la possibilité de positionner la tête de caméra
exactement au centre du conduit.

Maintenez appuyé le bouton de blocage (1) de
la roue.

Poussez la roue jusqu'à la position désiré du
rail perforé.
Attention !
Le bouton de blocage doit encliqueter d'une ma-
nière audible.
La roue ne peut pas être séparé du rail.

Si nécessaire connectez la tête de caméra
avec la Douille de Stabilisation y l'éclairage
LED additionnel. Observez les instructions du
chapitre 3.
Réglage de la hauteur
FR
31
