Pin-Nummer
Funktion der Leitung Leitungsfarbe
NMEA 0183 Rx/B
(Eingang -)
Alarm
Zubehör einschalten
Masse (Abschirmung) Schwarz
Fahrgestellnummer

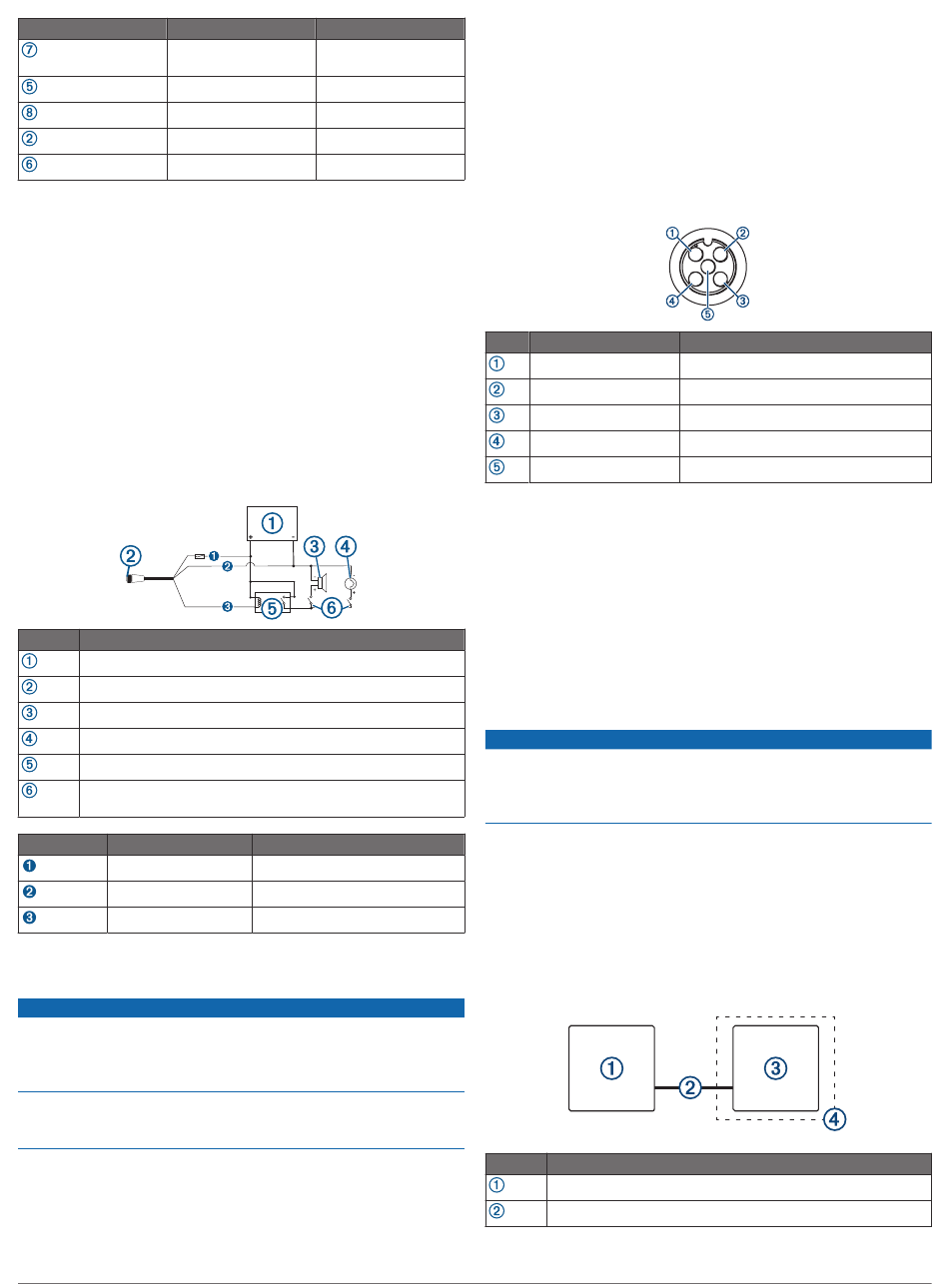

Verbindungen für Leuchte und Horn
Das Gerät kann mit einer Leuchte, einem Horn oder beidem
verwendet werden, um ein akustisches oder optisches Signal
auszulösen, wenn der Kartenplotter eine Meldung anzeigt. Dies
ist optional, und die Alarmleitung muss nicht verwendet werden,
damit das Gerät ordnungsgemäß funktioniert. Beachten Sie
beim Verbinden des Geräts mit einer Leuchte oder einem Horn
folgende Hinweise:
• Beim Ertönen des Alarms schaltet der Alarmstromkreis in
einen Niederspannungszustand.
• Der maximale Strom beträgt 100 mA. Zur Begrenzung des
Stroms vom Kartenplotter auf 100 mA ist ein Relais
erforderlich.
• Wenn Sie den optischen und akustischen Alarm manuell ein-
bzw. ausschalten möchten, können Sie einpolige Umschalter
installieren.
Element Beschreibung
Stromversorgung
Netzkabel
Horn
Leuchte
Relais (Spulenstrom, 100 mA)
Wechselschalter zum Aktivieren und Deaktivieren von
Leuchten- oder Hornalarmen
Element
Leitungsfarbe
Rot
Schwarz
Gelb
Hinweise zu Verbindungen mit J1939 Motornet-
zwerken
Zum Verhindern von Korrosion durch Feuchtigkeit müssen Sie
ein Garmin GPSMAP J1939 Zubehörkabel verwenden, wenn
Sie den Kartenplotter mit dem J1939 Motornetzwerk verbinden.
Bei Verwendung eines anderen Kabels erlischt die Garantie.
Wenn auf dem Boot bereits ein Motornetzwerk vorhanden ist,
sollte es an das Stromnetz angeschlossen sein. Fügen Sie
keine zusätzliche Stromversorgung hinzu.
Dieser Kartenplotter kann mit einem Motornetzwerk auf dem
Boot verbunden werden, um Daten von kompatiblen Geräten zu
lesen, z. B. von bestimmten Motoren. Für das Motornetzwerk gilt
ein Standard, und es verwendet proprietäre Datensätze.
Sie sollten nur einen Kartenplotter mit einem Motornetzwerk
verbinden. Wenn Sie mehrere Kartenplotter mit einem
6
Violett
Gelb
Orange
Rot
Funktion der Leitung
Einschalttaste
Masse
Alarm
HINWEIS
Motornetzwerk verbinden, kann es zu unerwarteten
Verhaltensweisen kommen.
Der Anschluss J1939 dient zum Verbinden des Geräts mit dem
vorhandenen Motornetzwerk. Sie müssen das Kabel in einem
Abstand von maximal 6 m (20 Fuß) zum Backbone des
Motornetzwerks verlegen.
Das Garmin GPSMAP J1939 Zubehörkabel muss mit einer
Stromquelle verbunden und ordnungsgemäß abgeschlossen
sein. Weitere Informationen zum Herstellen einer Verbindung
mit dem Motornetzwerk finden Sie in der vom Hersteller
bereitgestellten Dokumentation für den Motor.
Pin
Leitungsfarbe
Blank
Rot
Schwarz
Weiß
Blau
Hinweise für Composite-Video
Dieser Kartenplotter unterstützt die Videoeingabe über den
Anschluss CVBS IN. Beachten Sie beim Verbinden von
Composite-Video folgende Hinweise.
• Der Anschluss CVBS IN ist ein BNC-Stecker. Sie können
einen BNC-auf-RCA-Adapter verwenden, um eine
Composite-Videoquelle mit RCA-Steckern mit dem Anschluss
CVBS IN zu verbinden.
• Video wird über das Garmin Marinenetzwerk weitergegeben,
aber nicht über das NMEA 2000 Netzwerk.
Hinweise zum HDMI Video-Ausgang
Zur Vermeidung von Korrosion durch Feuchtigkeit müssen Sie
Garmin GPSMAP Zubehörkabel verwenden, wenn Sie den
Kartenplotter mit einem Bildschirm zur Videoanzeige verbinden.
Bei Verwendung anderer Kabel erlischt die Garantie.
Der GPSMAP 12x3 Kartenplotter verfügt über einen HDMI
Ausgang, um das Display des Kartenplotters auf einem anderen
Gerät zu duplizieren, z. B. auf einem Fernseher oder Bildschirm.
Das Garmin GPSMAP HDMI Zubehörkabel ist 4,5 m (15 Fuß)
lang. Falls Sie ein längeres Kabel benötigen, sollten Sie nur ein
aktives HDMI Kabel verwenden. Sie benötigen einen HDMI
Koppler, um die beiden HDMI Kabel miteinander zu verbinden.
Alle Kabelverbindungen müssen in einer trockenen Umgebung
hergestellt werden.
Element Beschreibung
GPSMAP 12x3 Kartenplotter
GPSMAP HDMI Kabel (HDMI)
Beschreibung
Abschirmung
Stromversorgung, positiv
Stromversorgung, negativ
CAN High
CAN Low
HINWEIS
