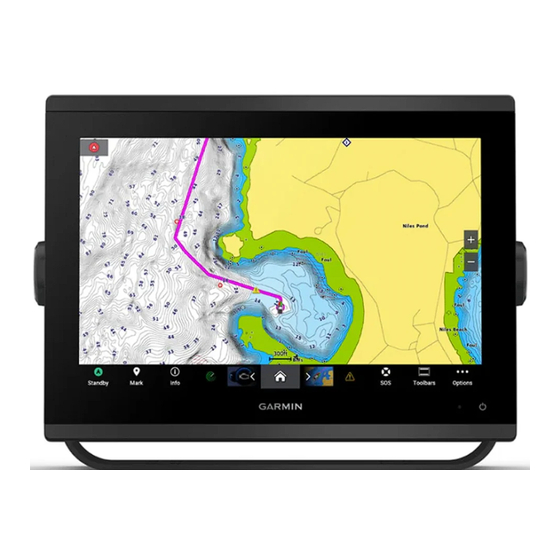

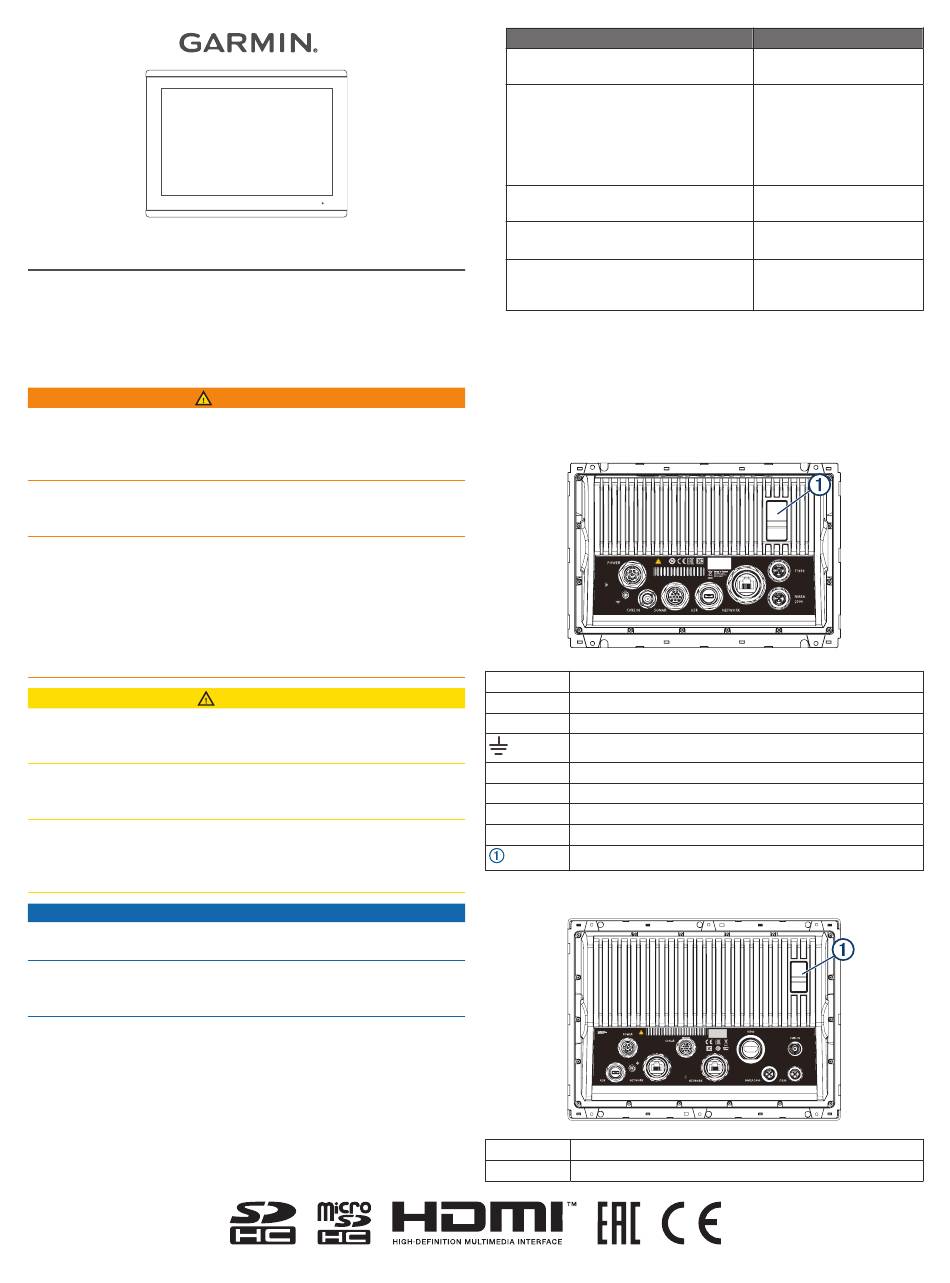

Garmin GPSMAP 7X3/9X3/12X3 Bedienungsanleitung, Installationsanweisungen

GPSMAP
®
INSTALLATIONSANWEISUNGE
Wichtige Sicherheitsinformationen
Wenn Sie die Warnungen, Vorsichtshinweise und Hinweise
nicht beachten, könnte es zu Personenschäden, Schäden am
Boot oder am Gerät oder zu einer schlechten Leistung des
Produkts kommen.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Tragen Sie zum Vermeiden möglicher Personenschäden beim
Bohren, Schneiden und Schleifen immer Schutzbrille,
Gehörschutz und eine Staubschutzmaske.
Zum Vermeiden möglicher Personenschäden oder Schäden am
Gerät oder am Boot trennen Sie die Stromversorgung des
Boots, bevor Sie mit der Installation des Geräts beginnen.
Zum Vermeiden möglicher Personenschäden oder Schäden am
Gerät oder Boot stellen Sie vor der Herstellung der
Stromversorgung des Geräts sicher, dass es ordnungsgemäß
geerdet ist. Folgen Sie dabei den Anweisungen in der Anleitung.
Zum Erzielen der bestmöglichen Leistung muss das Gerät
gemäß diesen Anweisungen installiert werden.
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf
der anderen Seite der Oberfläche befindet, um Schäden am
Boot zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Garmin
Erforderliches Werkzeug
• Bohrmaschine
• Für das Gerät und die Montageart geeignete Bohrer
Oktober 2020
7X3/9X3/12X3
N
WARNUNG
ACHTUNG
HINWEIS
Montageart
Haltebügel mit den mitgelieferten Holz-
schrauben
Bündig für die Ecke des Ausschnitts
Bündig mit den mitgelieferten Holz-
schrauben
Bündig mit den mitgelieferten Metallge-
windeschrauben und Annietmuttern
Bündig mit den mitgelieferten Metallge-
windeschrauben und Gewindeboh-
rungen
• Kreuzschlitzschraubendreher Nr. 2
• Stichsäge
• Feile und Sandpapier
• Seewassertaugliches Dichtungsmittel (empfohlen)
Ansicht der Anschlüsse: GPSMAP 7x3 und GPSMAP
9x3
POWER Stromversorgung und NMEA
NETWORK Garmin Marinenetzwerk
J1939 J1939 Motornetzwerk
Erdungsschraube
CVBS IN Composite-Videoeingang
SONAR 12-Pin-Geber (nicht auf allen Modellen verfügbar)
USB Micro-USB für kompatiblen Garmin Kartenleser
NMEA 2000 NMEA 2000
2 microSD
Ansicht der Anschlüsse: GPSMAP 12x3
.
®
POWER Stromversorgung und NMEA 0183-Netzwerk
SONAR 12-Pin-Geber (nicht auf allen Modellen verfügbar)
GUID-BF2FF273-008A-482A-A96F-362ADA8996BA v1
Bohrergrößen
1
3 mm ( /
8
GPSMAP 7x3: 6,5 mm
1
( / Zoll)
4
GPSMAP 9x3: 7,4 mm
5
( / Zoll)
16
GPSMAP 12x3: 13,5 mm
9
( / Zoll)
16
9
3,5 mm ( /
9
3,5 mm ( /
1
3 mm ( /
8
M3 Gewindebohrer
® 0183-Netzwerk
Netzwerk
®
® Speicherkartensteckplätze; maximal 32 GB
Zoll)
Zoll)
64
Zoll)
64
Zoll)
