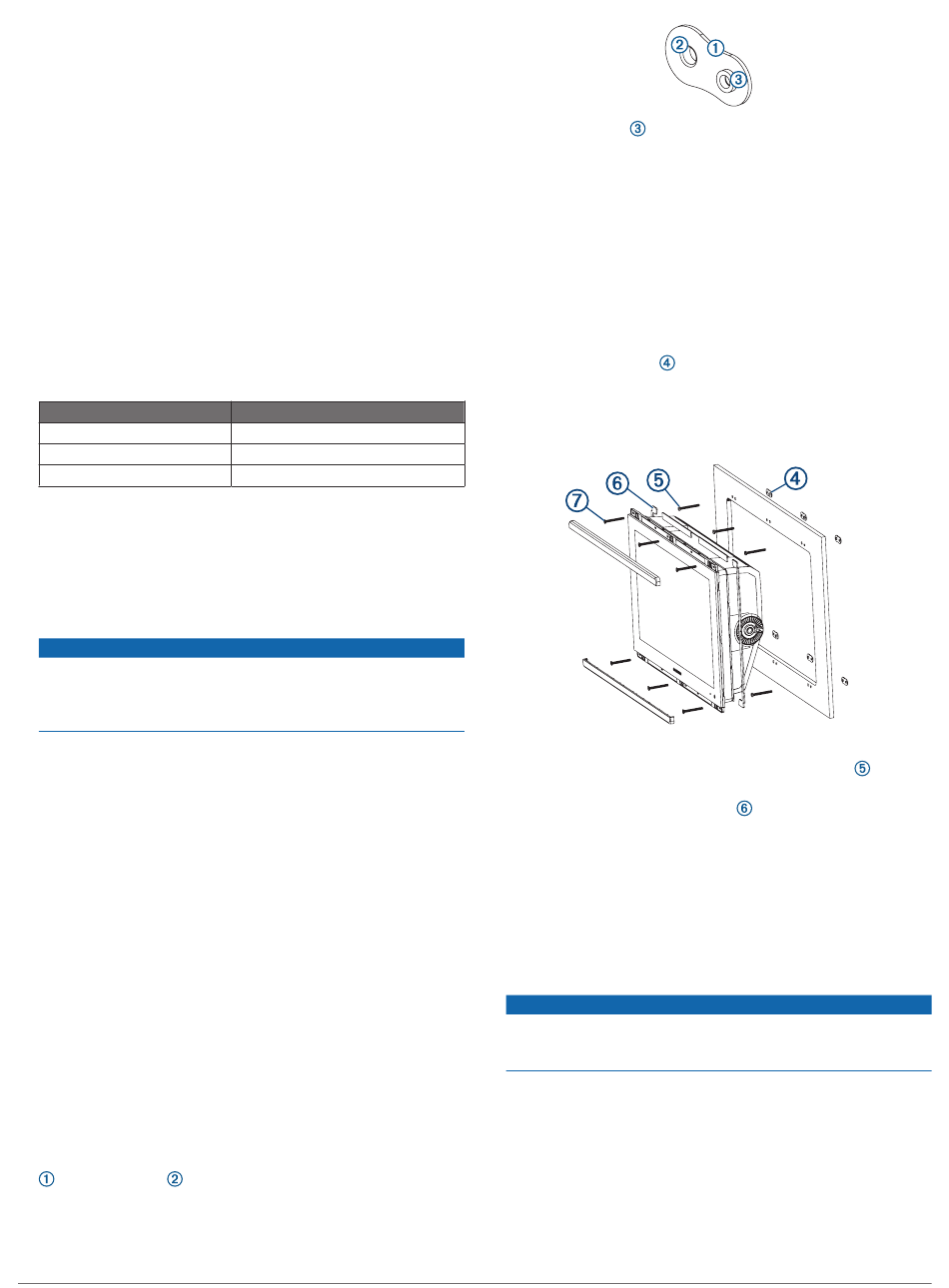

Die Schablone und Montageteile aus dem Lieferumfang können
für die bündige Montage des Geräts im Armaturenbrett
verwendet werden. Je nach Material der Montagefläche gibt es
drei Möglichkeiten für Befestigungsteile.
• Sie können Vorbohrungen anbringen und die mitgelieferten
Holzschrauben verwenden.
• Sie können Löcher bohren und die mitgelieferten
Annietmuttern und Metallgewindeschrauben verwenden. Die
Annietmuttern können bei einer dünneren Montagefläche die
Stabilität steigern.
• Sie können Löcher stanzen und ein Gewinde schneiden und
die mitgelieferten Metallgewindeschrauben verwenden.
1
Schneiden Sie die Schablone zu, und achten Sie darauf,
dass sie auf die Fläche passt, an der das Gerät montiert
werden soll.
2
Befestigen Sie die Schablone am Montageort.
3
Wählen Sie anhand der unten stehenden Liste einen Bohrer
aus, und bringen Sie eine oder mehrere der Bohrungen an
den Ecken der durchgängigen Linie auf der Schablone an,
um die Montagefläche für das Schneiden vorzubereiten.
Gerät
GPSMAP 7x3
GPSMAP 9x3
GPSMAP 12x3
4
Schneiden Sie mit einer Stichsäge die Montagefläche entlang
der Innenseite der Schablonenlinie aus.
5
Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu
testen.
6
Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
7
Entfernen Sie bei Bedarf den Klickrand.
Verwenden Sie nach Möglichkeit ein Hebelwerkzeug aus
Kunststoff. Wenn Sie ein Hebelwerkzeug aus Metall
verwenden, z. B. einen Schraubendreher, könnten der
Klickrand und das Gerät beschädigt werden.
8
Wenn das Gerät ordnungsgemäß im Ausschnitt sitzt,
vergewissern Sie sich, dass die Montagelöcher am Gerät auf
die Positionen der Löcher auf der Schablone ausgerichtet
sind.
HINWEIS: GPSMAP 12x3 Modelle haben sechs
Montagelöcher. GPSMAP 9x3 und GPSMAP 7x3 Modelle
haben vier Montagelöcher.
9
Ist das nicht der Fall, kennzeichnen Sie neue Positionen für
die Löcher.
10
Gehen Sie je nach Montageart folgendermaßen vor, um die
äußeren Löcher der Schablone zu bohren bzw. zu stanzen
und zu vernieten:
• Bei Verwendung der mitgelieferten Holzschrauben bohren
9
Sie 3,5 mm (
/
Zoll) große Löcher und fahren mit
64
Schritt 18 fort.
• Bei Verwendung der mitgelieferten Annietmutter und der
Metallgewindeschrauben bohren Sie 3,5 mm (
große Löcher an den Positionen der äußeren Löcher.
• Bei Verwendung der mitgelieferten
Metallgewindeschrauben ohne Annietmutter stanzen und
vernieten Sie M3 Löcher und fahren mit Schritt 18 fort.
11
Wenn Sie eine Annietmutter verwenden, beginnen Sie in
einer Ecke der Schablone und platzieren eine Annietmutter
über dem Loch
, das Sie im vorherigen Schritt gebohrt
haben.
Bohrergröße
1
6,5 mm (
/
Zoll)
4
5
7,4 mm (
/
Zoll)
16
9
13,5 mm (
/
Zoll)
16
HINWEIS
9
/
64
Das äußere Loch
innere Loch der Schablone ausgerichtet sein.
12
Wenn das innere Loch auf der Annietmutter nicht auf das
innere Loch der Schablone ausgerichtet ist, kennzeichnen
Sie die neue Position für das Loch.
13
Wenn Sie eine Annietmutter verwenden, bohren Sie mit
einem Bohrer von 3 mm (
des inneren Lochs.
14
Wiederholen Sie die Schritte, um die Platzierung der übrigen
Annietmuttern und Löcher auf der Schablone zu überprüfen.
15
Entfernen Sie die Schablone von der Montagefläche.
16
Beginnen Sie in einer Ecke des Montageorts, und platzieren
Sie eine Annietmutter
Montagefläche, sodass die Löcher aufeinander ausgerichtet
sind.
Der erhöhte Teil der Annietmutter sollte in das innere Loch
passen.
17
Befestigen Sie die Annietmuttern an der Montagefläche,
indem Sie die Flachkopf-Metallgewindeschrauben
inneren Löcher einschrauben.
18
Bringen Sie die Schaumdichtung
Geräts an.
Die Teile der Schaumdichtung sind auf der Rückseite mit
einem Klebefilm versehen. Entfernen Sie die Schutzfolie,
bevor Sie sie am Gerät montieren.
19
Wenn Sie nach der Montage des Geräts keinen Zugang zur
Rückseite des Geräts mehr haben, schließen Sie alle
erforderlichen Kabel an, und legen Sie microSD Karten auf
der Rückseite des Geräts ein, bevor Sie es in den Ausschnitt
einsetzen.
Verhindern Sie eine Korrosion der Metallkontakte, indem Sie
die nicht verwendeten Anschlüsse mit den zugehörigen
Zoll)
Schutzkappen abdecken.
20
Tragen Sie seewassertaugliches Dichtungsmittel zwischen
der Montagefläche und dem Gerät auf, damit eine
entsprechende Dichtung gewährleistet ist und kein Wasser
hinter das Armaturenbrett läuft.
21
Wenn Sie Zugang zur Rückseite des Geräts haben, tragen
Sie seewassertaugliches Dichtungsmittel um den Ausschnitt
auf.
22
Setzen Sie das Gerät in den Ausschnitt ein.
auf der Annietmutter sollte auf das
1
/
Zoll) ein Loch an der Position
8
an der Rückseite der
an der Rückseite des
HINWEIS
in die
3
