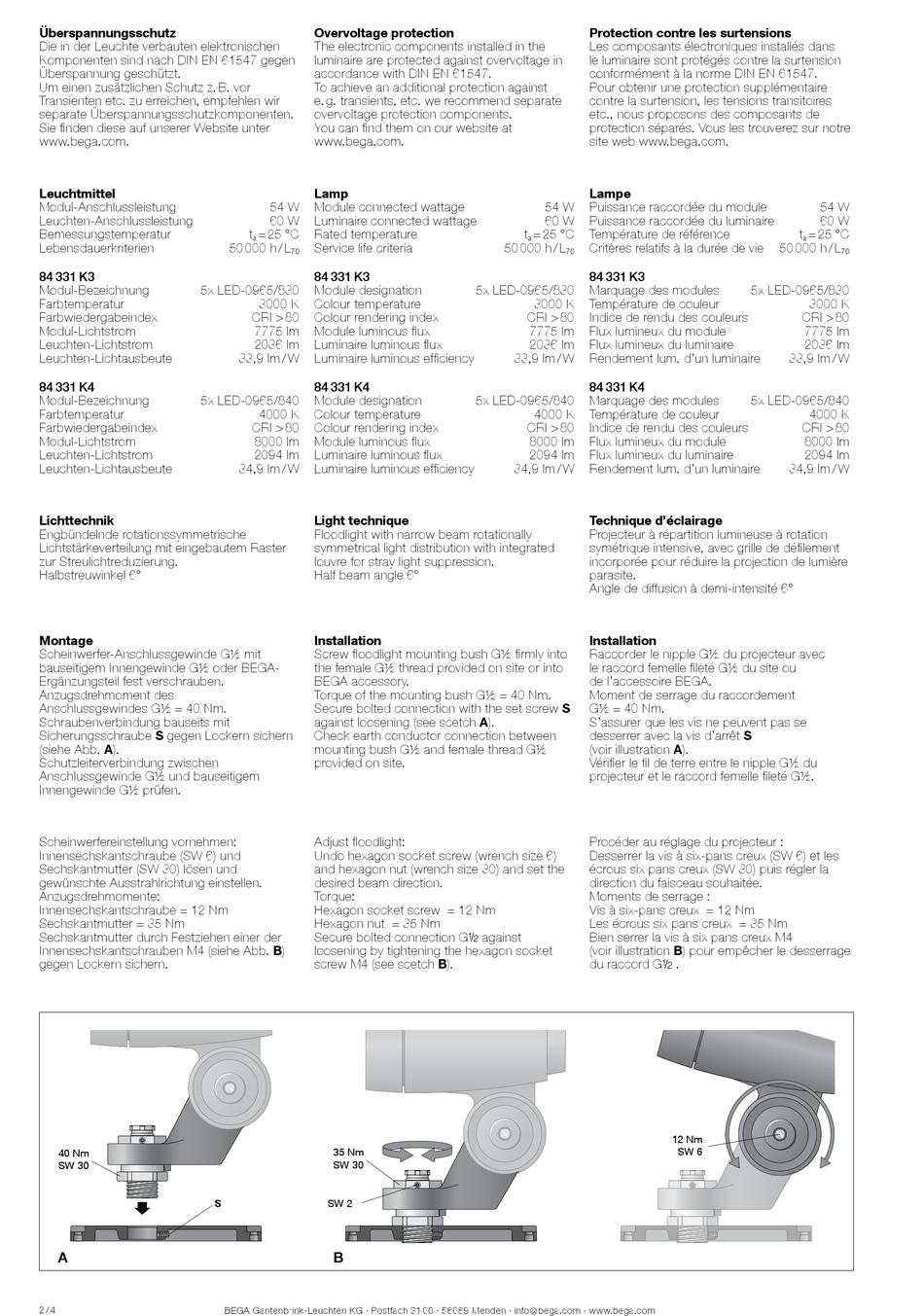

BEGA 84 331 Gebrauchsanweisung Seite 2

Überspannungsschutz
Die in der Leuchte verbauten elektronischen
Komponenten sind nach DIN EN 61547 gegen
Überspannung geschützt.
Um einen zusätzlichen Schutz z. B. vor
Transienten etc. zu erreichen, empfehlen wir
separate Überspannungsschutzkomponenten.
Sie finden diese auf unserer Website unter
www.bega.com.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Lebensdauerkriterien
84 331 K3
Modul-Bezeichnung 5x LED-0965/830
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
84 331 K4
Modul-Bezeichnung 5x LED-0965/840
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Lichttechnik
Engbündelnde rotationssymmetrische
Lichtstärkeverteilung mit eingebautem Raster
zur Streulichtreduzierung.
Halbstreuwinkel 6°
Montage
Scheinwerfer-Anschlussgewinde G½ mit
bauseitigem Innengewinde G½ oder BEGA-
Ergänzungsteil fest verschrauben.
Anzugsdrehmoment des
Anschlussgewindes G½ = 40 Nm.
Schraubenverbindung bauseits mit
Sicherungsschraube S gegen Lockern sichern
(siehe Abb. A).
Schutzleiterverbindung zwischen
Anschlussgewinde G½ und bauseitigem
Innengewinde G½ prüfen.
Scheinwerfereinstellung vornehmen:
Innensechskantschraube (SW 6) und
Sechskantmutter (SW 30) lösen und
gewünschte Ausstrahlrichtung einstellen.
Anzugsdrehmomente:
Innensechskantschraube = 12 Nm
Sechskantmutter = 35 Nm
Sechskantmutter durch Festziehen einer der
Innensechskantschrauben M4 (siehe Abb. B)
gegen Lockern sichern.
40 Nm
SW 30
S
A
2 / 4
Overvoltage protection
The electronic components installed in the
luminaire are protected against overvoltage in
accordance with DIN EN 61547.
To achieve an additional protection against
e. g. transients, etc. we recommend separate
overvoltage protection components.
You can find them on our website at
www.bega.com.
Lamp
54 W Module connected wattage
60 W Luminaire connected wattage
t = 25 °C Rated temperature
a
50 000 h / L Service life criteria
70
84 331 K3
Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
7775 lm Module luminous flux
2036 lm Luminaire luminous flux
33,9 lm / W Luminaire luminous efficiency
84 331 K4
Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
8000 lm Module luminous flux
2094 lm Luminaire luminous flux
34,9 lm / W Luminaire luminous efficiency
Light technique
Floodlight with narrow beam rotationally
symmetrical light distribution with integrated
louvre for stray light suppression.
Half beam angle 6°
Installation
Screw floodlight mounting bush G½ firmly into
the female G½ thread provided on site or into
BEGA accessory.
Torque of the mounting bush G½ = 40 Nm.
Secure bolted connection with the set screw S
against loosening (see scetch A).
Check earth conductor connection between
mounting bush G½ and female thread G½
provided on site.
Adjust floodlight:
Undo hexagon socket screw (wrench size 6)
and hexagon nut (wrench size 30) and set the
desired beam direction.
Torque:
Hexagon socket screw = 12 Nm
Hexagon nut = 35 Nm
Secure bolted connection Gß against
loosening by tightening the hexagon socket
screw M4 (see scetch B).
35 Nm
SW 30
SW 2
B
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Protection contre les surtensions
Les composants électroniques installés dans
le luminaire sont protégés contre la surtension
conformément à la norme DIN EN 61547.
Pour obtenir une protection supplémentaire
contre la surtension, les tensions transitoires
etc., nous proposons des composants de
protection séparés. Vous les trouverez sur notre
site web www.bega.com.
Lampe
54 W Puissance raccordée du module
60 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
50 000 h / L Critères relatifs à la durée de vie
70
84 331 K3
5x LED-0965/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
7775 lm Flux lumineux du module
2036 lm Flux lumineux du luminaire
33,9 lm / W Rendement lum. d'un luminaire
84 331 K4
5x LED-0965/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
8000 lm Flux lumineux du module
2094 lm Flux lumineux du luminaire
34,9 lm / W Rendement lum. d'un luminaire
Technique d'éclairage
Projecteur à répartition lumineuse à rotation
symétrique intensive, avec grille de défilement
incorporée pour réduire la projection de lumière
parasite.
Angle de diffusion à demi-intensité 6°
Installation
Raccorder le nipple G½ du projecteur avec
le raccord femelle fileté G½ du site ou
de l'accessoire BEGA.
Moment de serrage du raccordement
G½ = 40 Nm.
S'assurer que les vis ne peuvent pas se
desserrer avec la vis d'arrêt S
(voir illustration A).
Vérifier le fil de terre entre le nipple G½ du
projecteur et le raccord femelle fileté G½.
Procéder au réglage du projecteur :
Desserrer la vis à six-pans creux (SW 6) et les
écrous six pans creux (SW 30) puis régler la
direction du faisceau souhaitée.
Moments de serrage :
Vis à six-pans creux = 12 Nm
Les écrous six pans creux = 35 Nm
Bien serrer la vis à six pans creux M4
(voir illustration B) pour empêcher le desserrage
du raccord Gß .
54 W
60 W
t = 25 °C
a
50 000 h / L
70
5x LED-0965/830
3000 K
CRI > 80
7775 lm
2036 lm
33,9 lm / W
5x LED-0965/840
4000 K
CRI > 80
8000 lm
2094 lm
34,9 lm / W
12 Nm
SW 6
