Produktinformation
■
Optionales Adapterkabel (nur für Power Focus 6000).
Zusätzliche Informationen zum verfügbaren Zubehör finden Sie unter: https://servaid.atlascopco.com.
Relevante Informationen
2 Verbindung der ILT-Basisstation mit einem Power Focus-Controller [10]
Stromversorgung

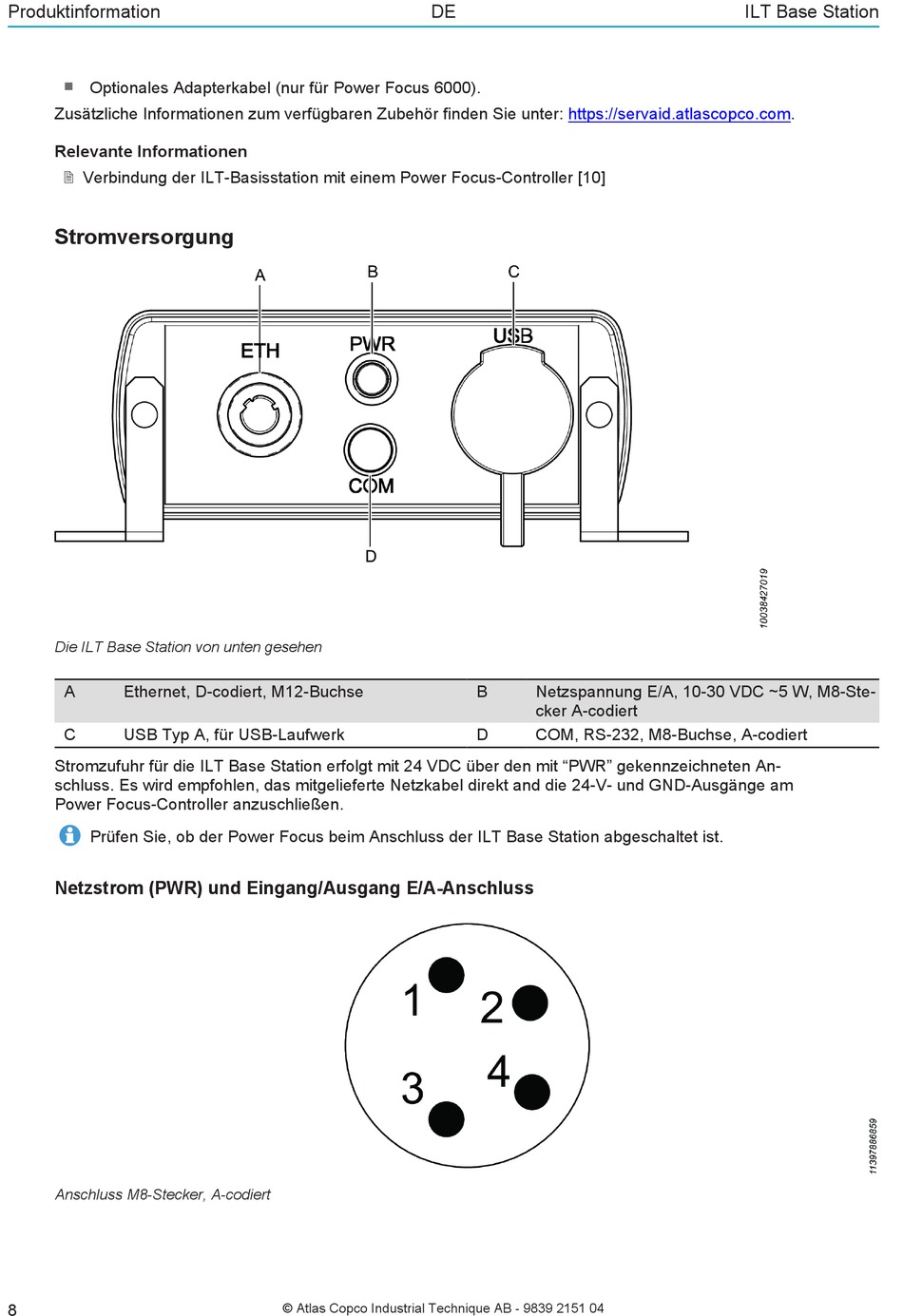

Die ILT Base Station von unten gesehen
A
Ethernet, D-codiert, M12-Buchse
C
USB Typ A, für USB-Laufwerk
Stromzufuhr für die ILT Base Station erfolgt mit 24 VDC über den mit "PWR" gekennzeichneten An-
schluss. Es wird empfohlen, das mitgelieferte Netzkabel direkt and die 24-V- und GND-Ausgänge am
Power Focus-Controller anzuschließen.
Prüfen Sie, ob der Power Focus beim Anschluss der ILT Base Station abgeschaltet ist.
Netzstrom (PWR) und Eingang/Ausgang E/A-Anschluss
Anschluss M8-Stecker, A-codiert
8
DE
© Atlas Copco Industrial Technique AB - 9839 2151 04
B
Netzspannung E/A, 10-30 VDC ∼5 W, M8-Ste-
cker A-codiert
D
COM, RS-232, M8-Buchse, A-codiert
ILT Base Station
