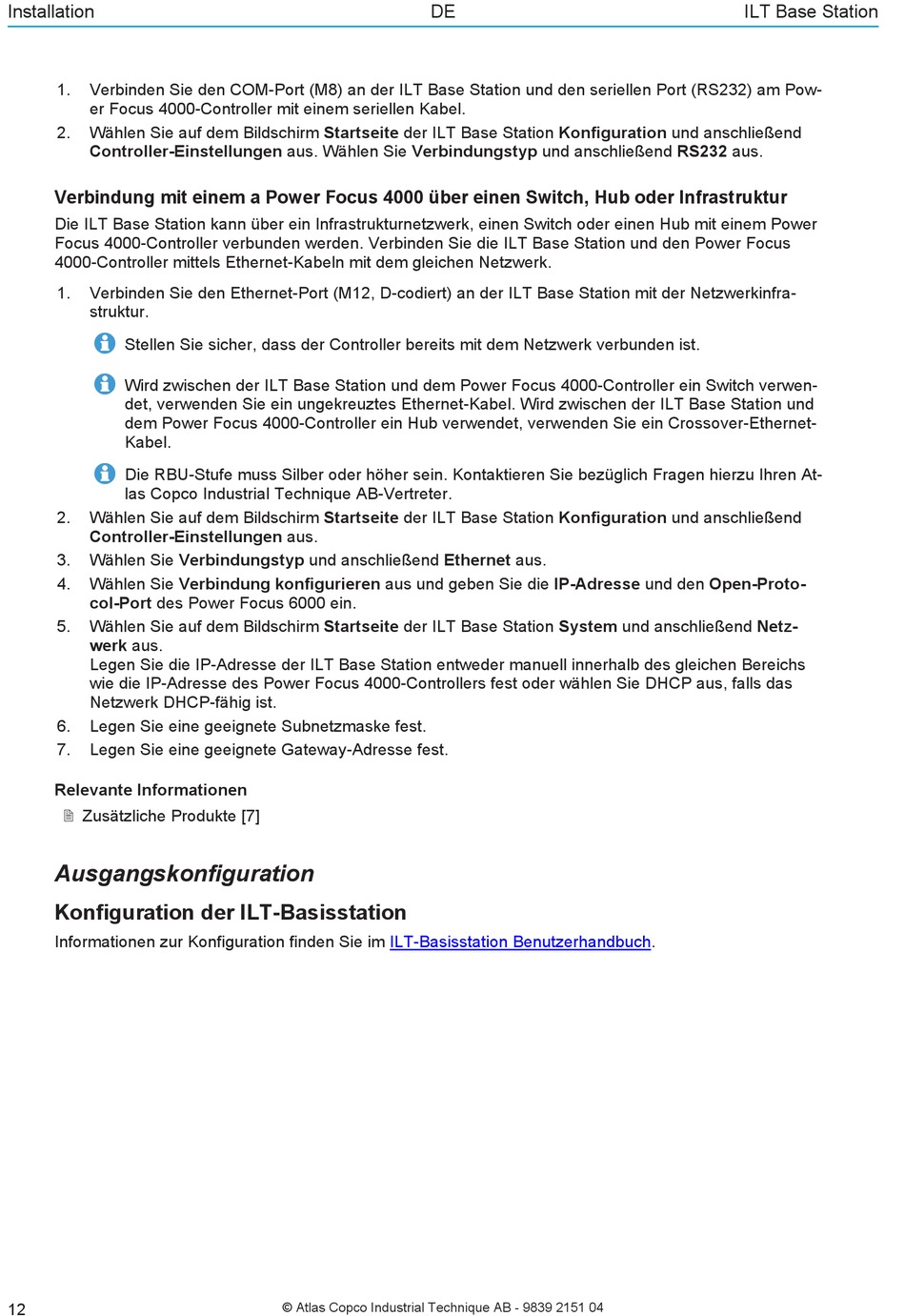

Installation
1.
Verbinden Sie den COM-Port (M8) an der ILT Base Station und den seriellen Port (RS232) am Pow-
er Focus 4000-Controller mit einem seriellen Kabel.
2.
Wählen Sie auf dem Bildschirm Startseite der ILT Base Station Konfiguration und anschließend
Controller-Einstellungen aus. Wählen Sie Verbindungstyp und anschließend RS232 aus.
Verbindung mit einem a Power Focus 4000 über einen Switch, Hub oder Infrastruktur
Die ILT Base Station kann über ein Infrastrukturnetzwerk, einen Switch oder einen Hub mit einem Power
Focus 4000-Controller verbunden werden. Verbinden Sie die ILT Base Station und den Power Focus
4000-Controller mittels Ethernet-Kabeln mit dem gleichen Netzwerk.
1.
Verbinden Sie den Ethernet-Port (M12, D-codiert) an der ILT Base Station mit der Netzwerkinfra-
struktur.
Stellen Sie sicher, dass der Controller bereits mit dem Netzwerk verbunden ist.
Wird zwischen der ILT Base Station und dem Power Focus 4000-Controller ein Switch verwen-
det, verwenden Sie ein ungekreuztes Ethernet-Kabel. Wird zwischen der ILT Base Station und
dem Power Focus 4000-Controller ein Hub verwendet, verwenden Sie ein Crossover-Ethernet-
Kabel.
Die RBU-Stufe muss Silber oder höher sein. Kontaktieren Sie bezüglich Fragen hierzu Ihren At-
las Copco Industrial Technique AB-Vertreter.
2.
Wählen Sie auf dem Bildschirm Startseite der ILT Base Station Konfiguration und anschließend
Controller-Einstellungen aus.
3.
Wählen Sie Verbindungstyp und anschließend Ethernet aus.
4.
Wählen Sie Verbindung konfigurieren aus und geben Sie die IP-Adresse und den Open-Proto-
col-Port des Power Focus 6000 ein.
5.
Wählen Sie auf dem Bildschirm Startseite der ILT Base Station System und anschließend Netz-
werk aus.
Legen Sie die IP-Adresse der ILT Base Station entweder manuell innerhalb des gleichen Bereichs
wie die IP-Adresse des Power Focus 4000-Controllers fest oder wählen Sie DHCP aus, falls das
Netzwerk DHCP-fähig ist.
6.
Legen Sie eine geeignete Subnetzmaske fest.
7.
Legen Sie eine geeignete Gateway-Adresse fest.
Relevante Informationen
2 Zusätzliche Produkte [7]
Ausgangskonfiguration
Konfiguration der ILT-Basisstation
Informationen zur Konfiguration finden Sie im
12
DE
ILT-Basisstation
© Atlas Copco Industrial Technique AB - 9839 2151 04
Benutzerhandbuch.
