ATX-Netz-Header
(24-pin ATXPWR1)
(siehe S.3 - No. 5)
ATX 12V Anschluss
(4-pin ATX12V1)
(siehe S.3 - No. 17)
Verteiler für Gehäuseeindringversuche
(2-pin CI1)
(siehe S.3 - No. 3)
Downloaded from
www.Manualslib.com

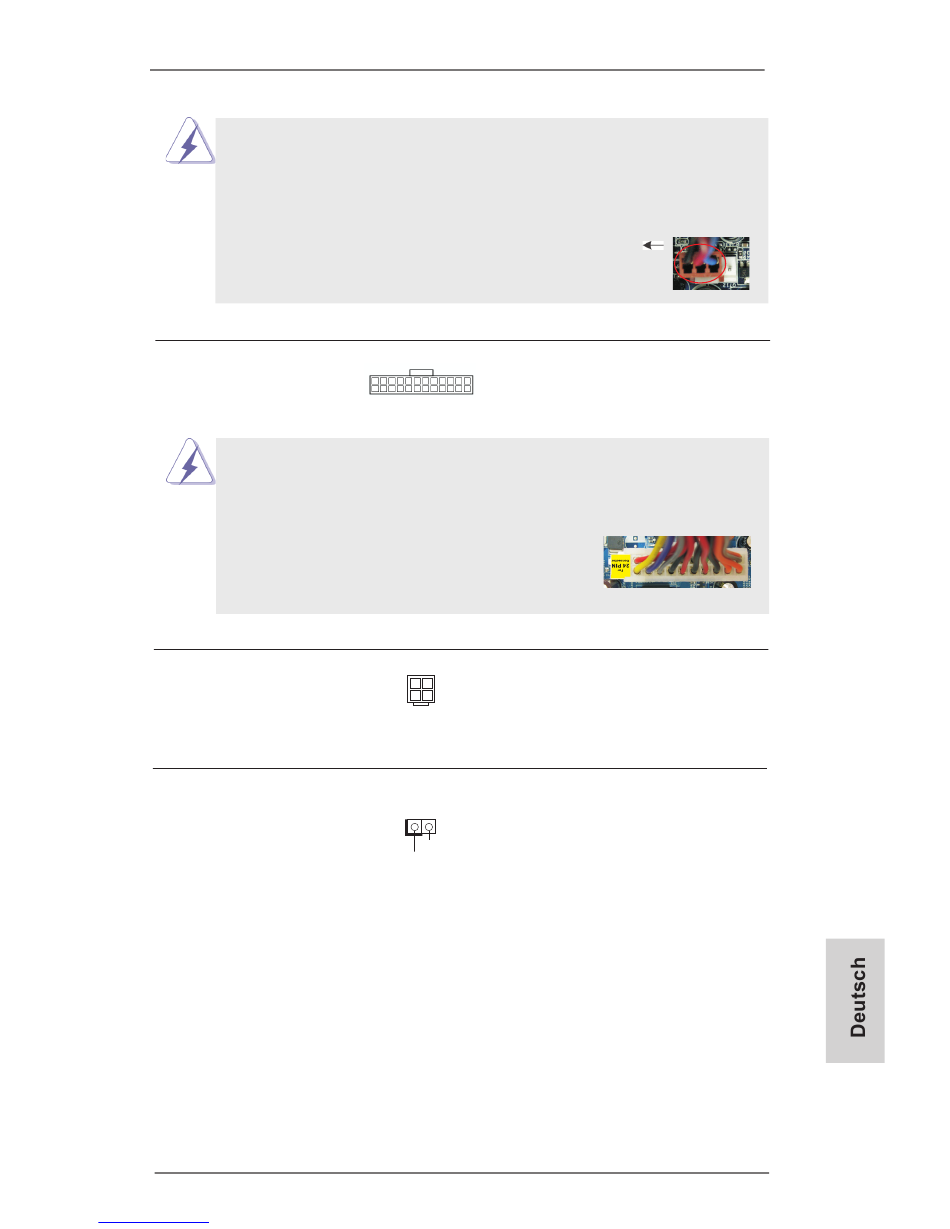

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss
(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss
angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn
Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses
Motherboards anschließen möchten, verbinden Sie ihn bitte mit den
Pins 1 – 3.
Lüfter mit dreipoligem Anschluss installieren
24
12
Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss bietet,
kann es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil
verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken
Sie den Stecker mit Pin 1 und Pin 13 ein.
Installation eines 20-pol. ATX-Netzteils
ASRock FM2A88X-ITX+ Motherboard
manuals search engine
Pins 1–3 anschließen
Verbinden Sie die ATX-
13
Stromversorgung mit diesem
Header.
1
Bitte schließen Sie an diesen
Anschluss die ATX 12V
Stromversorgung an.
Dieses Motherboard unterstützt
die GEHÄUSE OFFEN-
Erkennungsfunktion,die
1
GND
feststellt, ob dieGehäuseab-
Signal
deckung entferntwurde. Für
diese Funktion istein Ge-
häuse erforderlich, dasmit ei-
nem Design zur Erkennung
von Gehäuseeindringver-
suchenausgestattet ist.
24
13
12
1
39
