11 Pos- Anschlag (Option)
• Jetzt müssen Sie die vorher ermittelten X – Werte der äußeren Finger mit der Steuerung
abgleichen. Gehen Sie dazu vor, wie in Kapitel 9.1 der Pos 2000 Bedienungsanleitung
beschrieben.

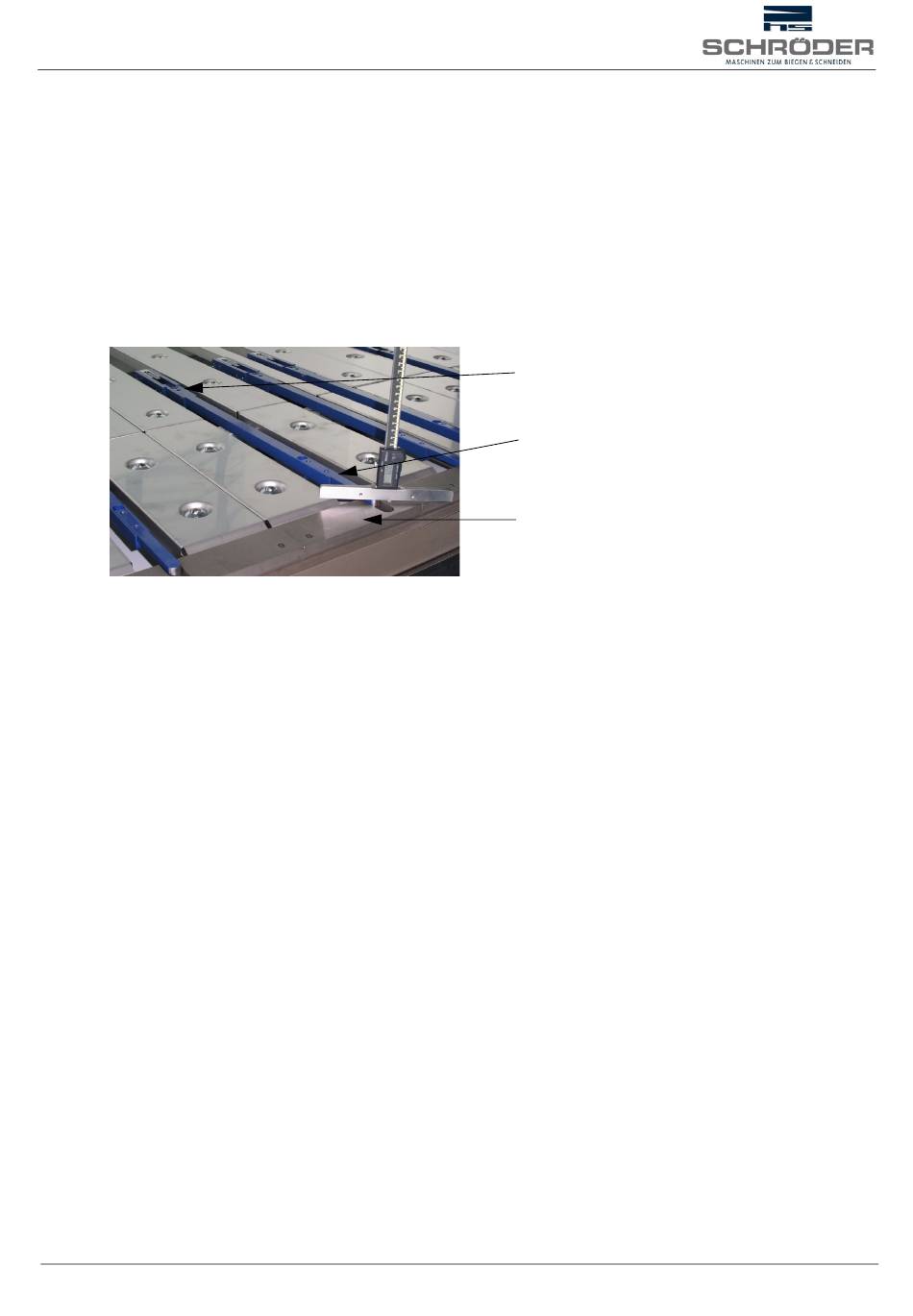

Höheneinstellung der Finger:
• Um die Fingerhöhe zu prüfen bzw. zu korrigieren fahren Sie den Anschlag im
Handbetrieb in den Bereich 10-12 mm.
• Messen Sie nun die Höhe des Fingers über der Unterwangenschiene mit einem
Tiefenmessschieber oder prüfen Sie mit einem entsprechend dicken Hilfsmittel. Die Höhe soll
6 – 6,5 mm betragen. Bei Abweichung korrigieren Sie die Höhe mit der Einstellschraube.
MAK2 Kapitel 11 Seite 7
Einstellschraube
Anschlagfinger
Unterwangenschiene
www.schroeder-maschinenbau.de
