LEDs

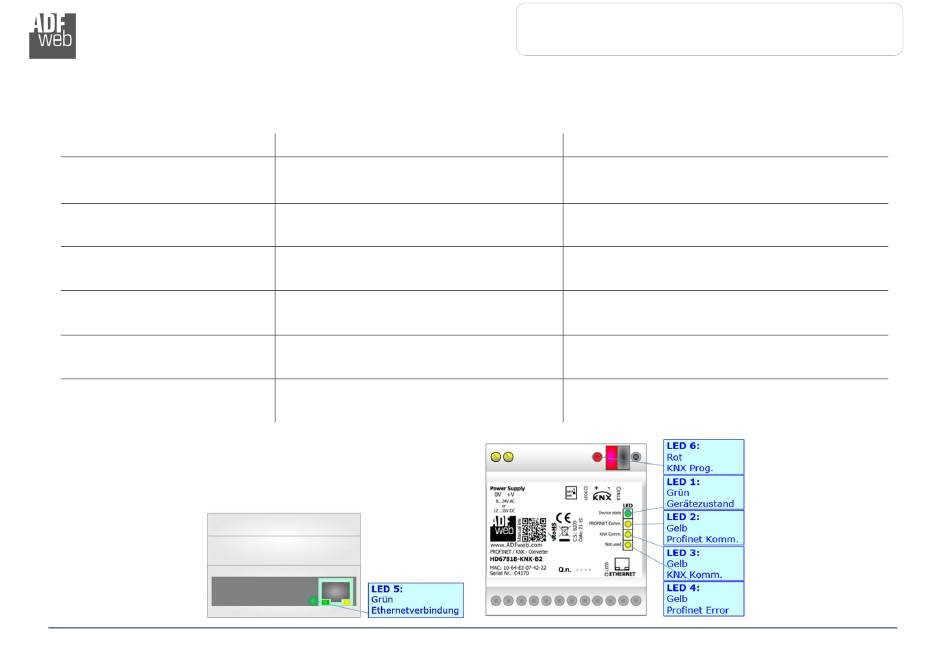

Das Gerät besitzt sechs LEDs um Informationen über den Gerätestatus und die Kommunikation darzustellen. Die genaue Bedeutung wird in der
folgenden Tabelle beschrieben.
LED
1: Gerätezustand
(Grün)
2: Profinet Komm.
(Gelb)
3: KNX Komm.
(Gelb)
4: Profinet Error
(Gelb)
5: Ethernetverbindung
(Grün)
6: KNX Prog.
(Rot)
RUN-Modus
Blinkt langsam (~1 Hz)
Blinkt bei einer laufenden Profinet-
Kommunikation
Blinkt, wenn eine KNX-Telegramm empfangen
wird
ON: Fehler in der Profinet-Kommunikation
OFF: Kein Fehler anstehend
ON: Ethernet-Kabel angeschlossen
OFF: Ethernet-Kabel getrennt
Ohne Funktion
Bedienungsanleitung Profinet Slave / KNX
Dokument: BA67818_DEU Revision 1.000
BOOT-Modus
ON: Spannungsversorgung liegt an.
OFF: Spannungsversorgung liegt nicht an.
Blinkt schnell: Gerät befindet sich im BOOT-Modus
Blinkt langsam (~0.5 Hz): Update Vorgang.
Blinkt schnell: Gerät befindet sich im BOOT-Modus
Blinkt langsam (~0.5 Hz): Update Vorgang.
Blinkt schnell: Gerät befindet sich im BOOT-Modus
Blinkt langsam (~0.5 Hz): Update Vorgang.
ON: Ethernet-Kabel angeschlossen
OFF: Ethernet-Kabel getrennt
Blinkt schnell: Gerät befindet sich im BOOT-Modus
Blinkt langsam (~0.5 Hz): Update Vorgang.
