Schritt 3: KNX Konfiguration

Durch Anklicken der Schaltfläche
Konfiguration". Hier nehmen Sie die folgenden Einstellungen vor:
Im Feld „Aktiv" haben Sie die
Möglichkeit einzelne Zeilen zu
deaktivieren, indem Sie den
Haken im Feld entfernen ohne
diese Zeile löschen
müssen.
Im Feld „Quell-ID" legen Sie
die physikalische Adresse des
KNX-Teilnehmers (lesend oder
schreibend). Diese setzt sich
wie folgt zusammen:
Bereich . Linie . Teilnehmer
(weitere Informationen
Quell-ID finden Sie auf Seite
21).
Im Feld „Ziel/Gruppen-ID" legen Sie die physikalische Adresse des KNX-Teilnehmers oder die Gruppenadresse (2 Ebenen-Struktur, 3
Ebenen-Struktur oder freie Adressstruktur) fest. Diese setzt sich wie folgt zusammen
Gruppenadresse:
(weitere Informationen zur physikalischen Adresse sowie zur Gruppenadresse finden Sie auf Seite 21).
Im Feld „APCI" wird die Richtung der KNX-Telegramme definiert. Hier wählen Sie zwischen folgenden Optionen:
Read: Lesen eines Telegrammes der KNX-Teilnehmer mit der Quell-ID aus dem KNX-Netzwerk
Write: Schreiben eines Telegrammes an den Teilnehmer oder die Gruppe mit der Quell-ID in das KNX-Netzwerk
Freie Eingabe: Freie Eingabe von APCI-Befahlen (Eingabe zwischen 0 und 1023)
Im Feld „Priorität" legen Sie die Priorität Ihrer Telegramme fest (System: höchste Priorität bis Low: niedrigste Priorität).
Im Feld „Format" haben Sie die Möglichkeit die Daten auf einen anderen Datentyp zu konvertieren. Sollen die Daten beibehalten werden
wählen Sie „None". (weitere Informationen zum Format finden Sie auf Seite 21).
Durch aktivieren der Funktion „Erweitert" ist es möglich, das erweiterte KNX-Telegramm zu versenden.
Durch aktivieren der Funktion „ReTest" wird eine KNX-Telegramm erneut gesendet, wenn die Antwort nicht korrekt ist.
[KNX Konfiguration] (Schritt 3) im Hauptfenster der Software (Abb. 2) erscheint das Fenster „KNX
zu
zur
Hauptgruppe / Mittelgruppe / Untergruppe oder Hauptgruppe / Untergruppe oder nur Untergruppe
Bedienungsanleitung Profinet Slave / KNX
Dokument: BA67818_DEU

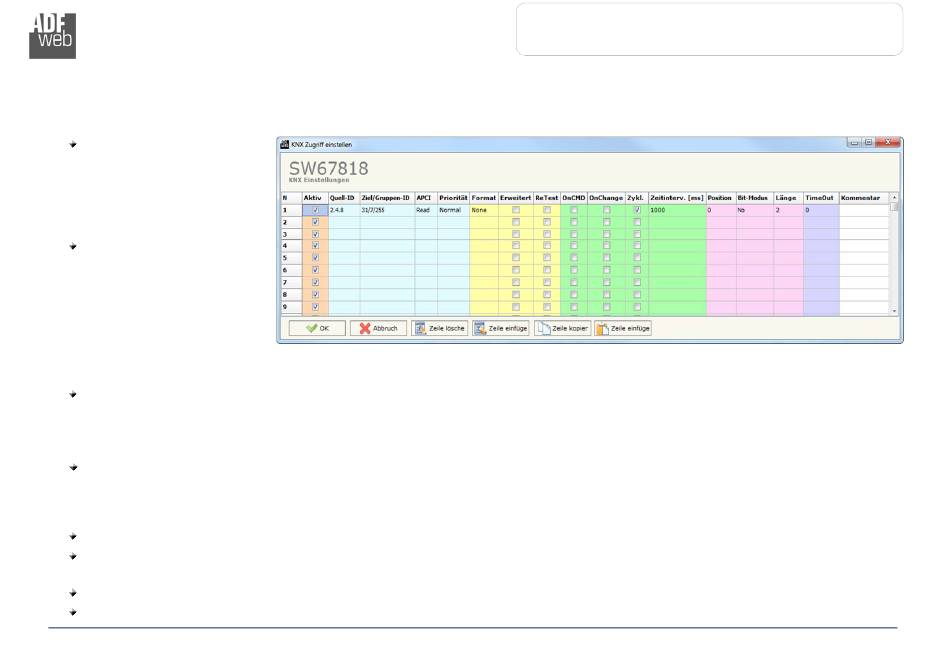

Abb. 8: KNX Konfiguration
