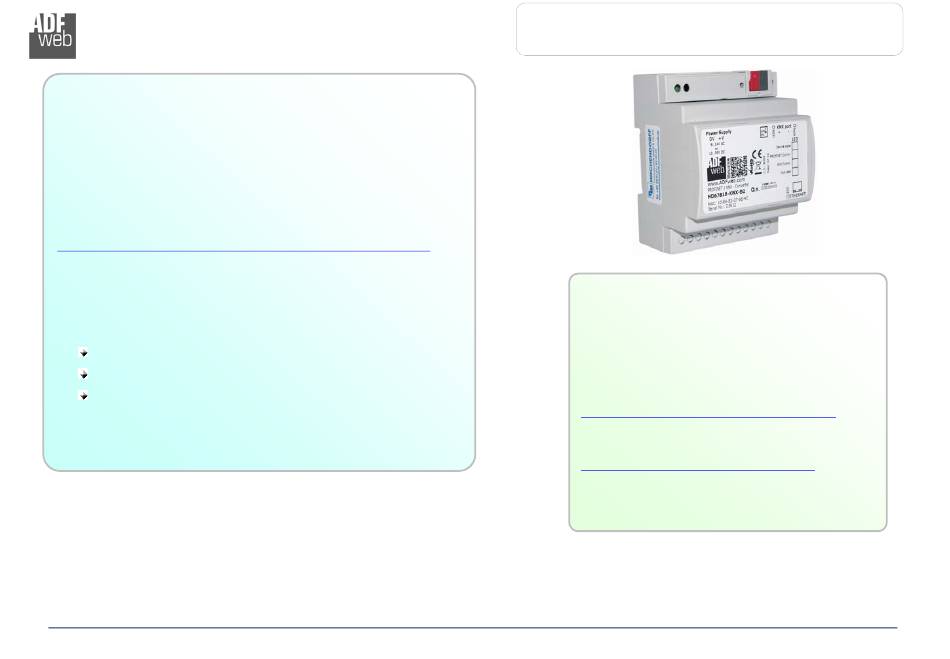

KNX Profinet Slave Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Industrial Electronic Devices
Bedienungsanleitung
Revision 1.000
Deutsch
Profinet Slave / KNX - Gateway
(Bestellnummer:
HD67818-KNX-B2)
Für weitere Informationen:
https://www.wachendorff-prozesstechnik.de/hd67818-knx-b2/
Vorteile und Haupteigenschaften:
Einfache Konfiguration des Gateways
Galvanische Trennung
Industrieller Temperaturbereich: -40 °C / +85 °C
(-40 °F /+185 °F)
Bedienungsanleitung Profinet Slave / KNX
Dokument: BA67818_DEU
Revision 1.000
Für weitere Profinet Gateways, wie
Profinet Slave / BACnet
Profinet Slave / CAN
Profinet Slave / CANopen
Profinet Slave / DMX
Profinet Slave / M-Bus
Profinet Slave / Modbus TCP
Profinet Slave / Profibus
schauen Sie einfach auf unsere Homepage:
http://www.wachendorff-prozesstechnik.de/gateways
Benötigen Sie Hilfe bei der Geräteauswahl?
https://www.wachendorff-prozesstechnik.de/tbs/
www.wachendorff-prozesstechnik.de
Seite 1 von 25
Inhaltsverzeichnis
Inhaltszusammenfassung für KNX Profinet Slave
- Seite 1 Dokument: BA67818_DEU Revision 1.000 Seite 1 von 25 Industrial Electronic Devices Bedienungsanleitung Revision 1.000 Deutsch Profinet Slave / KNX - Gateway (Bestellnummer: HD67818-KNX-B2) Für weitere Informationen: https://www.wachendorff-prozesstechnik.de/hd67818-knx-b2/ Für weitere Profinet Gateways, wie Profinet Slave / BACnet Profinet Slave / CAN...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 2 von 25 Industrial Electronic Devices Inhalt Vorwort Verehrter Kunde! Vorwort ................. 2 Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses Sicherheitshinweise ..............3 einzusetzen und gratulieren Ihnen zu diesem Entschluss. Gateways Beispielanwendungen .............. -
Seite 3: Sicherheitshinweise
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 3 von 25 Industrial Electronic Devices Sicherheitshinweise Allgemeine Hinweise Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den Angaben in der Betriebsanleitung betrieben werden. Bei der Verwendung sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und Sicherheitsvorschriften zu beachten. -
Seite 4: Beispielanwendungen
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 4 von 25 Industrial Electronic Devices Beispielanwendungen www.wachendorff-prozesstechnik.de... -
Seite 5: Anschlussschema
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 5 von 25 Industrial Electronic Devices Anschlussschema Abb. 1: Anschlussschema für HD67818-KNX-B2 www.wachendorff-prozesstechnik.de... -
Seite 6: Eigenschaften
Die Software finden Sie zum Download auf unserer Homepage: https://www.wachendorff-prozesstechnik.de/gateway-software/. Hinweis: Die KNX-Projektierung des Gateways erfolgt nicht über eine Applikationsdatei, welche in die ETS eingebunden wird, sondern über die kostenfreie Konfigurationssoftware des Gateways. So kann das Gateway in eine bestehende KNX-Installation eingebunden werden und auf gewünschte Physikalische- sowie Gruppenadressen zugreifen, ohne das bestehende ETS-Projekt anpassen oder verändern zu müssen. -
Seite 7: Spannungsversorgung
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 7 von 25 Industrial Electronic Devices Spannungsversorgung Das Gerät kann innerhalb eines breiten Spannungsbereiches betrieben werden. Für mehr Details sehen Sie die folgenden Tabellen. V min. V max. V min. -
Seite 8: Betriebsarten
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 8 von 25 Industrial Electronic Devices Betriebsarten Das Gerät besitzt zwei Betriebsarten, die von der Position des DIP 1 des DIP-Schalter A abhängt: DIP 1, Position OFF - RUN-Modus (Standard Betriebsart): Betriebsart für den Gateway-Betrieb des Gerätes mit der per Software eingestellten IP-Adresse. -
Seite 9: Leds
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 9 von 25 Industrial Electronic Devices LEDs Das Gerät besitzt sechs LEDs um Informationen über den Gerätestatus und die Kommunikation darzustellen. Die genaue Bedeutung wird in der folgenden Tabelle beschrieben. -
Seite 10: Busprotokolle
Beleuchtung, Kontrolle der Lüftungsanlage, die Temperatursteuerung und -überwachung, das Energiemanagement oder die Sicherheitssteuerung und Alarmierung. Der KNX gliedert sich in 15 Bereiche mit jeweils 15 Linien und 256 Teilnehmern pro Linie. Für die Verbindung mit der KNX-Busanschlussklemme wird eine zweiadrige KNX Steuerleitung verwendet. - Seite 11 Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 11 von 25 Industrial Electronic Devices Ethernet Für die Profinet-Kommunikation und das Geräteupdate besitzt das Gerät einen Ethernet-Ports (RJ45-Buchsen). Um eine Verbindung herzustellen, müssen Sie ein Netzwerkkabel benutzen, das mindestens der Kategorie 5E und den T568 Normen hinsichtlich Verbindungen in der Kat.
-
Seite 12: Konfigurationssoftware Sw67818
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 12 von 25 Industrial Electronic Devices Konfigurationssoftware SW67818 Um das Gerät zu konfigurieren, steht Ihnen die kostenlose Konfigurationssoftware SW67818 zur Verfügung. Diese finden Sie zum Download auf unserer Homepage: https://www.wachendorff-prozesstechnik.de/gateway-software/. Die Software arbeitet unter MS Windows (XP, Vista, 7, 8, 10;... -
Seite 13: Schritt 1: Neue Konfiguration
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 13 von 25 Industrial Electronic Devices Schritt 1: Neue Konfiguration Über die Schaltfläche [Neue Konfiguration] erstellen Sie ein neues Projekt, dem Sie zunächst einen von Ihnen frei wählbaren Projektnamen geben. Der Projektordner C:\Programme\ADFweb\Compositor_SW67818\Projects beinhaltet alle Konfigurationsdateien. -
Seite 14: Softwareoptionen
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 14 von 25 Industrial Electronic Devices Softwareoptionen Durch Anklicken des Setting-Buttons öffnet sich ein Fenster mit den Softwareoptionen. Hier ist es möglich, die Sprache in der Software zu ändern (falls ein anderer Sprachsatz vorhanden ist) und / oder diese auf Updates zu prüfen. -
Seite 15: Schritt 2: Kommunikationsparameter
Die Abschnitte beinhalten die Einstellungen für die KNX- und Profinet-Verbindungs- parameter. „KNX“-Verbindungsparameter: Im Feld „Typ“ wird der KNX Verbindungstyp definiert (fest auf „KNX TP“ eingestellt). Im Feld „Geräte ID“ legen Sie die physikalische Adresse des Gateways fest. Diese setzt sich wie folgt zusammen: Bereich . -
Seite 16: Schritt 3: Knx Konfiguration
Abb. 8: KNX Konfiguration Quell-ID finden Sie auf Seite 21). Im Feld „Ziel/Gruppen-ID“ legen Sie die physikalische Adresse des KNX-Teilnehmers oder die Gruppenadresse (2 Ebenen-Struktur, 3 Ebenen-Struktur oder freie Adressstruktur) fest. Diese setzt sich wie folgt zusammen Gruppenadresse: Hauptgruppe / Mittelgruppe / Untergruppe oder Hauptgruppe / Untergruppe oder nur Untergruppe (weitere Informationen zur physikalischen Adresse sowie zur Gruppenadresse finden Sie auf Seite 21). - Seite 17 Durch aktivieren der Funktion „OnChange“ wird ein KNX-Telegramm gesendet, sobald sich die Daten der Profinet-Telegramm ändern. (Hinweis: Die KNX-Telegramme werden immer gelesen.) Durch aktivieren der Funktion „Zykl.“ sendet das Gateway die KNX-Telegramme zyklisch in der Zeit in Millisekunden, die im Feld „Zeitinterv.
-
Seite 18: Schritt 4: Gsd-Datei
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 18 von 25 Industrial Electronic Devices Schritt 4: GSD-Datei Durch Anklicken der Schaltfläche [PROFINET XML] im Hauptfenster der Software (Abb. 2) ist es möglich eine GSD-Datei zu generieren um diese in der Profinet- Konfiguration zu importieren (Abb. -
Seite 19: Schritt 5: Geräteupdate
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 19 von 25 Industrial Electronic Devices Schritt 5: Geräteupdate Durch Anklicken der Schaltfläche [Update Gerät] ist es möglich, die Konfiguration bzw. die Firmware, falls erforderlich, in das Gerät zu laden. -
Seite 20: Fehlermeldung
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 20 von 25 Industrial Electronic Devices Nach erfolgreichem Ping erscheint die Meldung „Device Found“. Klicken Sie auf die Schaltfläche [Weiter]. Wählen Sie aus, welche Operationen Sie ausführen wollen. Durch Anklicken der Schaltfläche [Firmware Update ausführen]... -
Seite 21: Knx Hinweise
Konflikte zu vermeiden. Bei gleichzeitiger Verwendung eines KNX-Routers mit dem Gateway, kann es dadurch allerdings zu Kommunikationsproblemen kommen. Quell-ID: Die Quell-ID gibt die physikalische Adresse eines Teilnehmers bzw. Bereiches an, von dem aus ein KNX-Telegramm geschrieben oder gelesen werden soll. Sie setzt sich wie oben beschrieben zusammen. Schreiben:... -
Seite 22: Mechanische Eigenschaften
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 22 von 25 Industrial Electronic Devices Mechanische Eigenschaften Abb. 13: Abmessungen HD67818-KNX-B2 www.wachendorff-prozesstechnik.de... -
Seite 23: Bestellinformationen
Bestellinformationen Die Artikelnummer setzt sich wie folgt zusammen: HD67818 - KNX – B 2 Steckverbindungtyp 2: Schraubklemmen Gehäusetyp B: Modulbox 4TE, 35mm DIN –Hutschiene Gerätefamilie HD67818-KNX: Profinet Slave / KNX – Gateway Artikelnummer: HD67818-KNX-B2 Gateway Profinet Slave / KNX www.wachendorff-prozesstechnik.de... -
Seite 24: Copyright
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 24 von 25 Industrial Electronic Devices Copyright Dieses Dokument ist Eigentum der Fa. Wachendorff Prozesstechnik GmbH & Co.KG. Das Kopieren und die Vervielfältigung sind ohne vorherige Genehmigung verboten. Inhalte der vorliegenden Dokumentation beziehen sich auf das dort beschriebene Gerät. -
Seite 25: Technische Beratung & Service
Bedienungsanleitung Profinet Slave / KNX Dokument: BA67818_DEU Revision 1.000 Seite 25 von 25 Industrial Electronic Devices Technische Beratung & Service Bei Fragen rund um das Produkt finden Sie technische Unterstützung auf unserer Homepage: https://www.wachendorff-prozesstechnik.de/tbs/ Für den technischen Support nach einem Kauf (Inbetriebnahme, Projektierung, Parametrierung, Konfiguration, Programmierung, etc.) wählen Sie bitte: +49 6722 9965-966 oder schreiben Sie eine E-Mail an:...
